180kg таблица испытания на вибропрочность перехода симуляции нагрузки 6000N для пакета
Product Details
| синусоидальная сила: | 6000Н | Скорость: | 1,6 м/с |
|---|---|---|---|
| Смещение: | 25 мм | Частота: | 3~3500Гц |
| загрузка: | 180 кг | ускорение: | 100 г |
| арматура: | 230 мм | ||
| Выделить |
таблица испытания на вибропрочность нагрузки 180kg,таблица испытания на вибропрочность 6000N,таблица шейкера вибрации 6000N |
||
Product Description

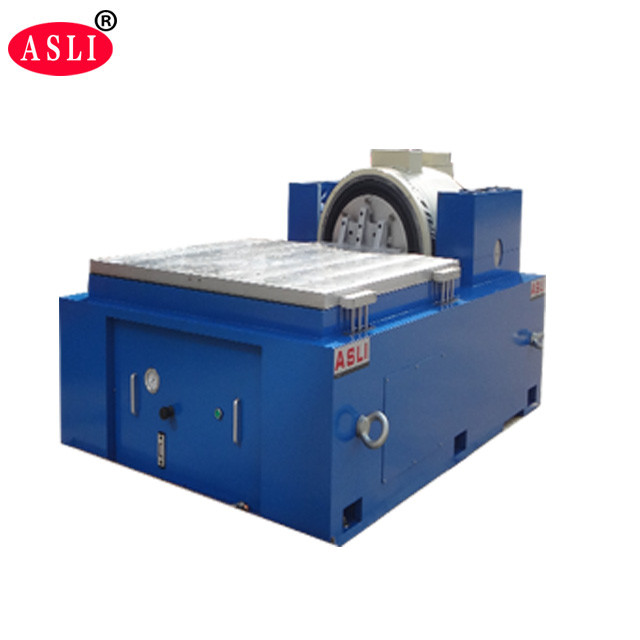

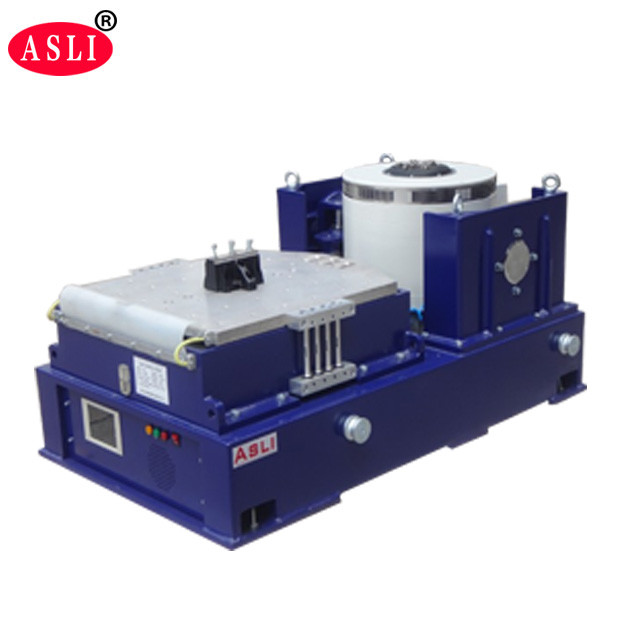

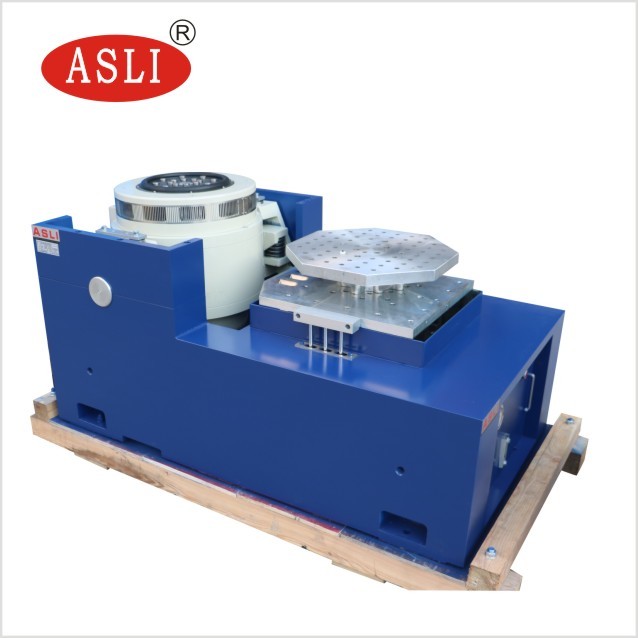

Вибрационный испытательный стол для имитации транспортировки с нагрузкой 180 кг и силой 6000 Н представляет собой высокочастотный вибрационный шейкер, разработанный для точного моделирования условий вибрации при транспортировке и эксплуатации. Он использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца действия скелета, воздушную поддержку, роликовые подшипники с линейным направлением и изоляцию цапфы. Система способна выполнять синусоидальные вибрационные испытания по трем осям X, Y и Z, широкополосные случайные вибрационные испытания, а также классические (полусинус) импульсные испытания и испытания на спектр отклика на удар.
Он широко используется в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.
- Номинальная сила: Синус 6000 Н; Случайная вибрация 6000 Н; Удар 12000 Н
- Диапазон частот: от 5 Гц до 3500 Гц — фиксированная частота, прямой и обратный развертка, синус, случайная вибрация, удар
- Режим развертки частоты: Линейный, логарифмический, прямой и обратный развертка, фиксированная частота
- Количество разверток частоты: от 1 до 32767
- Время развертки частоты: Фиксированная частота / одиночная 1–3600 мин; кривые развертки частоты могут отображаться
- Макс. ускорение: 1000 м/с² (без нагрузки)
- Макс. нагрузка: 180 кг
- Макс. смещение: 25 мм p-p (без нагрузки), двойной пик
- Импульсное смещение: 25 мм
- Вес подвижной катушки: 6,5 кг
- Направления вибрации: Вертикальное
- Вибрационная волна: Синус, случайная вибрация, удар
- Диаметр подвижной катушки: Ø230 мм
- Размеры вибрационной системы: Ш850 × В750 × Г550 мм
- Вес вибрационной системы: 590 кг

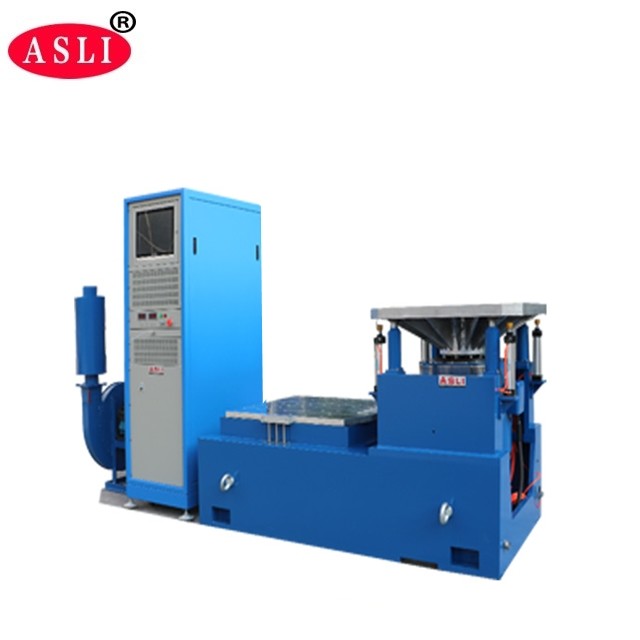

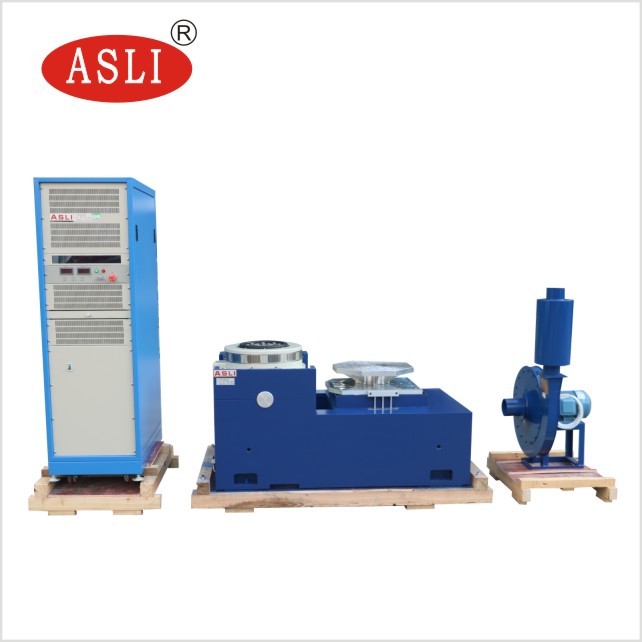

- Вибрационный генератор — 1 комплект
- Вибрационный контроллер — 1 комплект
- Камера связи — 1 комплект
- Усилитель мощности DA-6 — 1 комплект
- Источник возбуждения — 1 шт.
- Драйверное программное обеспечение — 1 комплект
- Система охлаждения — 1 комплект
- Промышленный компьютер — 1 комплект
| Модель | Номинальная сила синусоидальной вибрации (Н) | Номинальная сила случайной вибрации (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
Модель ES-6 соответствует конфигурации с нагрузкой 180 кг / силой 6000 Н, описанной выше.
- Хорошо спроектированный скелет динамического кольца, обеспечивающий более высокую частоту осевого резонанса.
- Двухмагнитная схема с низким магнитным потоком, компактная и рациональная конструкция.
- Роликовые подшипники коромысла с прямой и ориентированной на импорт композитной жесткостью, обеспечивающие высокую грузоподъемность при эксцентричной нагрузке.
- Изолирующий фундамент цапфы, предназначенный для виброизоляции, с удобной мобильной установкой.
- Передовая технология подвижной системы обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с малым эффектом воздушного шара, повышающая несущую способность вибростола и улучшающая низкочастотные характеристики.
Product Highlights
Стол для испытаний на вибрацию с нагрузкой 180 кг и силой 6000 Н для моделирования упаковки. Имеет частоту 3–3500 Гц, ускорение 100 г, смещение 25 мм и трехосное тестирование X/Y/Z. Прочная конструкция с двойным магнитным контуром обеспечивает высокую надежность и низкую утечку потока. Идеально подходит для аэрокосмической, электронной и оборонной промышленности.
