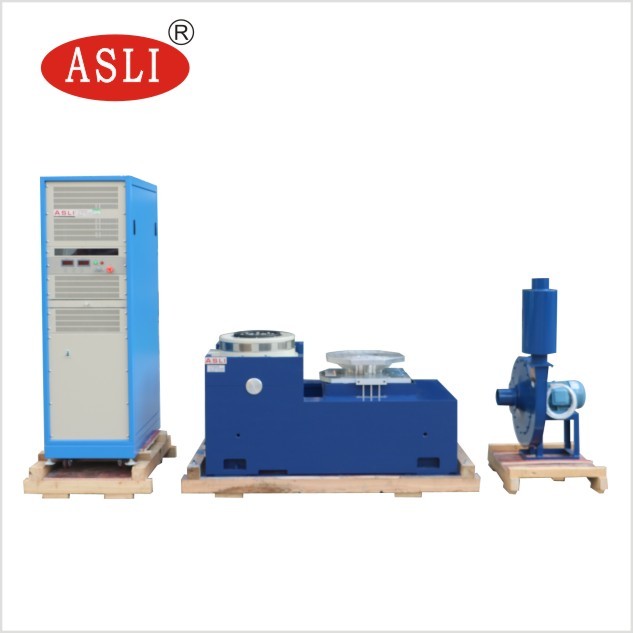

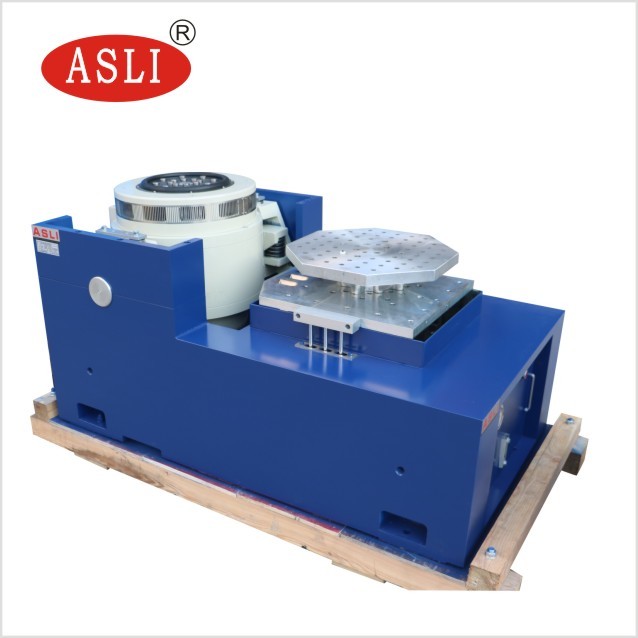

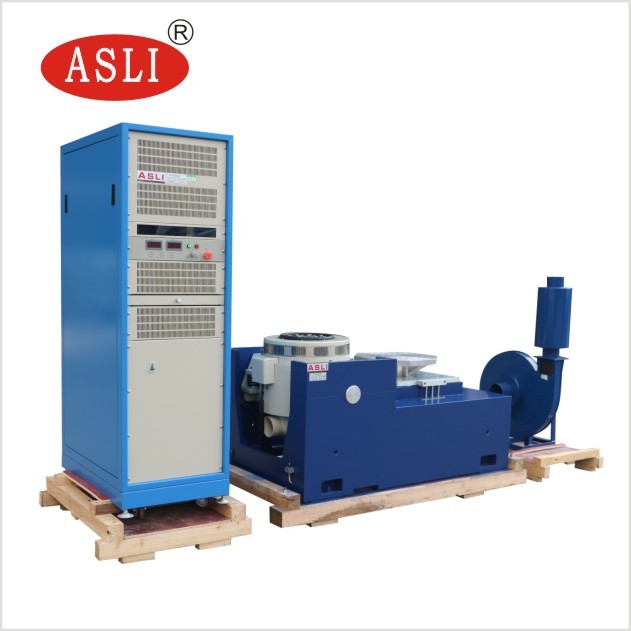

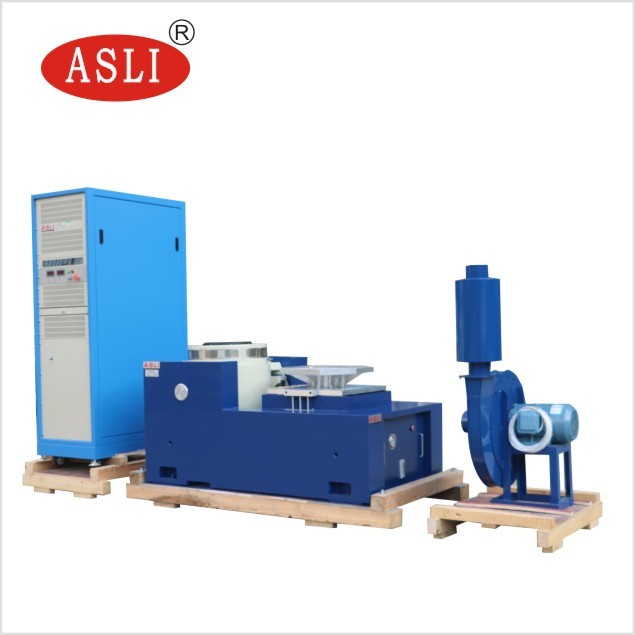

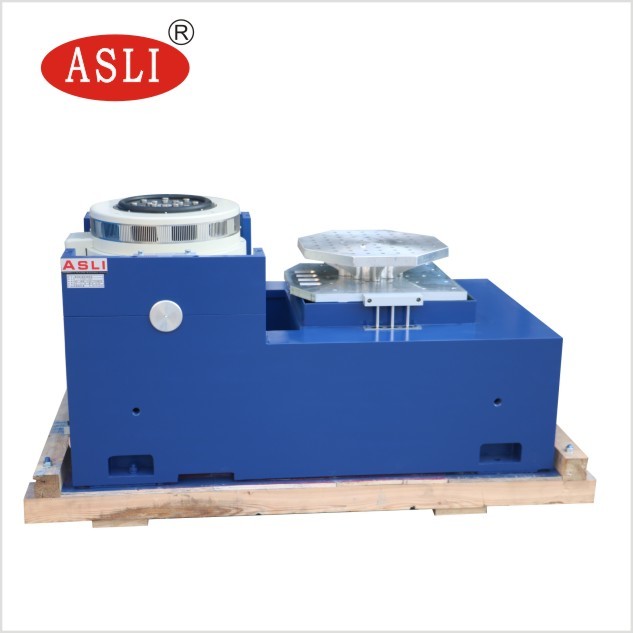

Система испытания на вибропрочность лаборатории 10000N электродинамическая с нагрузкой 270kg
Product Details
| синусоидальная сила: | 10000Н | Скорость: | 1,8 м/с |
|---|---|---|---|
| Смещение: | 51 мм | Частота: | 3~3000 Гц |
| загрузка: | 270 кг | ускорение: | 100 г |
| арматура: | 240 мм | ||
| Выделить |
электродинамическая система испытания на вибропрочность 10000N,система испытания на вибропрочность нагрузки 270kg электродинамическая,электродинамический шейкер вибрации 10000N |
||
Product Description
Laboratory 10000N Electrodynamic Vibration Test System - это высокопроизводительное, трехосновное решение для тестирования вибрации, предназначенное для строгих лабораторных и промышленных приложений.С максимальной грузоподъемностью 270 кгЭта система обеспечивает точное и надежное тестирование в режимах синусных, случайных и ударных вибраций.
Высокочастотный вибрационный шейкер использует передовые современные технологии, включая двойную магнитную схему, самогенерируемые скелетные круги, поддержку в воздухе,роликовые подшипники и линейное руководствоОн способен выполнять X, Y и Z трехосевые синусоидные вибрационные тесты, широкополосные случайные вибрационные тесты, классические (половину синуса) импульсные тесты,и испытания спектра реакции на удар.
Эта система широко используется в национальной обороне, оружии, авиации, аэрокосмической, коммуникации, электроники, электрических приборов, и домашних приборов промышленности.
- Номинальная сила:Синусная сила 10000N; случайная сила 10000N; ударная сила 20000N
- Диапазон частот:от 3 Гц до 3000 Гц поддерживает фиксированную частоту, перемещение вперед и назад, синус, случайный и ударный режимы
- Режим частоты стерилизации:Линейное, логарифмическое, передние и обратные движения, постоянная частота
- Частота просмотра:от 1 до 32767
- Время частоты просмотра:Фиксированная частота / одиночная 1 ‰ 3600 мин; можно отображать кривые частоты просмотра
- Максимальное ускорение:1000 м/с2 (без нагрузки)
- Максимальная скорость:10,8 м/с
- Максимальное расстояние:51 мм p-p (без нагрузки), двойной пик
- Ударное смещение:51 мм
- Масса движущейся катушки:14 кг
- Вибрационная волна:Синус, случайный, шок
- Диаметр движущейся катушки:Φ240 мм
- Размер вибрационной системы:W1060 × H750 × D845 мм
- Масса вибрационной системы:960 кг
- Включенные аксессуары:Вертикальный расширитель 600 мм × 600 мм и горизонтальный сдвиговый стол 600 мм × 600 мм
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Движущая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Выделенная строка (ES-10) указывает на конфигурацию, описанную в этом списке продуктов.
- Вибрационный генератор 1 комплект
- Контроллер вибрации 1 комплект
- Коммуникационная соединительная камера 1 комплект
- Усилитель мощности DA-10 1 комплект
- Мощность возбуждения 1 п.п.
- Программное обеспечение для драйверов 1 комплект
- Система охлаждения 1 комплект
- Промышленный компьютер 1 комплект
- Цветовой принтер 1 комплект (необязательно)
- Датчик ускорения (включая выходную линию) 1 шт.
- Вибрационное устройство 1 комплект (необязательно, в зависимости от образца испытания)
Контроллер вибрации - это последняя разработка нашей компании, которая использует международную архитектуру распределенных систем.Его ядро - это новейший 32-битный процессор высокой скорости с плавающей запятой серии TMS320 от TI. Отчеты о тестах автоматически генерируются в формате Word. Во время или после тестирования отчет можно редактировать, а затем генерировать автоматически или вручную.
- Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
- Дизайн двух магнитных цепей с низкой магнитной утечкой потока, компактная и рациональная структура.
- Подшипники на роликах с прямой и импортоориентированной направленностью на жесткость композитного корпуса, обеспечивающие высокую эксцентрическую грузоподъемность.
- Изоляционная основа Trunnion предназначена для вибрационной изоляции, с удобной мобильной установкой.
- Передовая технология двигательной системы обеспечивает высокую надежность динамического круга.
- Новая конструкция каналов улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с эффектом небольшого шарика, увеличивая емкость подшипника вибрационного стола и улучшая производительность на низких частотах.
