высокочастотная таблица шейкера вибрации динамики системы испытания на вибропрочность воздушного охлаждения
Подробная информация о продукте
| сила вибрации: | 3000Н | Метод охлаждения: | Воздушное охлаждение |
|---|---|---|---|
| Диапазон частот: | 3-3500hz | displaccement: | 40 мм |
| Макс. Скорость: | 1,6 м/с | Приложение: | СИД, АВТОЗАПЧАСТИ, БАТАРЕЯ |
| Выделить |
электродинамический шейкер вибрации 3000N,шейкер вибрации нагрузки 120kg электродинамический,электродинамическая машина вибрации 3000N |
||
Описание продукта

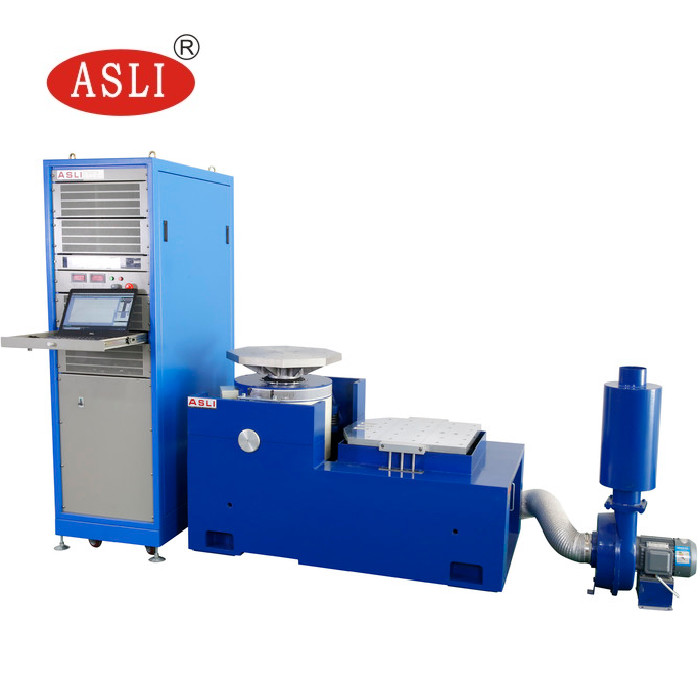

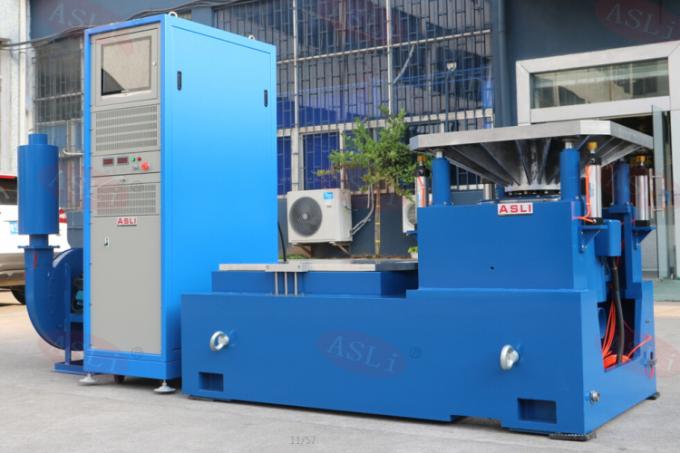

Эта система состоит из генератора вибрации, усилителя мощности и системы управления вибрацией. Она может проводить вибрационные испытания для различных нагрузок, таких как синусоидальная вибрация, случайная вибрация, импульс механического удара и воспроизведение трассировки в реальном времени.
Скачать документ для хранения — Вибрационный испытатель ES-3A.pdf
| Модель |
Номинальное Синус Сила (Н) |
Номинальное Случайная Сила (Н) |
Частота Диапазон (Гц) |
Номинальное Ускорение (м/с²) |
Номинальное Скорость (м/с) |
Номинальное Смещение (от пика до пика) мм |
Макс. Нагрузка (кг) |
Подвижная Катушка (кг) |
Размер подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |

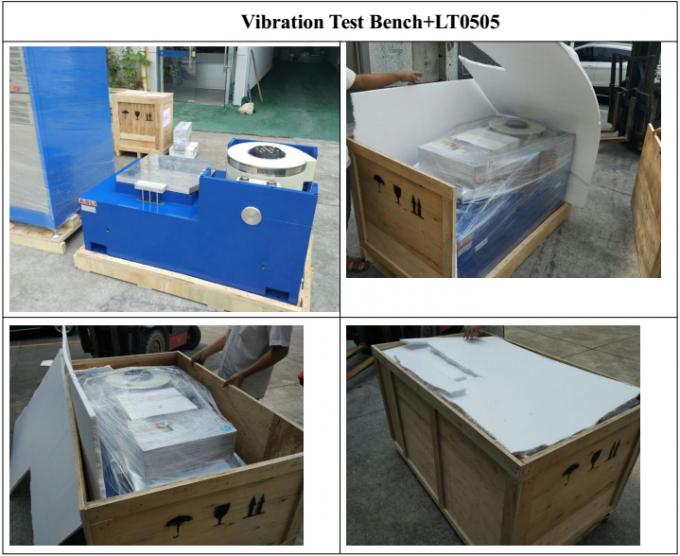

Упаковка: сначала пленка из ПЭ, затем 10 мм пенопласт между машиной и корпусом, а снаружи — стандартный экспортный фанерный ящик.
- Прочная система подвески и направляющие линейного движения — высокая несущая способность, хорошие направляющие функции и высокая стабильность.
- Подушка безопасности в центре нагрузки имеет высокую статическую жесткость и низкую динамическую жесткость, высокую несущую способность и отличную производительность при изменении амплитуды.
- Высокоэффективное силовое переключение класса D, пиковый ток 3-сигма, обеспечивает наименьшее энергопотребление и минимизирует гармонические искажения.
- Быстрая самодиагностика с блокировкой безопасности — высокая надежность безопасности.
- Устройство изоляции ударов с воздушной подушкой для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение передачи вибрации.

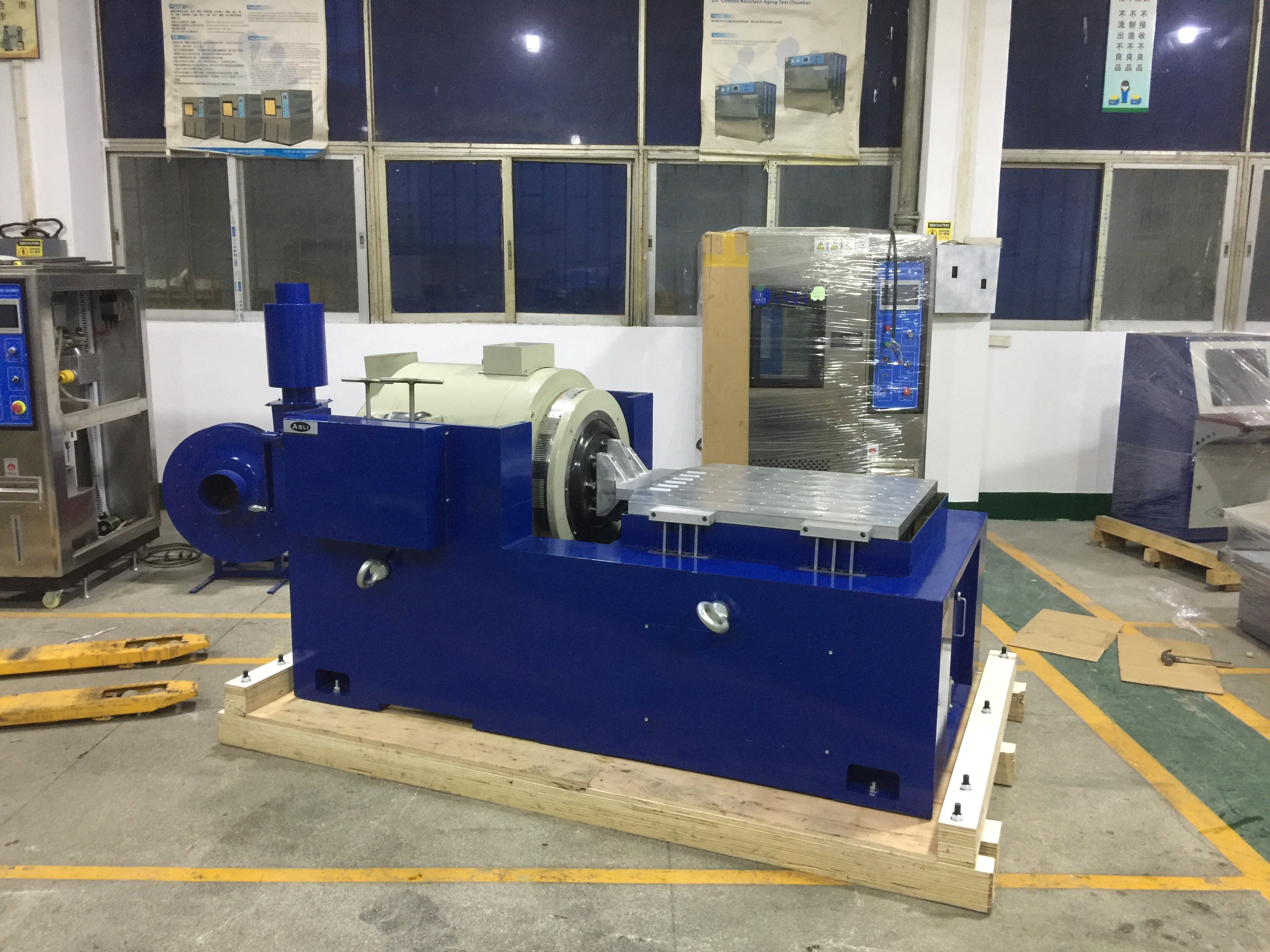

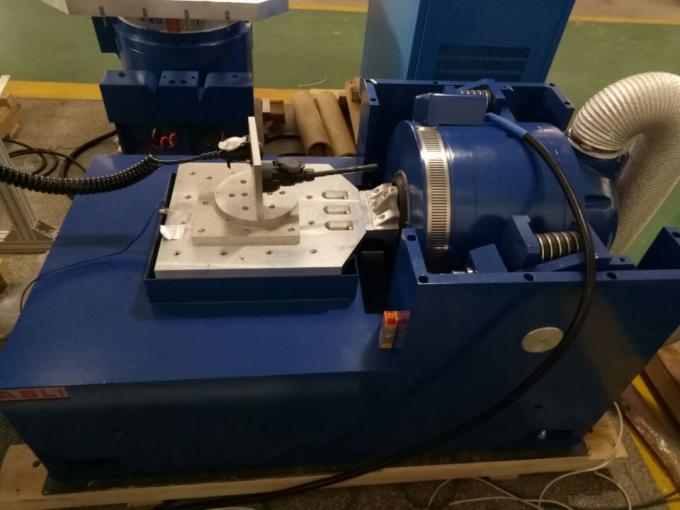

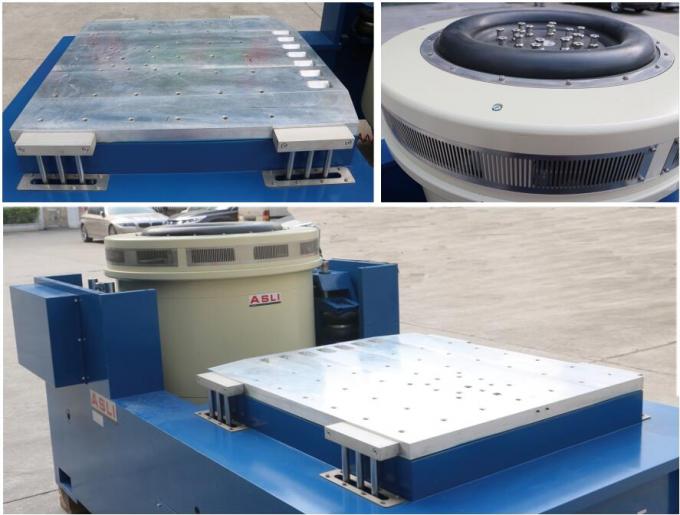

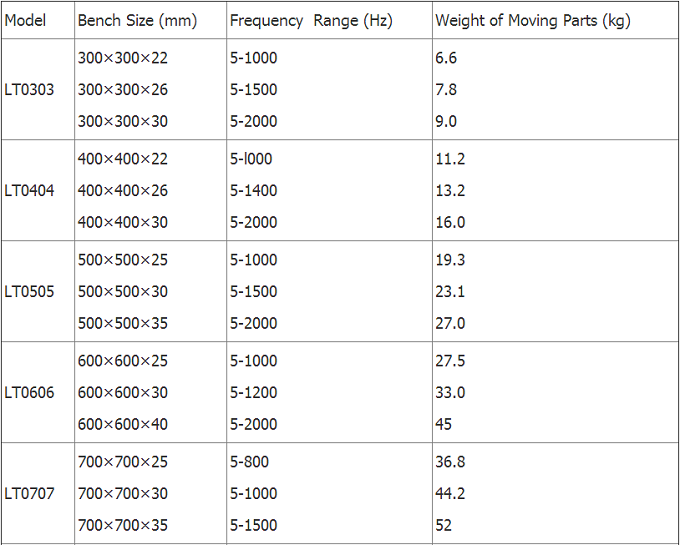

- Предоставляет горизонтальную и вертикальную расширительную платформу для различных применений.
- Простое управление контроллером.
Часто задаваемые вопросы:
В1: Что такое электродинамический вибрационный шейкер?
О: Электродинамический вибрационный шейкер — это испытательная система, используемая для имитации условий вибрации, с которыми продукты могут столкнуться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.
В2: Какие продукты можно тестировать?
О: Он может использоваться для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электротехнических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих вибрационных испытаний.
В3: Какие вибрационные испытания может выполнять шейкер?
О: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, ударные испытания, поиск резонанса, частотный развертку и другие программируемые вибрационные испытания.
В4: Какова максимальная частота испытаний?
О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели шейкеров для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.
В5: Как выбрать правильную модель шейкера?
О: Основные факторы включают:
- Максимальный вес образца
- Размеры образца
- Требуемое направление вибрации
- Диапазон частот
- Максимальное ускорение
- Смещение
- Требуемый стандарт вибрационных испытаний
На основе этих параметров мы можем рекомендовать подходящую систему шейкера.
В6: Может ли шейкер выполнять как вертикальную, так и горизонтальную вибрацию?
О: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.
В7: Может ли он выполнять испытания на случайную вибрацию?
О: Да. Подходящий вибрационный контроллер может быть сконфигурирован для испытаний на случайную вибрацию, включая профили испытаний на основе PSD.
В8: Может ли он выполнять ударные испытания?
О: Да, при условии, что выбранная система шейкера имеет достаточную мощность, смещение и ускорение для требуемого профиля удара.
Электродинамический вибрационный шейкер предлагает ряд преимуществ для высокочастотных вибрационных испытаний:
- Широкий диапазон частот: подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
- Высокая точность управления: частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
- Быстрый отклик: электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний с разверткой вибрации.
- Стабильный выход вибрации: замкнутое управление помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
- Программируемые испытания: параметры испытаний, такие как диапазон частот, скорость развертки, ускорение и количество циклов, могут быть запрограммированы автоматически.
- Подходит для высокочастотных испытаний: особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
- Высокая автоматизация: программы испытаний могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
Если вы заинтересованы в нашей высокочастотной системе вибрационных испытаний с воздушным охлаждением и динамическом вибрационном шейкере, пожалуйста, не стесняйтесь отправлять нам свои запросы.
Основные характеристики продукта
Высокочастотная система вибрационных испытаний с воздушным охлаждением, силой 3000 Н, диапазоном 3–3500 Гц, смещением 40 мм, скоростью 1,6 м/с. Идеально подходит для светодиодов, автозапчастей, тестирования аккумуляторов. Имеет прочную подвеску, изоляционную подушку безопасности, усилитель класса D и расширители горизонтального/вертикального положения. Никакого фундамента не требуется.
