ISO16750 Лабораторное оборудование для испытаний вибраций деталей новых энергетических транспортных средств
Описание Применение:
ISO16750 Лабораторное оборудование для испытаний вибраций деталей новых энергетических транспортных средствиспользуется в образовательной, исследовательской и лабораторной среде.Доптированная структура двойной магнитной схемы, самогенерируемые круги действия скелета, воздушная поддержка и роликовые подшипники и линейное руководство,Изоляция трюниона передовые современные технологии и специальные технологии, может быть выполнена в X,Y,Z трехосевых синусоидных вибрационных испытаний и широкополосных случайных вибрационных испытаний, которые должны быть завершены классическими (половина - синус, трапециозный,Стрельба зубной волны) тест на спектр импульса и реакции на ударЭти продукты широко используются в сфере национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электрической техники, связи, бытовой техники и других областях.
| Модель: ES-3 | |
|---|---|
| Синусовая тяга | 300 килограммов |
| Случайная тяга | 300 килограммов |
| Нагрузка при ударе | 600 кгф |
| Диапазон частот | 2 ~ 2500 Гц |
| Продолжение перемещения | 25 мм |
| Влияние перемещения | 25 мм |
| Максимальная скорость | 10,8 м/с |
| Максимальное ускорение | 981 м/с2 |
| Диаметр движущейся катушки | Φ150 мм |
| Позвольте эксцентричный момент | > 196N.m |
| Точка соединения нагрузки | 6 пионтов |
| Эквивалентная масса движущихся частей | 3 кг |

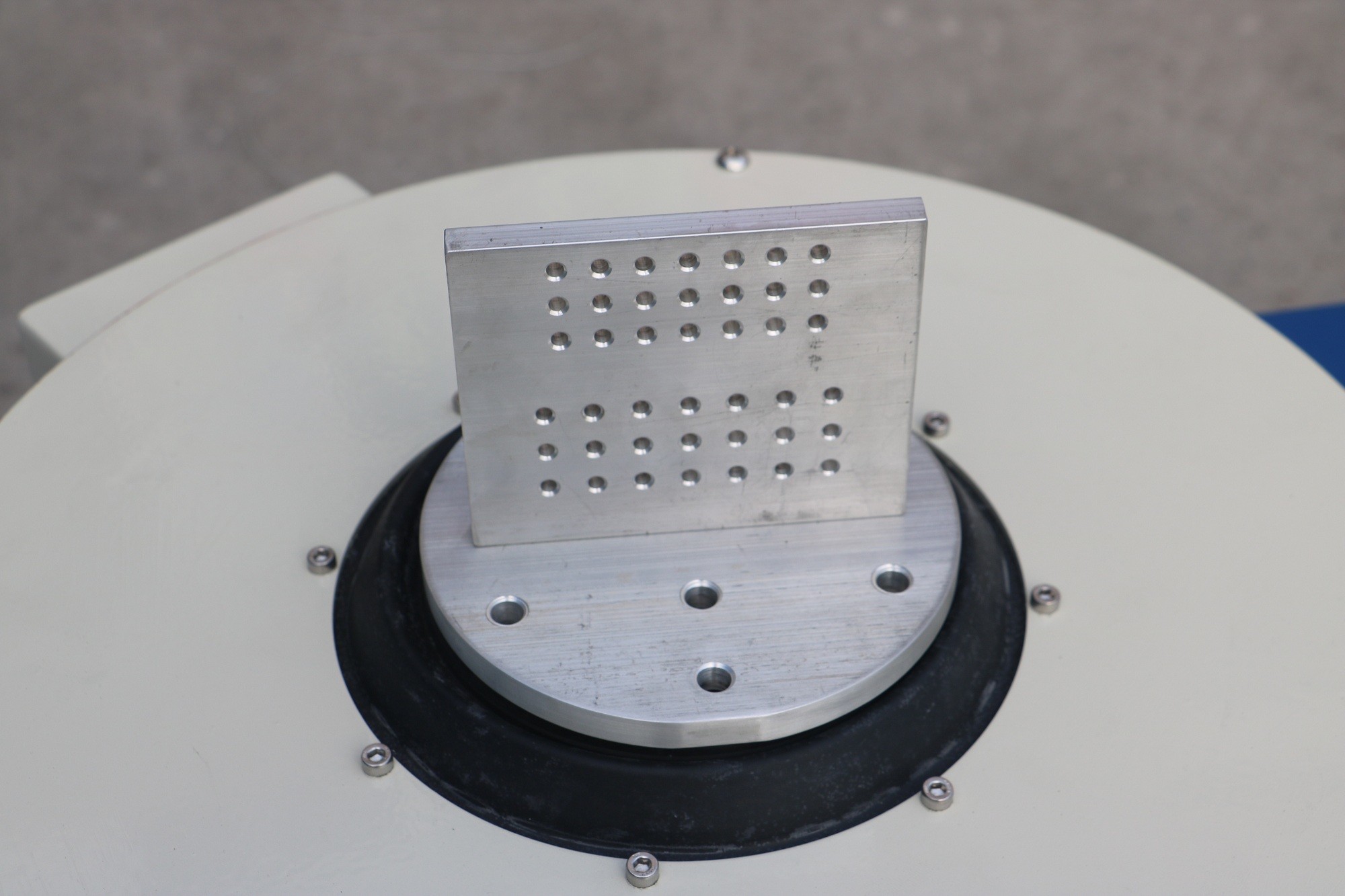

| Размер винта столешницы (стандарт) | М8 |
| Таблица расположения винта (диаметр, окружность) | 8 на 100 мм, 8 на 200 мм. |
| Частота осевой изоляции | 3 Гц |
| Максимальная нагрузка | 120 кг. |
| Утечка магнитного потока | < 1 мТ |
| Размеры (без упаковки) ((L×W×H) | 730 мм × 550 мм × 650 мм |
| Таблица вибраций | 450 кг |

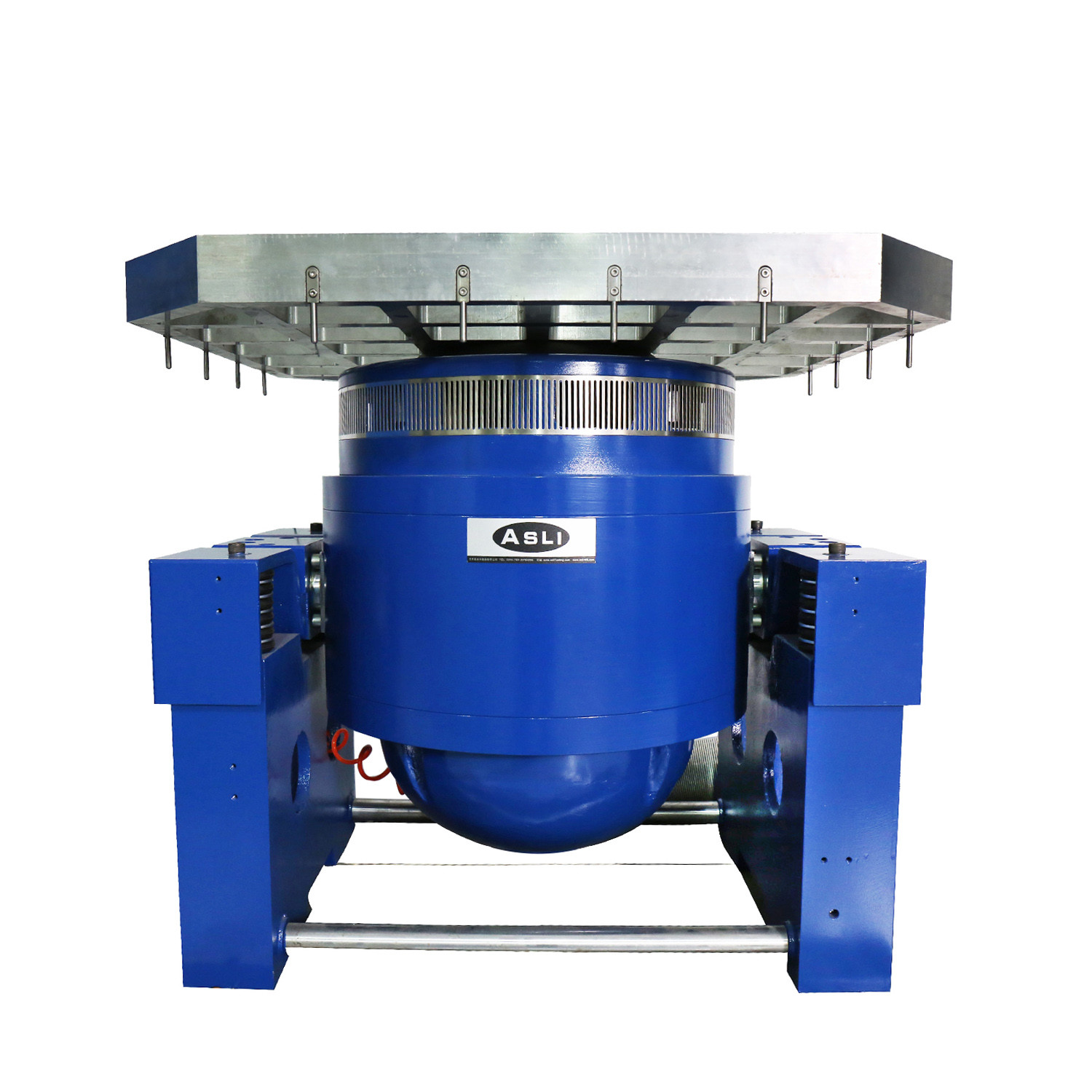

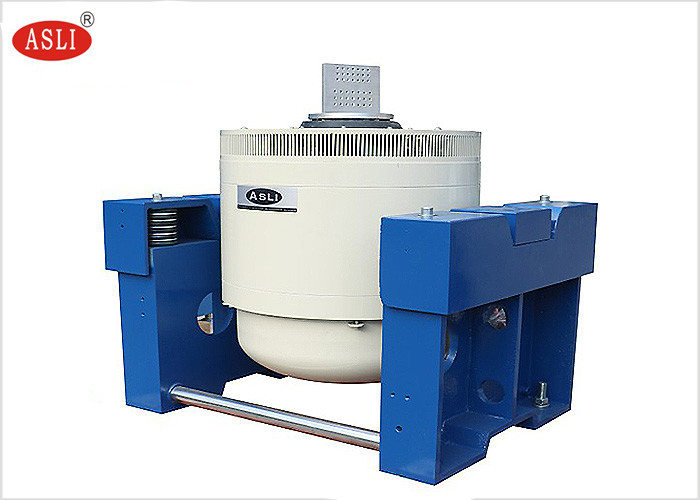

ISO16750 Лабораторное оборудование для испытаний вибраций деталей новых энергетических транспортных средствОсобенности таблицы:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса, ориентация жесткости, эксцентрическая грузоподъемность.
4Трюнион изоляционный фундамент посвящен использованию гормонов, установка мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение несущей способности вибрационного стола, улучшение низкочастотных характеристик.

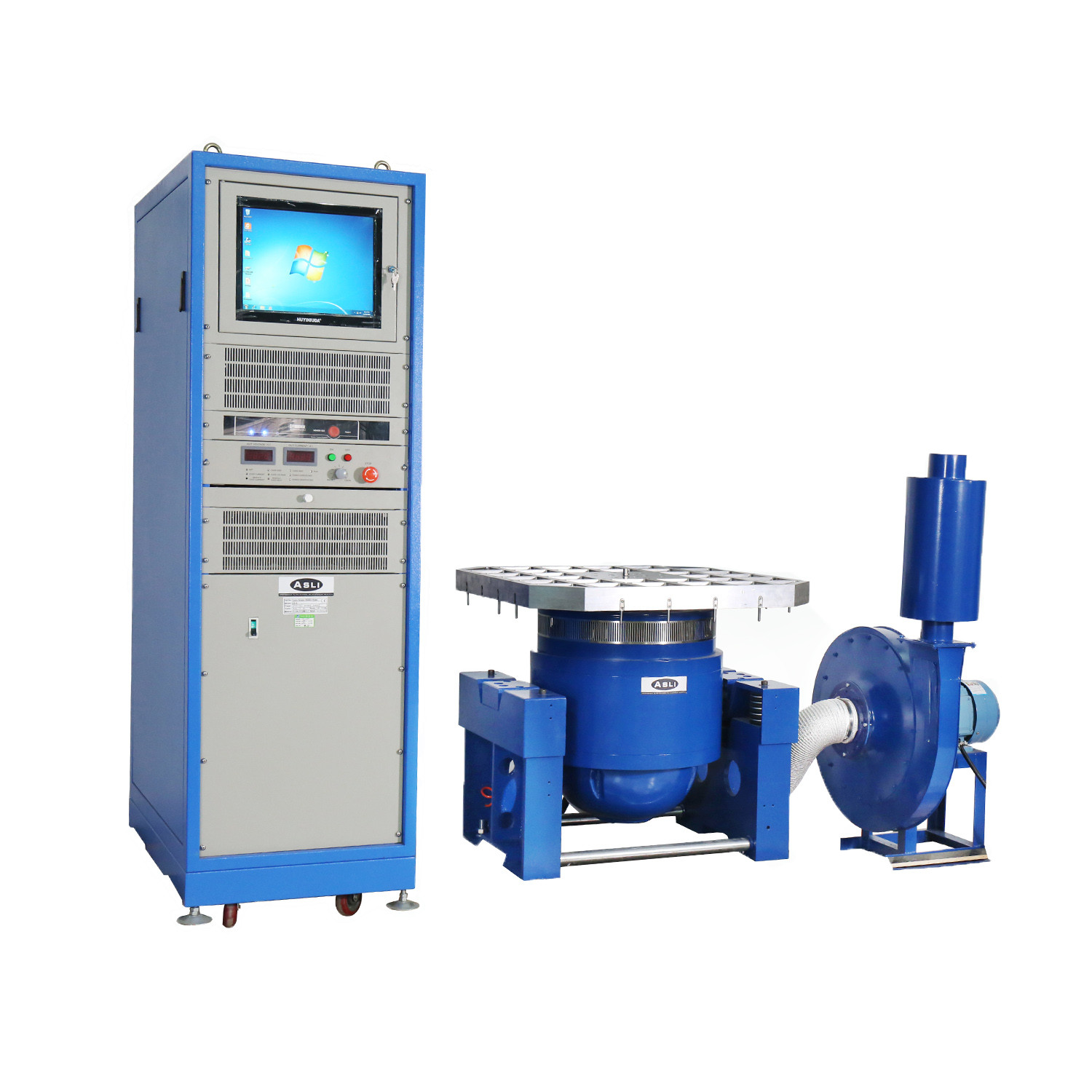

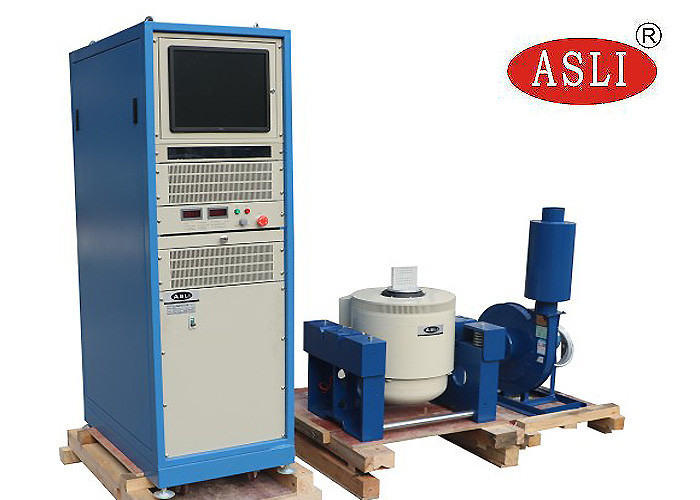

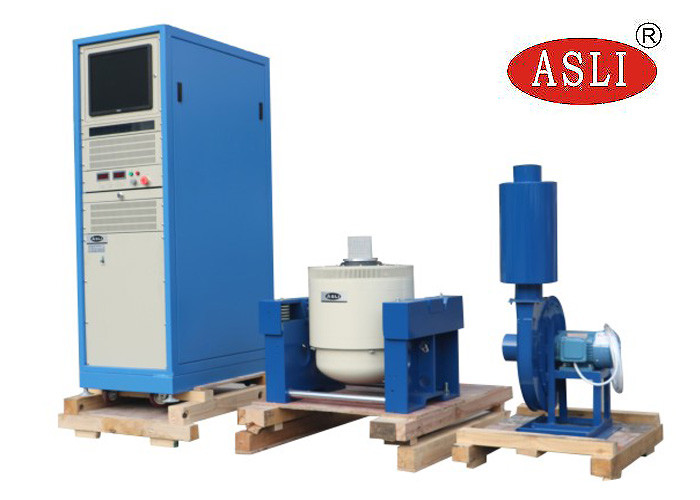

СоставISO16750 Лабораторное оборудование для испытаний вибраций деталей новых энергетических транспортных средств:
Вибрационная испытательная скамейка, усилитель мощности, охлаждающий вентилятор, сдвижной стол, вертикальный расширитель
Характеристики горизонтальной стойки:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
Вертикальные характеристики расширенной скамейки:
VT вертикальные вытянутые скамейки и специфицированные зажимы, точно рассчитанные, сложный дизайн, чтобы гарантировать, что клиент приобрел лучшие результаты в соответствии с идеальным
