Таблица шейкера вибрации AC380V 20KN для автомобильного испытания
Product Details
| сила вибрации: | 20кН | направление вибрации: | горизонтальная вибрация |
|---|---|---|---|
| Приложение: | Автомобильная промышленность | Использование: | высокочастотное испытание на вибропрочность |
| стандарт испытаний: | МИЛ СТД 810G | Власть: | AC380В |
| Выделить |
AC380V вибрационный трещительный стол,Оборудование для испытаний вибрации 20 кН,автомобильный виброиспытательный стол |
||
Product Description
Вибрационный испытательный стол AC380V 20KN — это высокочастотная горизонтальная система вибрационных испытаний, разработанная для автомобильных испытаний и широкого спектра имитаций вибрации и ударных воздействий на продукцию. Он предназначен для проведения испытаний на скрининг экологического стресса и испытаний на надежность для продукции в аэрокосмической, коммуникационной, электронной, электротехнической, бытовой технике и других отраслях промышленности.
Эта испытательная платформа соответствует различным международным стандартам испытаний, включая стандарты IEC, MIL-STD, JIS и ASTM.
Загрузить PDF-файл испытательного оборудования для вибрации ES-6| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (от пика до пика) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | φ870 |
- Гибкая система подвески и прямолинейная направляющая обеспечивают высокую несущую способность, отличные направляющие характеристики и высокую стабильность.
- Центральная подушка безопасности обеспечивает высокую статическую и низкую динамическую жесткость, обеспечивая высокую несущую способность и выдающиеся динамические характеристики.
- Быстрая самодиагностика и защита цепи обеспечивают высокую безопасность и надежность.
- Устройство изоляции и демпфирования подушки безопасности устраняет необходимость в специальном фундаменте, идеально воспроизводит вибрационные волны и снижает передачу вибрации.
- Доступны горизонтальные и вертикальные расширительные платформы для различных требований применения.
- Совместимость со всеми типами контроллеров вибрации для простого и понятного управления.
- В пределах небольшой загрузочной скамьи достигаются более высокое ускорение и рабочая частота, что улучшает грузоподъемность и общую производительность скамьи машины.
- Горизонтальная скамья и вибрационная скамья представляют собой единый тип с идеальной конструкцией, обеспечивающей удобство установки и регулировки.
- Статическая опорная дорожка с V-образным дизайном обеспечивает устойчивость к наклону и смещению нагрузки.
- Встроенный масляный насос обеспечивает хорошую конструкцию и простоту эксплуатации.
| Модель | Размер скамьи (мм) | Диапазон частот (Гц) | Вес подвижных частей (кг) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |

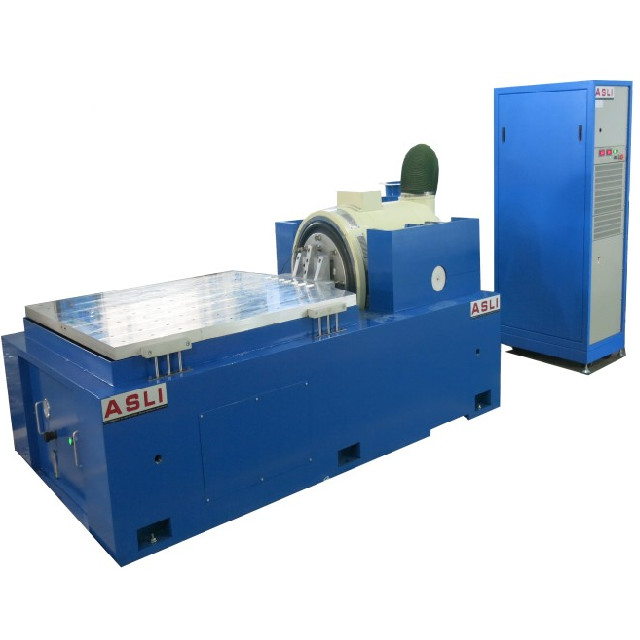

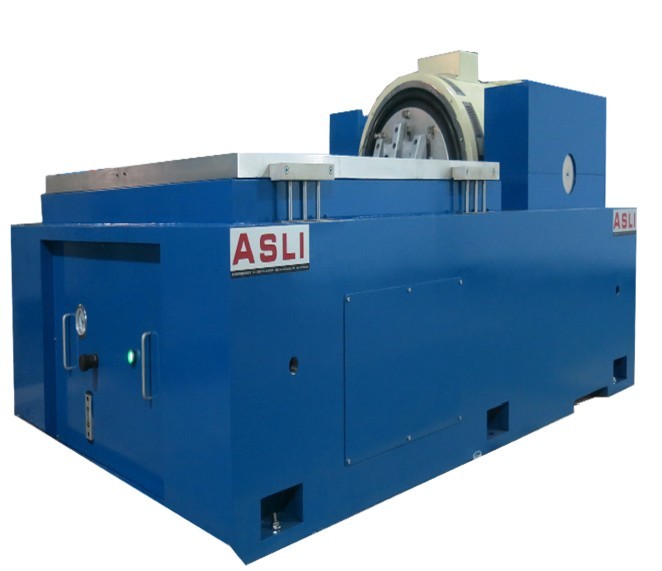

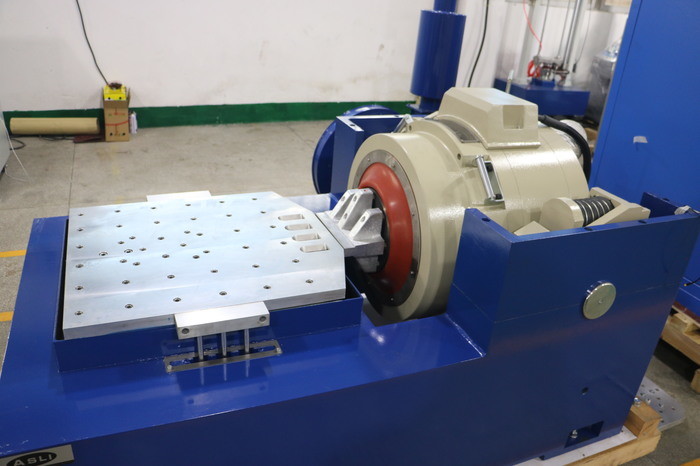

Высокочастотное оборудование для испытаний на горизонтальном вибрационном столе для автомобильных испытаний.

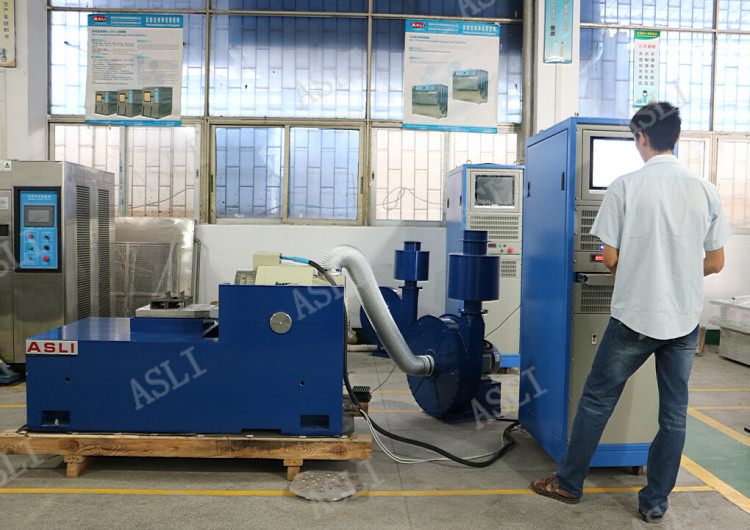

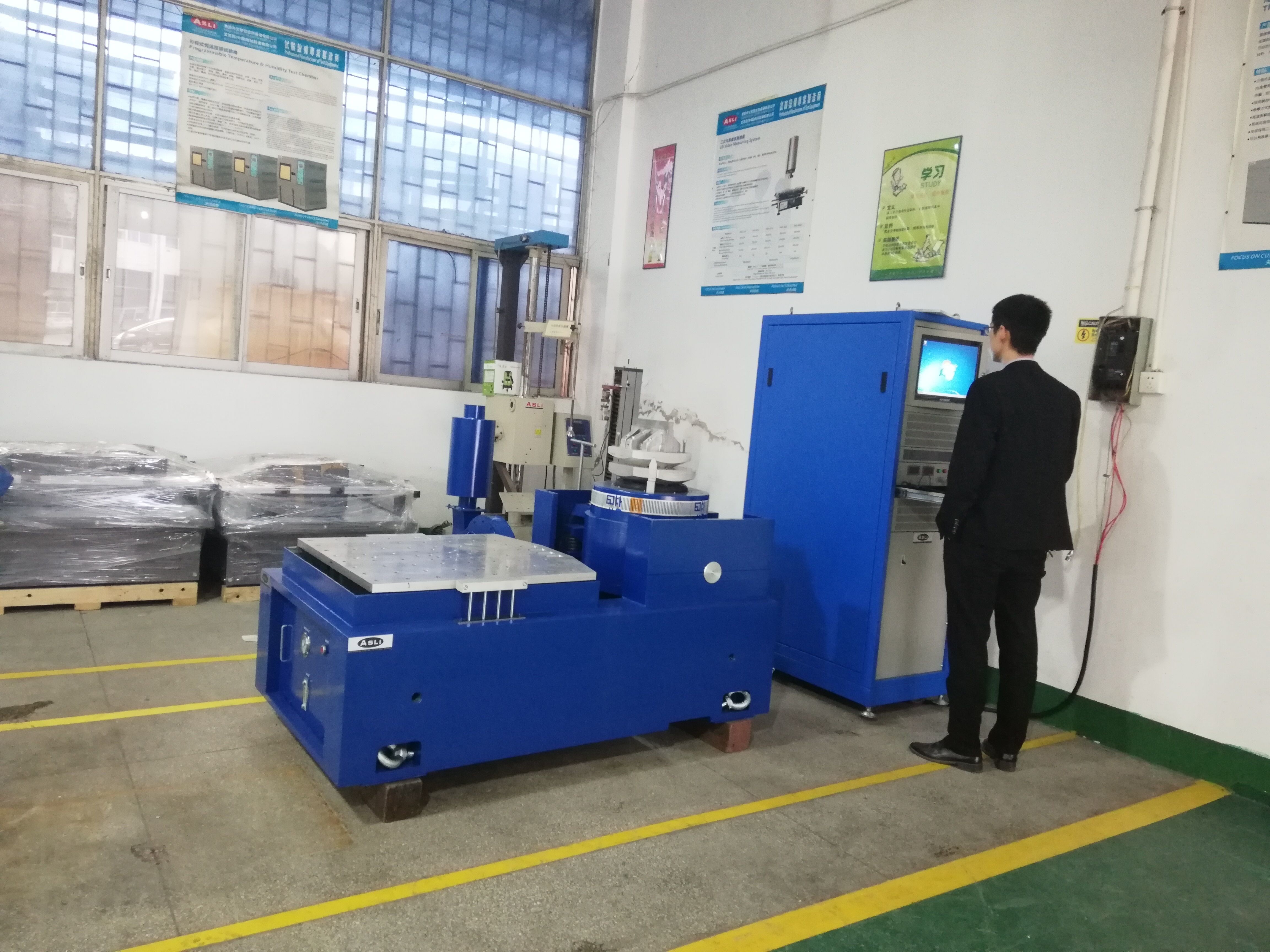

Система вибрационного шейкера AC380V 20KN с конфигурацией горизонтальной стойки.
Product Highlights
Горизонтальный вибратор AC380V 20KN для автомобильных испытаний. Соответствует MIL STD 810G. Имеет гибкую подвеску, демпфирование подушек безопасности, высокую устойчивость и быструю самодиагностику. Совместим с различными контроллерами и платформами расширения.
