Оборудование для испытаний на вибростоле для моделирования механической транспортировки для картонных коробок
Оборудование для испытаний на вибростоле для моделирования транспортировки может быть выполнено в трехкоординатном (X, Y, Z) синусоидальном вибрационном испытании и широкополосных случайных вибрационных испытаниях, которые должны быть выполнены классическим (полусинусоидальным, трапециевидным, пилообразным) импульсом и испытанием спектра ударных воздействий. Эти продукты широко используются в оборонной промышленности, вооружении, авиации, космонавтике, связи, электронике, электротехнике, бытовой технике и других областях.
Технические параметры виброиспытательной машины:
| Модель |
Номинальная синусоида Сила(Н) |
Номинальная случайная Сила(Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение(p-p)мм Макс. нагрузка (кг) |
подвижная катушка (кг) | Размер |
Подвижная катушка (мм) ES-1 |
| 1000 | 1.8 | 1.8 | 1000 | 1.6 | 25 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 30 | 51 | Φ450 | 8 | Φ230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 2500 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 2500 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 2500 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 2500 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 2500 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 2500 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 2500 | 1.8 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 2500 | 90 | Φ500 | ES-160 |
| 160000 | 3-2100 | 3-2100 | 1000 | 1.8 | 51 | 2500 | 150 | Φ600 | ES-200 |
| 200000 | 3-2000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 | Особенности: |
1. Хорошо спроектированный динамический каркас, с более высокой осевой резонансной частотой.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная структура и рациональность.
3. Роликовые подшипники качающегося стержня прямого и импортного ориентированного композитного корпуса, жесткость ориентации, эксцентриковая нагрузочная способность.
4. Специальный фундамент с цапфой для использования гормонов, удобство установки мобильного телефона.
5. Передовая технология перемещения по системе для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и улучшение эффекта охлаждения.

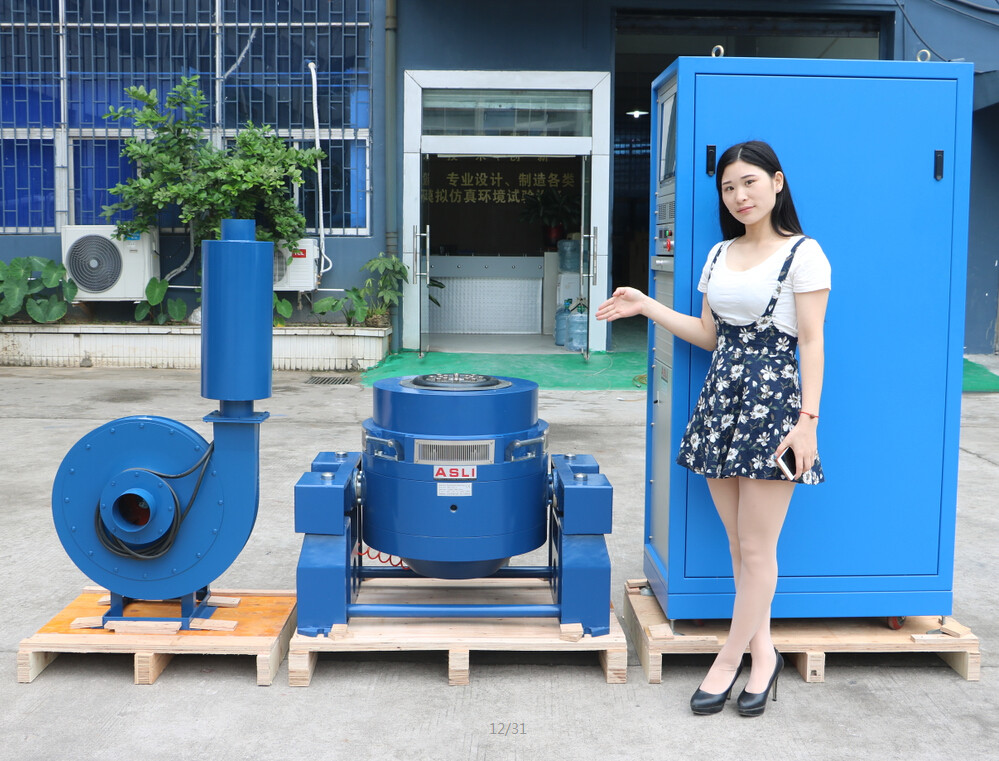

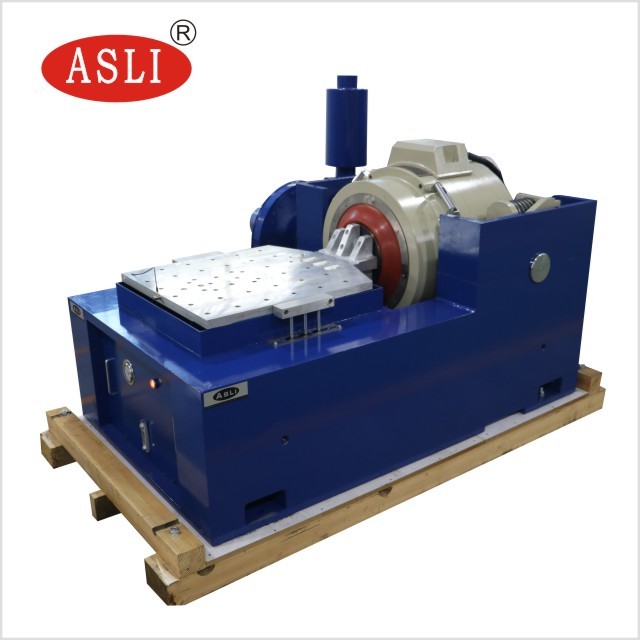

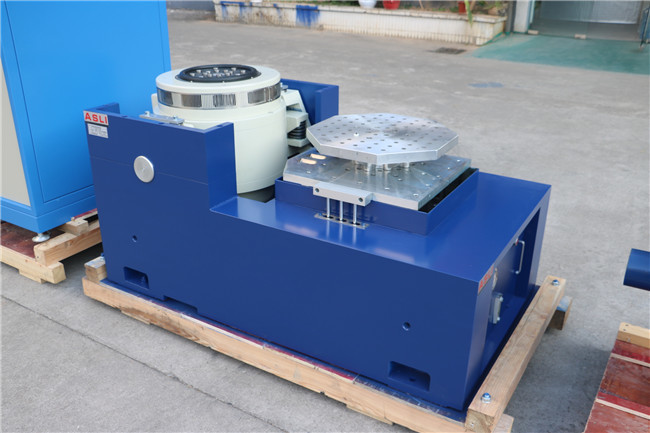

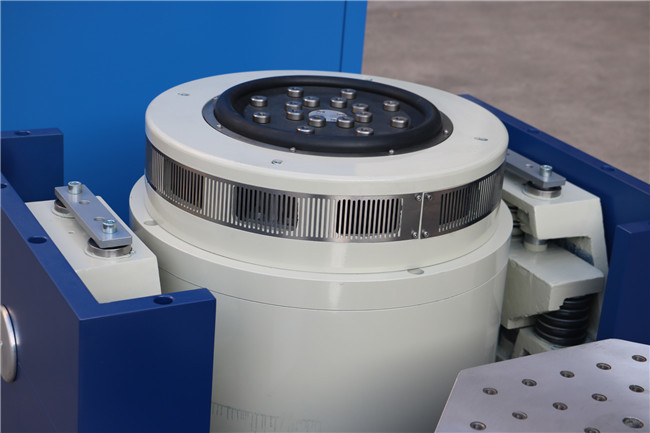

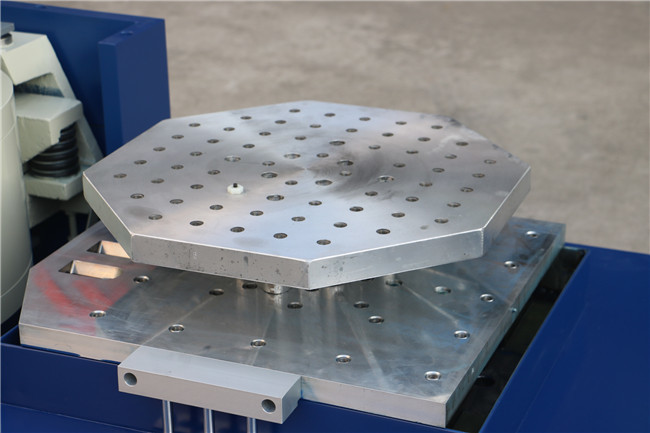

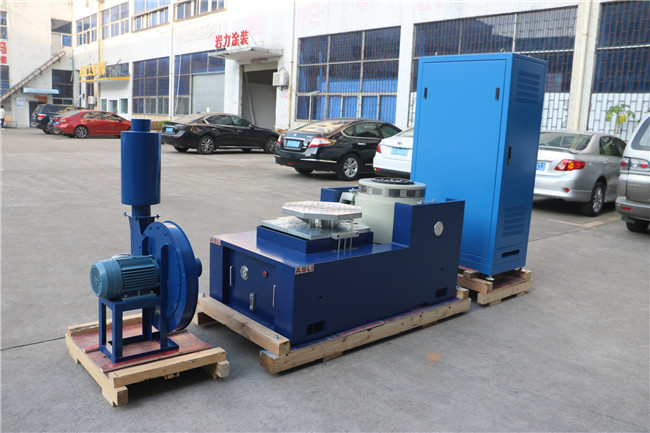

Фотографии для справки:
