Высокочастотный вертикальный электродинамический вибрационный шейкер с сертификацией ISO CE
Система испытаний вибрации в основном используется для испытаний вибрации и воздействия на окружающую среду продукции, испытания на стресс окружающей среды, испытания надежности.Электромагнитные вибрационные испытатели полностью соответствуют стандарту конструкции испытаний, связанных с батареей., симуляция при определенных условиях испытания вибрации аккумулятора, аккумулятор или аккумуляторная батарея закрепляются на вибрационной таблице в соответствии с предписанной частотой,Ускорение и режим смещения вдоль батареи вибрации образца из трех взаимно перпендикулярных направлений измеренной батареи не должна протекать, не теряйте смелости, не разбивайтесь, никаких пожаров и взрывов.
| Электродинамический вибрационный шейкерПараметры: | ||||
| Максимальная сила синусового возбуждения | 300 кг. в час пик | |||
| Самая большая случайная сила вибрации | 300 кг.ф. р.м. | |||
| Самая большая сила вибрации | Пик 600 кг.ф | |||
| Диапазон частот | DC ~ 4000 Гц | |||
| Максимальное смещение | 25 мм p-p ((значение от пика до пика) | |||
| Максимальная скорость | 10,6 м/с | |||
| Максимальное ускорение | 100G ((980 м/с2) | |||
| Первая резонансная частота | 2500 Гц | |||
| Максимальная нагрузка и ускорение:F=M.A. | ||||
| 5G ((49 м/с2) | 10 Г ((98 м/с2) | 20G ((196 м/с2) | 30G ((294 м/с2) | |
| 57 кг | 27 кг | 12 кг | 7 кг | |
| Максимальная нагрузка | 120 кг | |||
| Частота изоляции брации | 20,5 Гц | |||
| Диаметр движущейся катушки (рабочий диаметр мезы) | Диаметр 150 мм | |||
| Качество движущейся катушки | 3 кг | |||
| Максимальная нагрузка | 50 кг. | |||
| Покрытие винтов | 13 x M8 | |||
| Утечка магнитного потока | < 10 гауссов | |||
| Размер | 750 мм х 560 мм х 670 мм ((Вертикальная машина) | |||
| Вес | Около 460 кг. | |||
| DA-3 Усилитель мощности цифрового переключателя | ||||
| Выходная мощность | 4 кВА | |||
| Выходное напряжение | 100 В | |||
| Выходной ток | 30А | |||
| SNR ((Соотношение сигнала к шуму) | ≥ 65 дБ | |||
| Гармоническое искажение (резистивная нагрузка) | < 1,0% | |||
| Ошибка выходного напряжения измерения | ≤ 5% | |||
| Ошибка измерения выходного тока | ≤ 5% | |||
| Кремковый коэффициент выходного тока | ≥ 3 | |||
| Стабильность постоянного тока | Нулевой дрейф не больше выходной части 50mv/8h | |||
|
частотная реакция 5-3500 Гц |
± 3 дБ | |||
| Размер усилителя мощности | 720 мм х 545 мм х 1270 мм | |||
| Тяжелый объем | 230 кг | |||
| Сервосистема | ||||
| Функция | Температура, давление воздуха, перемещение, перенапряжение, перенапряжение, входное низкое напряжение, наружная ошибка, питание, логика, отсутствие равного ввода. | |||
Стандарт испытания:
UL 1642:2012 Стандарт для литийных батарей
UL 2054: 2012 Аккумуляторы для бытовых и коммерческих нужд
UN38.3 (2012) Часть 3: Предложение по перевозке опасных грузов - испытание и стандартное руководство
IEC 62133-2012 Требования безопасности для аккумуляторов и аккумуляторных батарей, содержащих щелочный или кислотный электролит
IEC 62281: 2004 Требования к безопасности при транспортировке литийных батарей и батарей
IEC 60086: 2007 Гальванические элементы часть 4 требования безопасности литий-ионных батарей
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E и т.д.

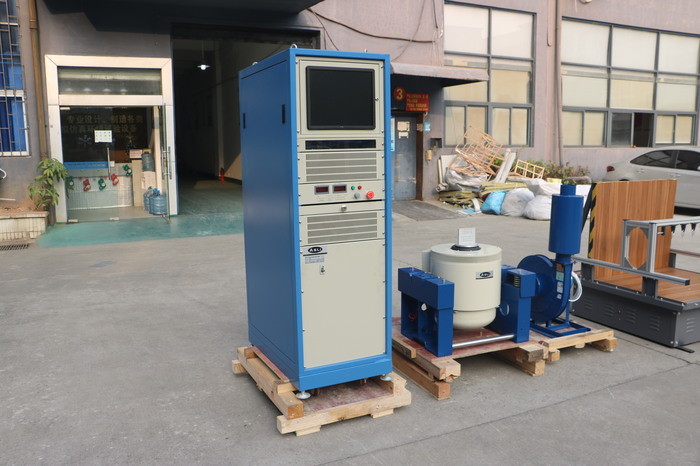

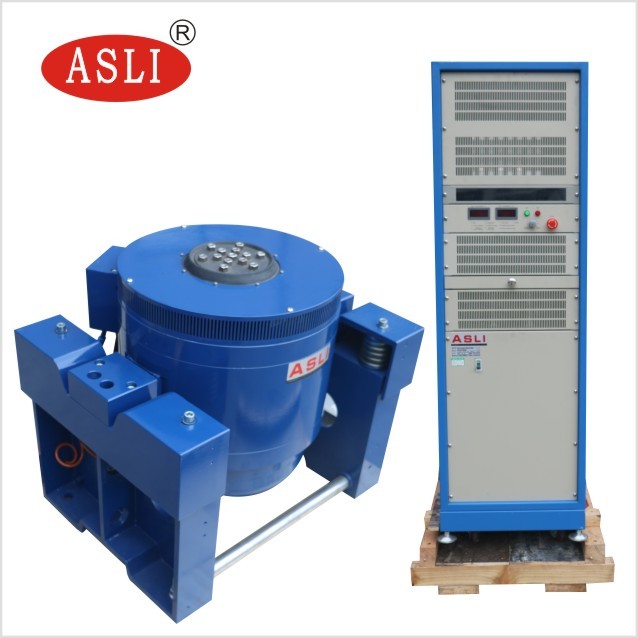

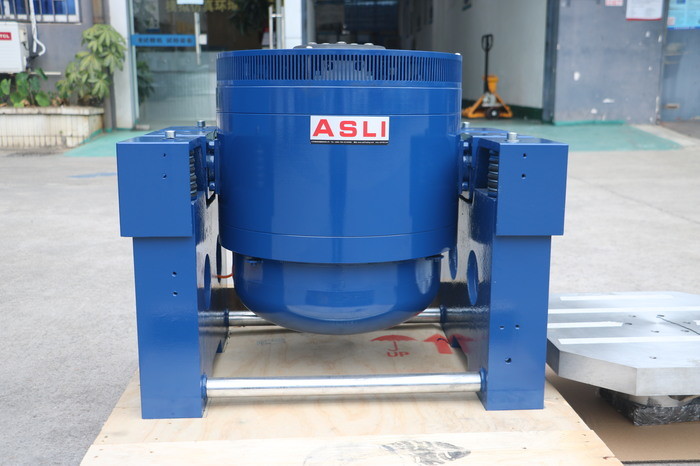

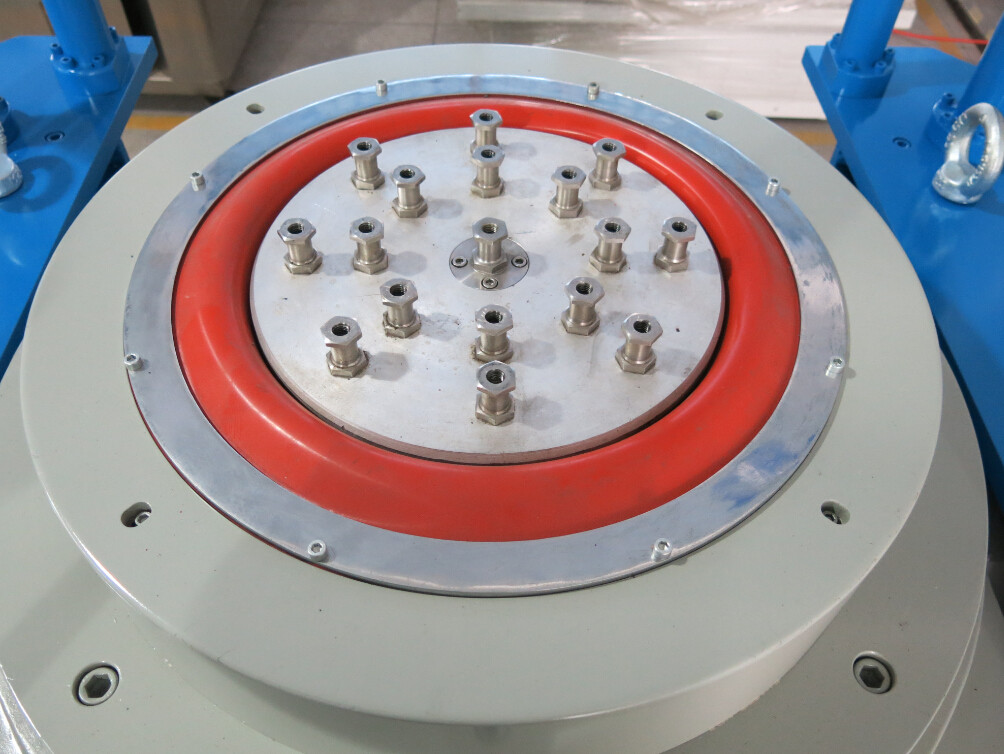

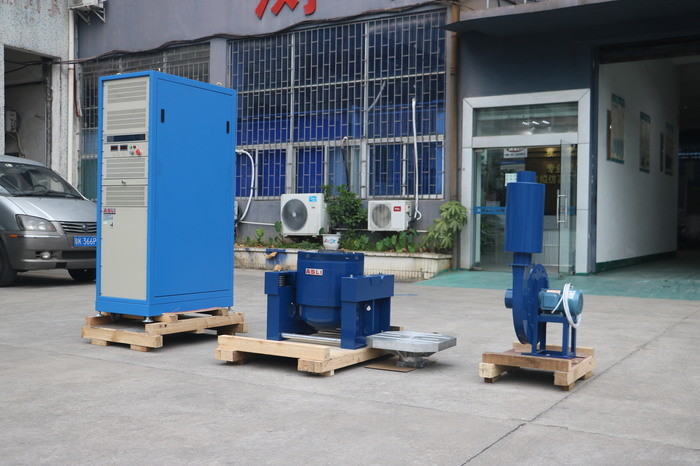

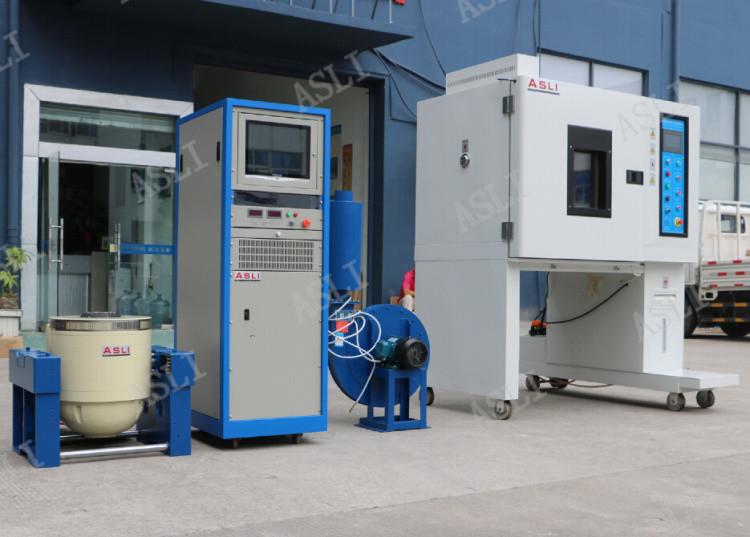

Изображения для справки:
