Система испытаний вибрации в основном используется для испытаний вибрации и воздействия на окружающую среду продукции, испытания на стресс окружающей среды, испытания надежности.Электромагнитные вибрационные испытатели полностью соответствуют стандарту конструкции испытаний, связанных с батареей., симуляция при определенных условиях испытания вибрации аккумулятора, аккумулятор или аккумуляторная батарея закрепляются на вибрационной таблице в соответствии с предписанной частотой,Ускорение и режим смещения вдоль батареи вибрации образца из трех взаимно перпендикулярных направлений измеренной батареи не должна протекатьВибрационные испытания применения чрезвычайно широкие, от платы, батареи, самолета, судна, ракеты, ракеты,Автомобили и бытовые приборы и другие промышленные изделия.
Основные особенности

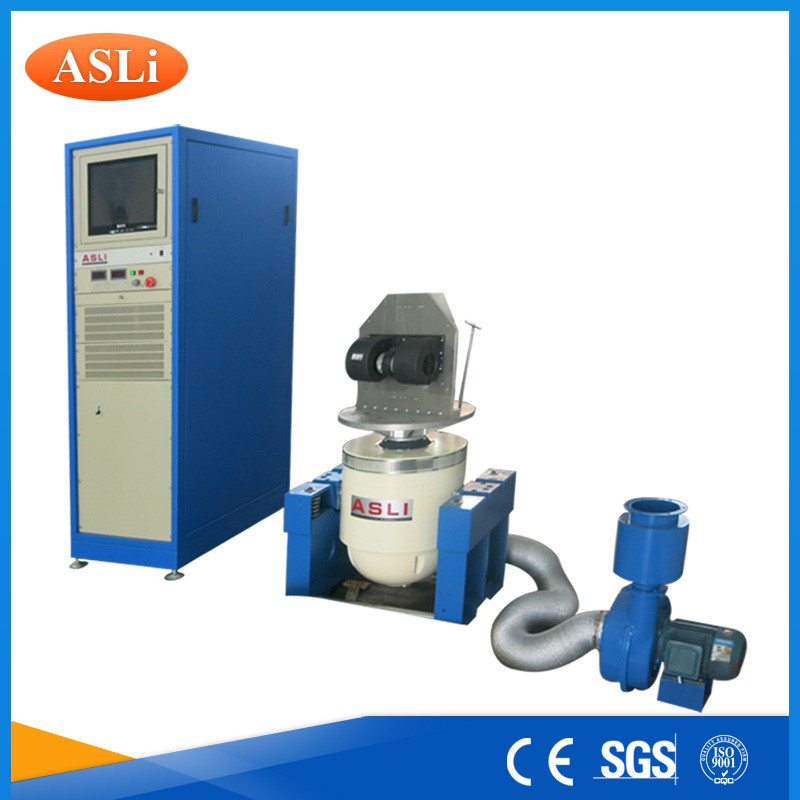

* Воздушно-охлаждаемый электродинамический шейкер
* Контроллер вибрации и усилитель мощности встроены в шкаф все в одном
* Достижение максимальной синусовой тяги 2400 ньютонов.
* Испытания на 3-х осях X, Y, Z
Функции управления
* Синусоидальные вибрации фиксированной частоты
* Вибрации с метом * Вибрации случайные
* Классический шок
Типичные системные приложения
* Испытание окружающей среды
* Испытание стрессового экрана
* Испытание вибрации
Преимущества для пользователей
* Простая установка может быть сделана пользователем
* Пользовательский интерфейс: LCD сенсорный экран для локального режима и PC-Windows (через Ethernet) для удаленного управления
режим;
* Местный режим: быстрое начало заранее определенного испытания, можно хранить десятки спецификаций испытаний;
* Удаленный режим: все операции системы, включая определение испытаний и хранение спецификаций испытаний на мостере, управление испытаниями, обзор данных испытаний и документация.
| Параметры генератора электромагнитных вибраций: | ||||
| Максимальная сила синусового возбуждения | Пик 5000 кг. | |||
| Самая большая случайная сила вибрации | 5000 кг.ф. р.м | |||
| Самая большая сила вибрации | 10000 кг.ф. пик | |||
| Диапазон частот | DC ~ 4000 Гц | |||
| Максимальное смещение | 75 мм p-p ((значение от вершины до вершины) | |||
| Максимальная скорость | 10,8 м/с | |||
| Максимальное ускорение | 100G ((980 м/с2) | |||
| Первая резонансная частота | 3500 Гц | |||
| Максимальная нагрузка | 750 кг | |||

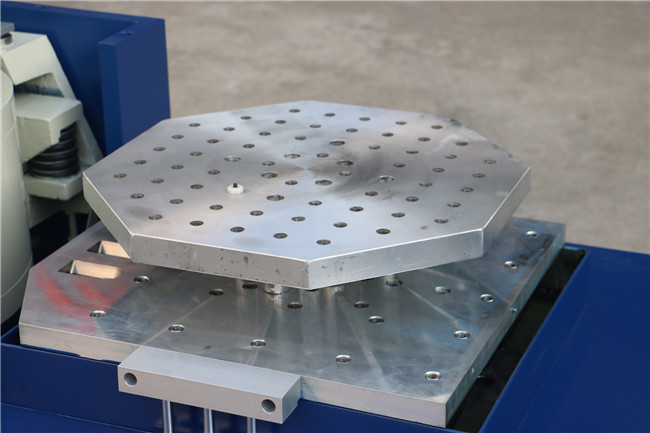

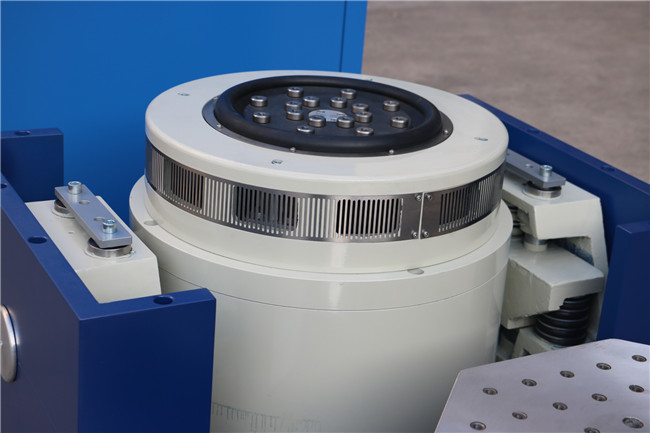

| Диаметр движущейся катушки (рабочий диаметр мезы) | Диаметр 450 мм | |||
| Качество движущейся катушки | 50 кг | |||
| Максимальная нагрузка | 750 кг | |||
| Покрытие винтов | 13 x M8 | |||
| Утечка магнитного потока | < 10 гауссов | |||
| Размер | 800 мм х 800 мм х 800 мм ((Вертикальная машина) | |||
| Вес | Около 1500 кг. | |||
| Сервосистема | ||||
| Функция | Температура, давление воздуха, перемещение, перенапряжение, перенапряжение, входное низкое напряжение, наружная ошибка, питание, логика, отсутствие равного ввода. | |||
| Цифровой вибрационный контроллер | ||||
| Конфигурация оборудования | 2 канала входа,1 канала входа | |||
| Управляющий компьютер | Оригинальные компьютеры Lenovo, жидкокристаллический дисплей ((С клавиатурой/оптической мышью) | |||
| Программа | Операция на китайском/английском языке, анализ временного и частотного доменов, источник сигнала, анализ частоты синусового промывания и т. д. WORD может автоматически генерировать отчеты о испытаниях, сигналы и отображение данных,хранилище, устанавливать параметры испытаний и анализ функции. | |||
| Операционная система | Windows 2000/XP | |||
| Датчик ускорения B&W |
частотная область:1 ‰ 2000 Гц чувствительность:50mv/g температурный диапазон: - 24 - 250°C |
|||
| Потребность в электричестве | ||||
| Электрический источник | 3-фазные 380В/50Гц | |||
