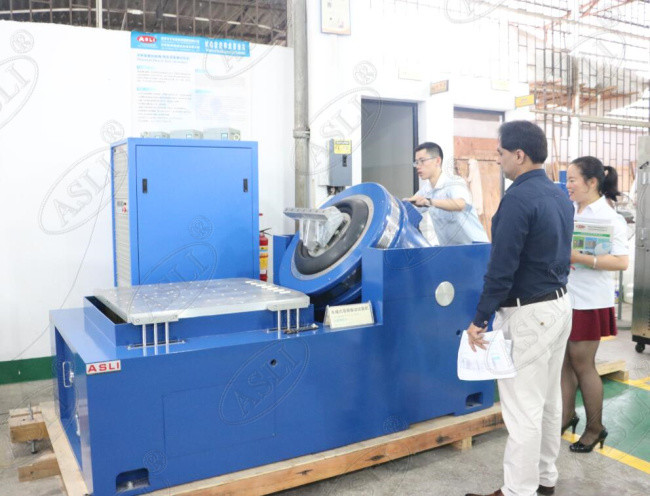

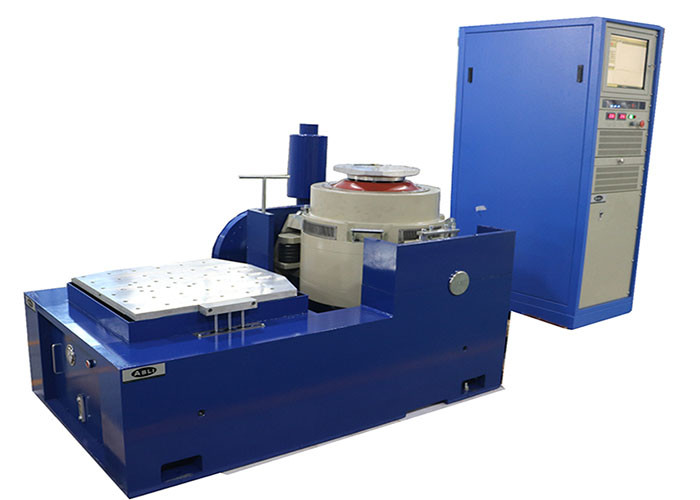

EC60068 Высокочастотная электродинамическая вибрационная система шейкера
Электродинамическая вибрационная система со случайным синусом и функцией удара
Электродинамическая вибрационная система со случайным синусом и функцией ударашироко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронной, автомобильной, бытовой технике и других отраслях промышленности. Этот тип оборудования используется для обнаружения ранних неисправностей, моделирования фактического рабочего состояния и испытаний на прочность конструкции. Область применения продукта широка, ширина применения очевидна, эффект испытаний замечательный и надежный. Синусоидальная волна, ЧМ, развертка, программируемая, умножитель частоты, логарифм, максимальное ускорение, амплитудная модуляция, контроль времени, полнофункциональное компьютерное управление, простое фиксированное ускорение/фиксированная амплитуда. Оборудование из-за постоянных сбоев в течение 3 месяцев испытаний, стабильная работа, надежное качество.
| Характеристики шейкера | ||
| Пиковый синус (ПК) | Пиковая 5000Кг.с (50КН) | |
| Случайный (RMS) | 5000 кгс (50 кН) | |
| Шок (ПК) | Пиковая нагрузка 10000 кгс (100 кН) при 6 мс | |
| Полезная частота | 1~2500Гц | |
| Максимальное смещение (пп) | 100 мм (4 дюйма), 76 мм (3 дюйма), непрерывная | |
| Макс. скорость | 2м/с | |
| Макс. ускорение | Синус: 100 г (980 м/с)2), Случайный 62 г (600 м/с2) | |
| Поддержка вертикальной нагрузки | 500 кг | |
|
Подвеска для тела Натуральная Частота (ось тяги) |
Менее 2,5 Гц | |
| Диаметр якоря | Ф440 мм | |
| Вес арматуры | 59 кг | |
|
Фундаментальный резонанс Частота (голая таблица) |
2400 Гц (номин.) +/- 5% | |
|
Загрузить вложение Очки (Стандарт) |
16 вставок M10 из нержавеющей стали | |
| Плотность рассеянного потока | <10 гаусс | |
| Размеры шейкера | 1670ммД×1150ммД×1300ммВ | |
| Вес шейкера | Около 4600 кг | |
| Требования к сжатому воздуху | 0,6 МПа | |
Больше спецификации
| Имя | Стенд испытания на вибрацию автомобильной батареи ЭН50604 ИЭК62133 УН38.3 для лабораторных испытаний | ||||||||
| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (pp) мм | Макс. Загрузка (кг) | подвижная катушка (кг) | Размер подвижной катушки (мм) |
| ЭС-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ЭС-6а | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ЭС-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ЭС-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ЭС-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Φ450 |
| ЭС-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ЭС-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ЭС-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ЭС-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
