Вибростенд для печатных плат 3000 кг. F 2,0 м/с, оборудование для лабораторных испытаний
Электродинамическая система виброиспытаний
Электромагнитный вибростол широко используется в оборонной, авиационной, аэрокосмической, коммуникационной, электронной, автомобильной, бытовой и других отраслях промышленности. Этот тип оборудования используется для обнаружения ранних неисправностей, моделирования фактических условий работы и испытаний на прочность конструкции, применение продукта широко, очевидна ширина применения, эффект испытаний замечателен и надежен. Синусоидальная волна, FM, развертка, программируемая, умножитель частоты, логарифм, максимальное ускорение, амплитудная модуляция, управление временем, полнофункциональное компьютерное управление, простое фиксированное ускорение/фиксированная амплитуда. Оборудование прошло непрерывные испытания на отказ в течение 3 месяцев, стабильная производительность, надежное качество.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Вибростенд (ES-30) | ||
| Синусоидальная сила (пиковая) | 30 кН | |
| Ударная сила (пиковая) | 60 кН | |
| Диапазон частот | 5~2,600 Гц | |
| Смещение (непрерывное) | 100 мм | |
| Макс. скорость | 1,8 м/с | |
| Макс. ускорение | 75G | |
| Диаметр арматуры | 445 мм | |
| 1ячастота резонанса | 2,400 Гц | |
| Допустимый эксцентриковый момент | >500 Н*м | |
| Вес арматуры | 40 кг | |
| Размер винта HE/ST | M10 (метрический) | |
| Частота осевой виброизоляции | <3 Гц | |
| Макс.Pайлоад | 500 кг | |
| Утечка магнитного потока | ≤1 мТл | |
| Размеры (Д×Ш×В, без упаковки) | 1330x860x1250 мм | |
| Вес (без упаковки) | 2500 кг | |
| Установка | Резиновый коврик (требуются анкерные болты) | |
| Усилитель мощности | ||
| Выход усилителя | 30 кВА | |
| Отношение сигнал/шум | >65 дБ | |
| Номинальное выходное напряжение | 120 В (среднеквадратичное) | |
| Эффективность усилителя | > 90% | |
| Размеры (Д×Ш×В, без упаковки) | 800x900x2100 мм | |
| Вес (без упаковки) | 500 кг | |
| Вентилятор (Модель# PBL-W30) | ||
| Объем воздуха | 0,46 м3/с | |
| Мощность | 7,5 кВт | |
| Диаметр воздуховода | 200 мм | |
| Давление воздуха | 8,8 кПа | |
| Установка | Возможность подключения к потолку (до двух изгибов на 90 градусов), максимальная длина 20 футов | |

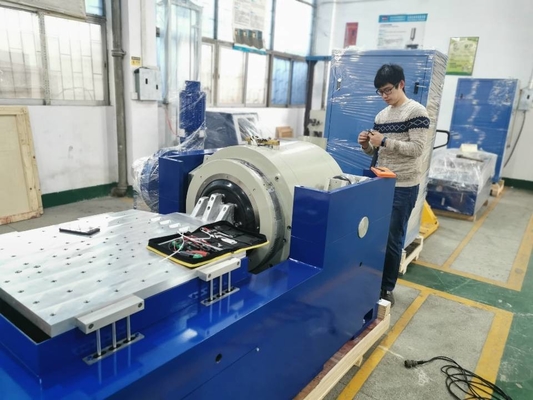

| Горизонтальный скользящий стол | ||
| Размеры | 600x600 мм | |
| Толщина | 45 мм | |
| Предел частотыlimit | 2000 Гц | |
| Эффективнаяmасса | 54 кг | |
|
Примечание: 1. Для лучшей однородности используется подшипник с масляной пленкой высокого давления. |
||
| Вибрация Контроллер и Акселерометр | ||
| Контроллер вибрации | Контроллер вибрации с синусоидальным, случайным, ударным и самокалибровкой. | |
| Акселерометр | 100 мВ/г, диапазон: 50 г, рабочая частота: 1-10 кГц, вес: 11 грамм, с кабелем с низким уровнем шума 10 футов | |
| Другие поддерживаемые функции/аксессуары | ||
| Камеры окружающей среды | Поддерживается | |
| Мобильные устройства | Настраиваемое | |
| Изоляционные платы | Настраиваемое | |
| Приспособление | Настраиваемое | |
| Рабочая среда системы | ||
| Диапазон температур | 0-40℃ | |
| Диапазон влажности | 0~90%, без конденсации | |
| Требования к питанию | 380 В/3 фазы/50 Гц, 40кВА | |
| Давление сжатого воздуха | 0,6 МПа | |
Спецификация
| Название | Вибростенд для испытаний автомобильных аккумуляторов EN50604 IEC62133 UN38.3 для лабораторных испытаний | ||||||||
| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
