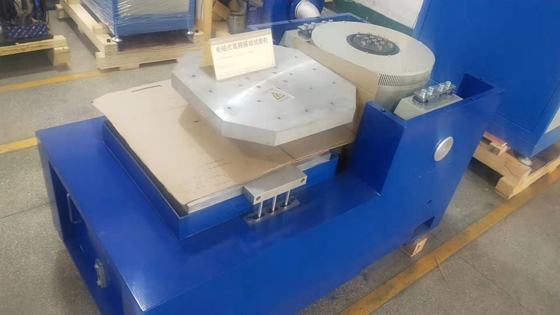

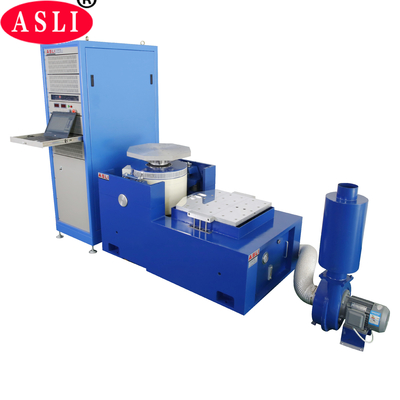

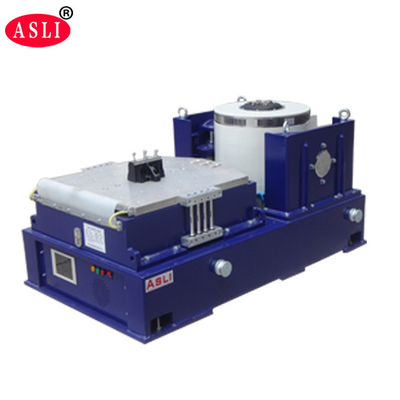

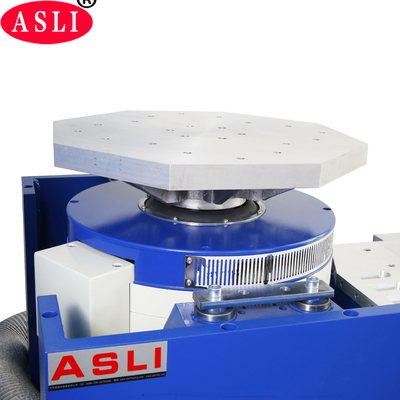

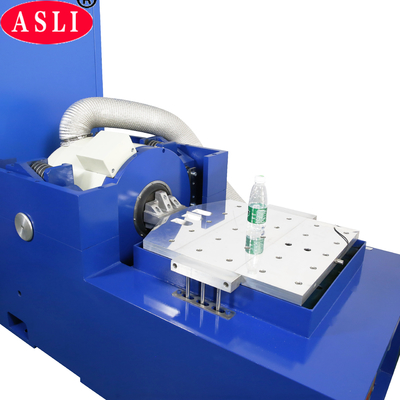

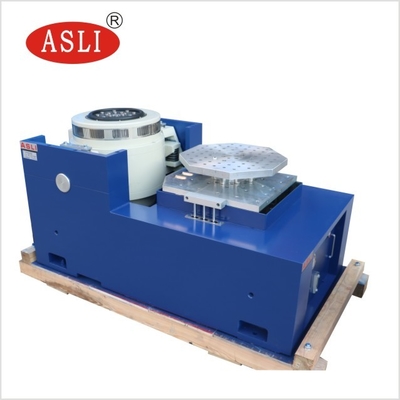

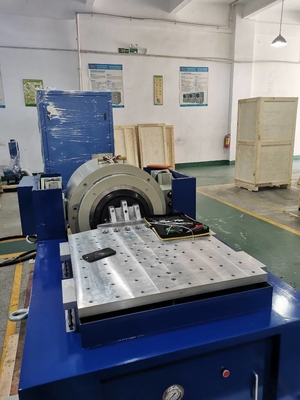

ИЭК 60335-2-24 ИЭК 60335-2-40 Вертикальная машина для испытания на вибрацию 3500Хз 6000Н для лаборатории
Технические параметры машины для испытаний на вибрацию:
| Модель |
Номинальный синусоидальный Сила(Н) |
Рейтинг случайный Сила(Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Рейтинг дисразмещение (пп) мм |
Макс. Загрузка (кг) | подвижная катушка (кг) |
Размерность Подвижная катушка (мм) |
| ЭС-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2 | 2000 г. | 2000 г. | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2а | 2000 г. | 2000 г. | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ЭС-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ЭС-3а | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ЭС-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ЭС-6а | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ЭС-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ЭС-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ЭС-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Φ450 |
| ЭС-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ЭС-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ЭС-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ЭС-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ЭС-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ЭС-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ЭС-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ЭС-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ87 |
Технические параметры горизонтальногоРасширитель:
Технические параметры вертикалиРасширитель:
Применение электродинамического вибрационного шейкера:
Мы являемся производителем продуктов серии высокочастотных виброиспытательных машин, в которых используется «структура с двойной магнитной цепью», «самогенерируемые скелетные круги действия», «воздушная опора» и «роликоподшипники и линейные направляющие», передовые современные технологии и специальные технологии «изоляции цапфы», которые могут быть выполнены в трехосных синусоидальных вибрациях X, Y, Z и широкополосных случайных вибрационных испытаниях, которые должны быть завершены классическим (полусинусоидальным, трапециевидным, пилообразным) импульсом. и тест спектра реакции на удар. Эти продукты широко используются в национальной обороне, оружии, авиации, аэрокосмической отрасли, связи, электронике, электроприборах, средствах связи, бытовой технике и других областях.
Характеристики электродинамических вибрационных испытаний:
1. Хорошо спроектированный динамический круговой каркас с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники с коромыслом, прямые и импортно-ориентированные, ориентация жесткости композитного корпуса, эксцентриковая грузоподъемность.
4. Изолирующий фундамент Trunnion, предназначенный для использования гормонов, установка мобильного удобства.
5. Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6. Новый дизайн воздуховодов и усиление охлаждающего эффекта.
7. Статическая жесткость, динамическая жесткость подшипника небольшого баллона, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
