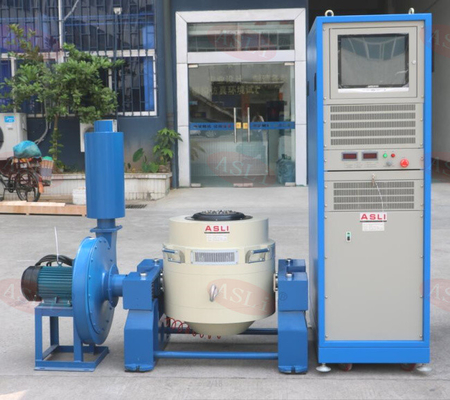

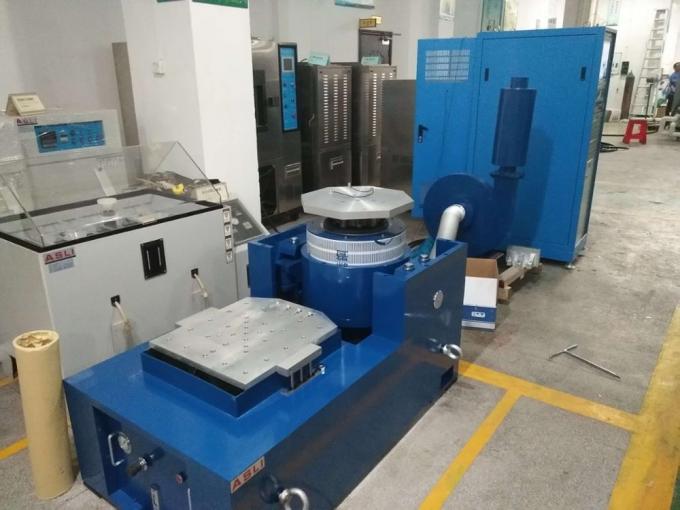

Стенд испытания на вибрацию МИЛ-СТД ДИН ИСТА горизонтальный 4000кг.Ф, машина шейкера лаборатории КЭ
Применение электродинамического вибрационного шейкера:
Мы являемся производителемСтенд испытания на вибрацию МИЛ-СТД ДИН ИСТА горизонтальный 4000кг.Ф, машина шейкера лаборатории КЭСерийные продукты, в которых используются передовые современные технологии и специальные технологии «структура двойной магнитной цепи», самогенерируемые скелетные круги действия, «воздушная опора» и «роликоподшипники и линейные направляющие», «изоляция цапфы», передовые современные технологии и специальные технологии, могут быть выполнены в тестах на трехосную синусоидальную вибрацию X, Y, Z и широкополосных испытаниях на случайную вибрацию, которые должны быть завершены классическими (полусинусоидальными, трапециевидными, пилообразными волнами) импульсными и ударными испытаниями. Эти продукты широко используются в национальной обороне, оружии, авиации, аэрокосмической отрасли, связи, электронике, электроприборах, средствах связи, бытовой технике и других областях.
Характеристики электродинамических вибрационных испытаний:
1. Хорошо спроектированный динамический круговой каркас с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники с коромыслом, прямые и импортно-ориентированные, ориентация жесткости композитного корпуса, эксцентриковая грузоподъемность.
4. Изолирующий фундамент Trunnion, предназначенный для использования гормонов, установка мобильного удобства.
5. Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6. Новый дизайн воздуховодов и усиление охлаждающего эффекта.
7. Статическая жесткость, динамическая жесткость подшипника небольшого баллона, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Технические параметры машины для испытаний на вибрацию:
| Модель |
Номинальный синусоидальный Сила(Н) |
Рейтинг случайный Сила(Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Рейтинг дисразмещение (пп) мм |
Макс. Загрузка (кг) | подвижная катушка (кг) |
Размерность Подвижная катушка (мм) |
| ЭС-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2 | 2000 г. | 2000 г. | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ЭС-2а | 2000 г. | 2000 г. | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ЭС-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ЭС-3а | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ЭС-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ЭС-6а | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ЭС-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ЭС-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ЭС-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Φ450 |
| ЭС-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ЭС-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ЭС-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ЭС-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ЭС-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ЭС-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ЭС-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ЭС-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ87 |

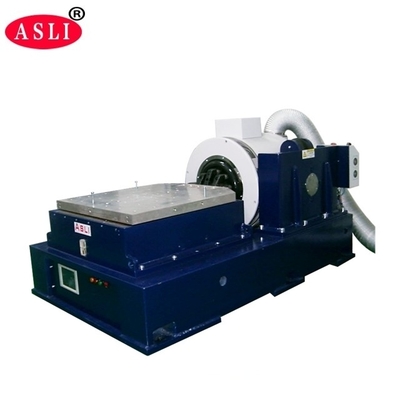

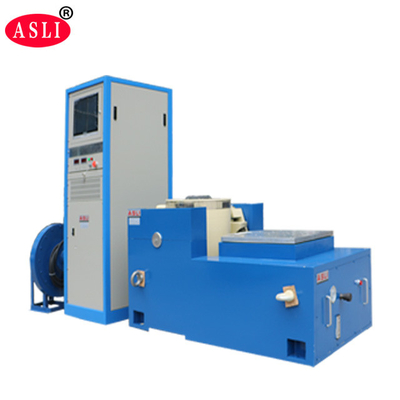

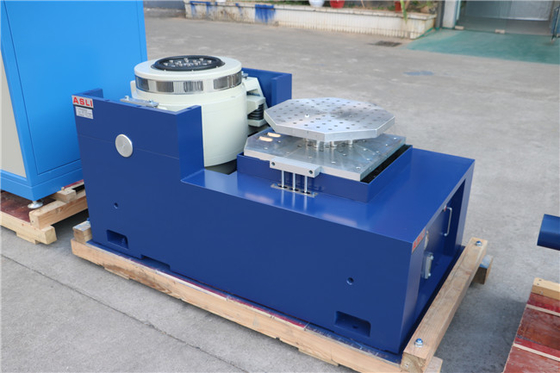

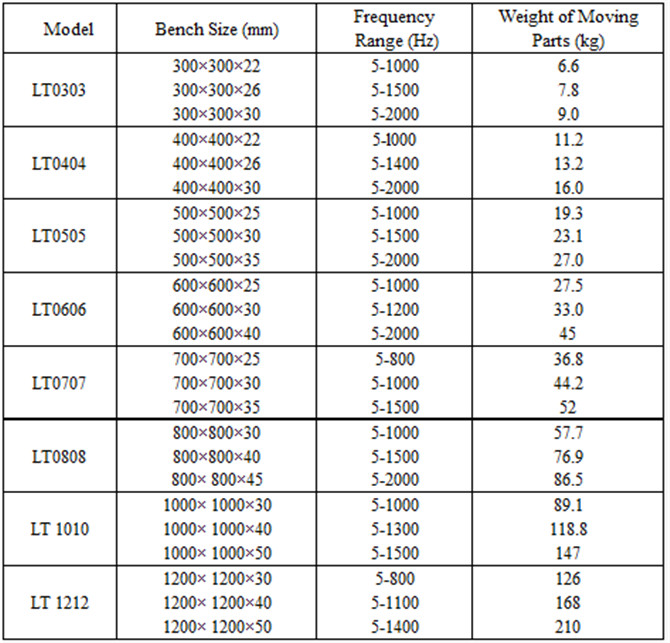

Технические параметры горизонтальногоРасширитель:

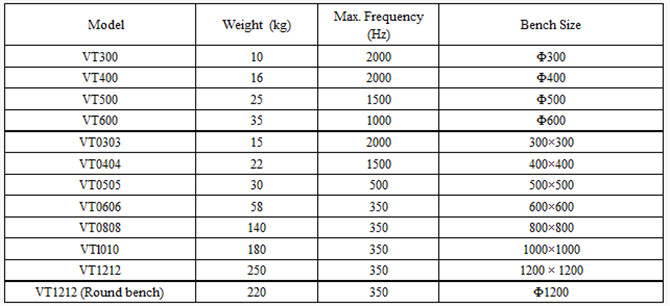

Технические параметры вертикалиРасширитель:
