3-осевое высокочастотное оборудование для синусоидальных виброиспытаний с большим толкающим усилием
Для подбора системы виброиспытаний подготовьте приведенную ниже информацию и отправьте запрос, мы поможем подобрать подходящую модель
Описание образца
Масса тестируемого образца
Размеры образца
Профиль испытаний (при наличии)
Макс. ускорение испытания
Испытания по осям X, Y, Z или только по оси Z
Спецификация представленной модели
| Технические характеристики системы | |||
| Модель системы: | ES- 60 | ||
| Диапазон частот: | 3~3500 | ||
| Номинальное усилие | Синус, Н | 60000 | |
| ШСВ, Н | 60000 | ||
| Удар, Н | 120000 | ||
| Макс. ускорение | синус (м/с2) | 1000 | |
| ШСВ (м/с2 ср.кв.) | 1000 | ||
| Удар (м/с2) | 2000 | ||
| Макс. скорость | синус (м/с2) | 1.8 | |
| Удар (м/с2) | 1.8 | ||
| Макс. перемещение | Максимальный ход мм (пик-пик) |
51 | |
| Подвижная катушка | 60 кг | ||
| Размер подвижной катушки | Диам. 450 мм | ||
| Макс. нагрузка: | 800 кг | ||
Другие доступные модели вибростендов
| Модель |
Номинальный синус Усилие (Н) |
Номинальный ШСВ Усилие (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное перемещение (пик-пик) мм |
Макс. нагрузка (кг) | подвижная катушка (кг) |
Размер Подвижная катушка (мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Пример испытаний на воздействие случайной вибрации
Особенности:
1. Продуманная конструкция каркаса подвижной системы с повышенной частотой осевого резонанса.
2. Двойная магнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Прямые роликовые направляющие штока и композитная система ориентации повышенной жесткости, устойчивость к эксцентрической нагрузке.
4. Виброизолирующее цапфенное основание для удобства монтажа и перемещения.
5. Передовые технологии подвижной системы, обеспечивающие высокую надежность подвижной катушки.
6. Новая конструкция воздуховода для улучшенного охлаждения.

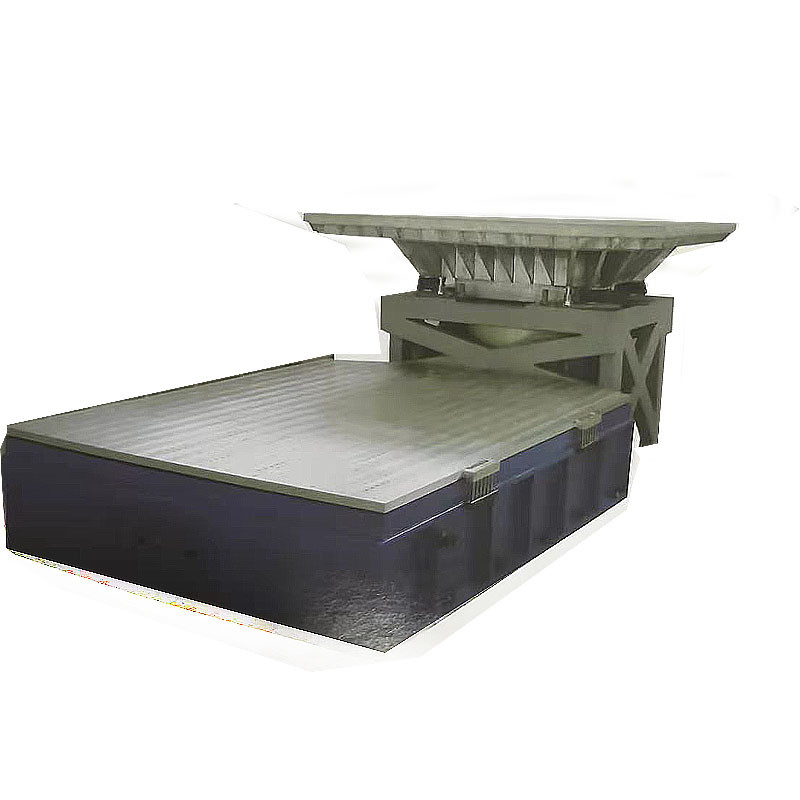

7. Высокая статическая и динамическая жесткость пневмоопор стола, увеличивающая грузоподъемность и улучшающая характеристики на низких частотах.Технические параметры горизонтального вибростола (испытания по осям X, Y)
Технические параметры вертикального вибростола (испытания по оси Z):

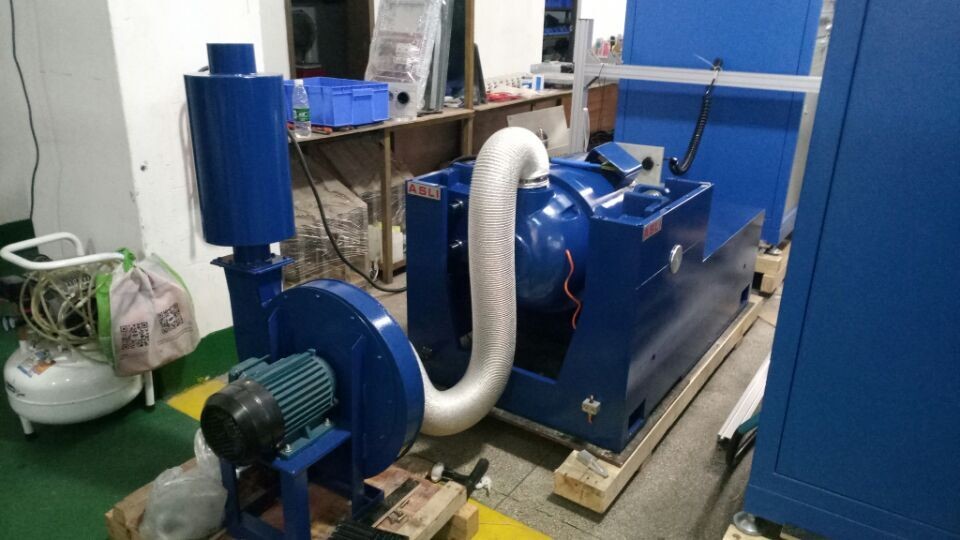

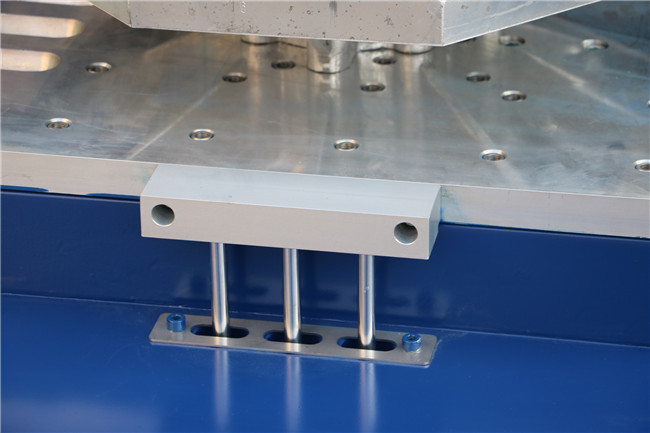

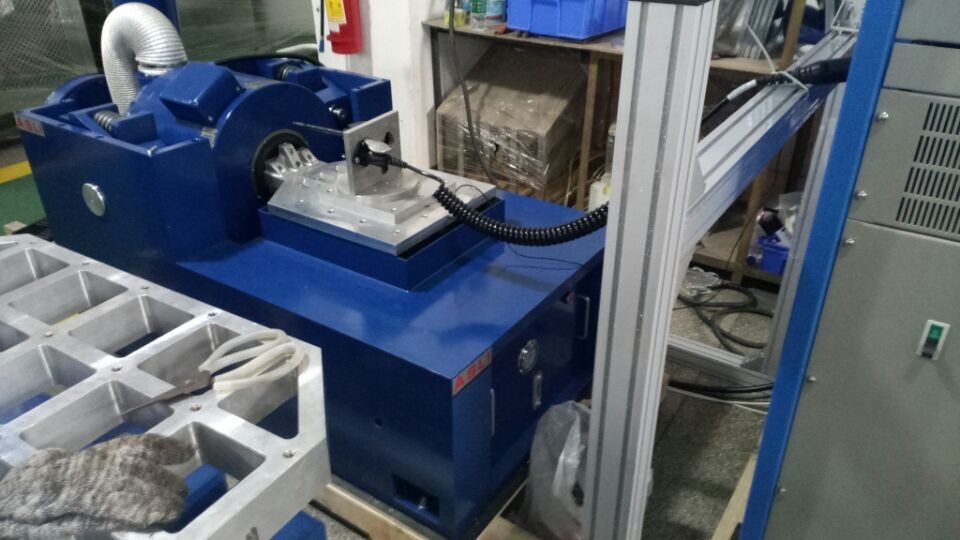

Фотографии для справки:
Визит клиентов в компанию ASLi:
