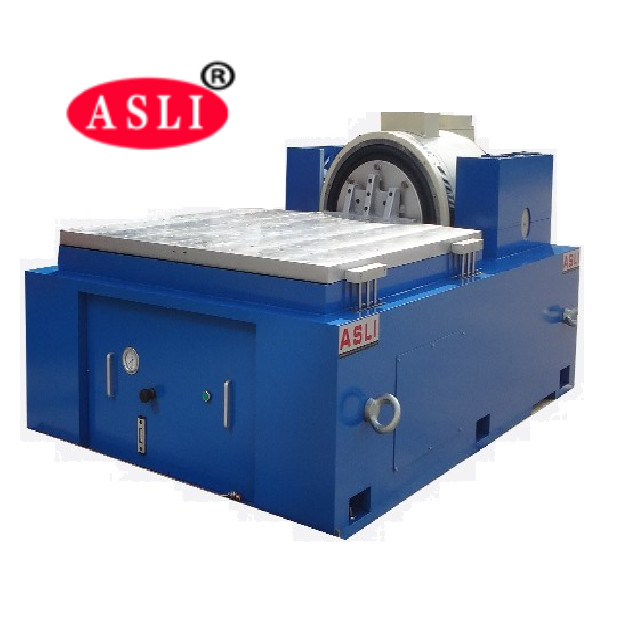

3-3000Гц высокочастотные вибрационные испытательные оборудования вертикальные и горизонтальные скамейки шокирования для автомобилей
Применение
Высокочастотный вибрационный шейкер использует "двойную магнитную схему", "самогенерируемые круги действия скелета", "воздушную поддержку" и "подшипники ролика и линейное руководство","изоляция трюниона" - передовые современные технологии и специальные технологии, может быть завершена в трехосевых синусоидных вибрационных испытаниях X, Y, Z и широкополосных случайных вибрационных испытаниях, которые должны быть завершены классическим (половина синуса) импульсным и спектровым испытанием реакции на удар.Он широко используется в национальной обороне., вооружения, авиации, аэрокосмической промышленности, связи, электроники, электрических приборов, связи, бытовой техники и других областях.
(1) Номинальная сила: синусная сила 10000N; случайная сила 10000N; ударная сила 20000N;
(2) Диапазон частот: от 3 Гц до 3000 Гц, фиксированная частота, перемещение вперед и назад, синус, случайный, удар
(3) Режим с частотой стерилизации: линейный, логарифмический, стерилизация туда-обратно, фиксированная частота
(4) Частота просмотра: от 1 до 32767
(5) Время частоты просмотра: фиксированная частота / однократная 1-3600 мин, можно отображать кривые частоты просмотра.
(6) Максимальное ускорение 1000 м/с2(без нагрузки)
(7) Максимальная скорость: 1,8/с
(8) Максимальное перемещение: 51 мммп-п (без нагрузки), двойной пик
(9) Ударное смещение: 51 мм
(10) Масса движущейся катушки:14кг
(12) Вибрационная волна: синус, случай, удар

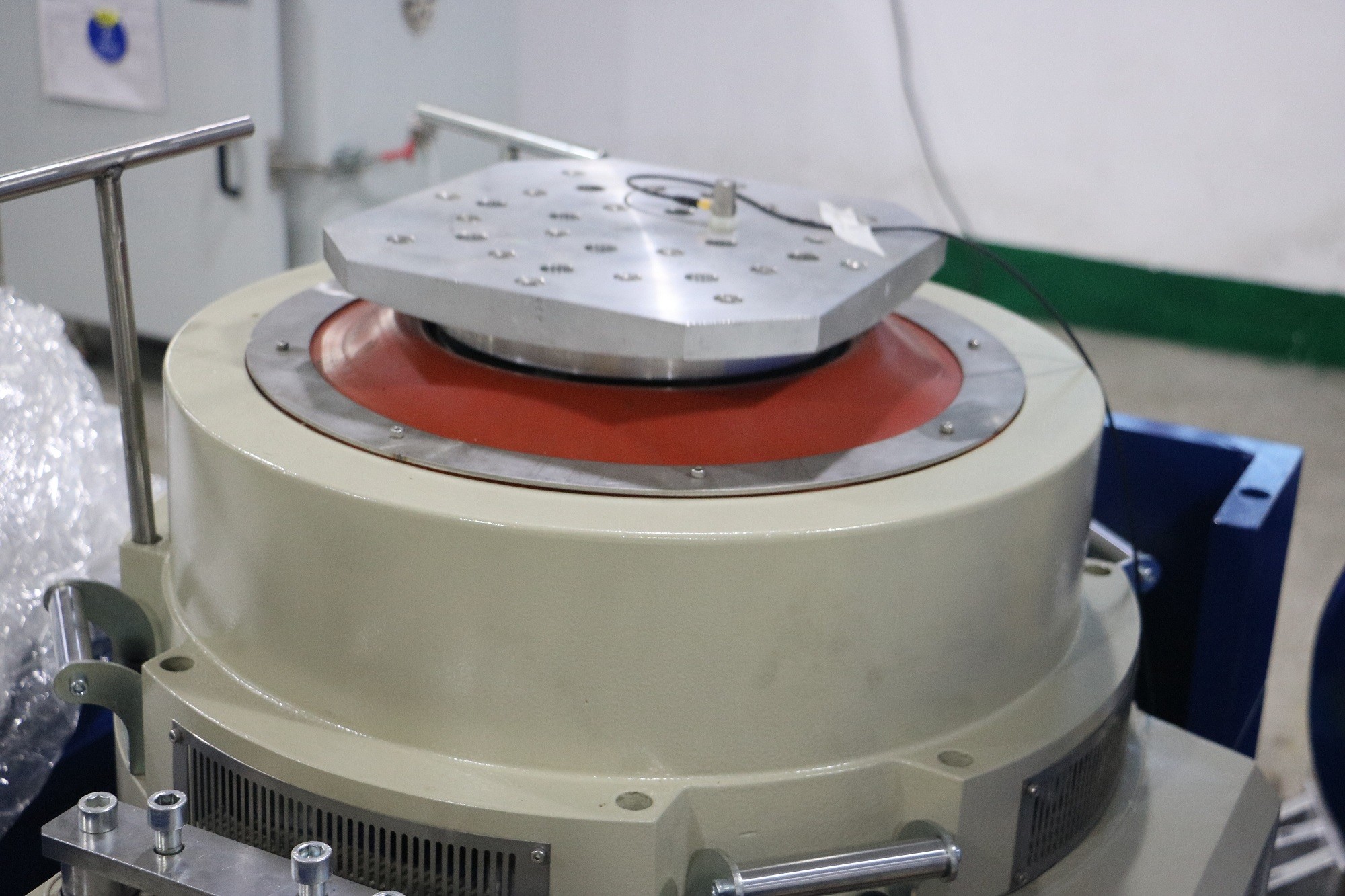

(13) Диаметр движущейся катушки: Φ240 мм
(14) Размер вибрационной системы: W1060xH750xD845mm
(15) Вес системы вибрации: 960 кг

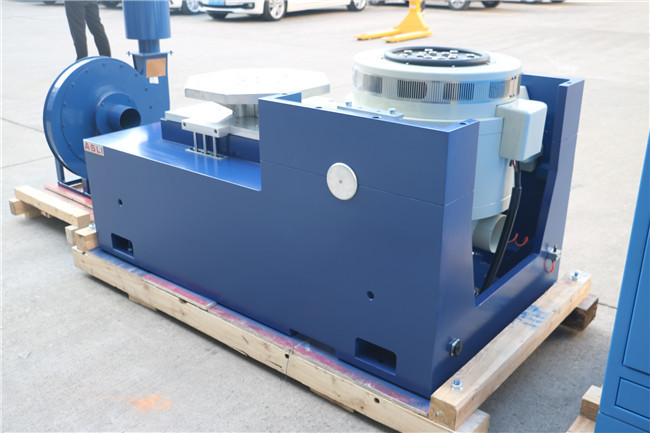

(16) 600*600 мм вертикальный расширитель и 600*600 мм горизонтальный сдвижной стол
Технические параметры:
| Имя | Таблица/испытатель вибрации для упаковки автозапчастей | ||||||||
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость ((m/s) | Номинальное смещение (p-p) мм | Максимальная нагрузка (кг) | движущаяся катушка (кг) | Размер движущейся катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

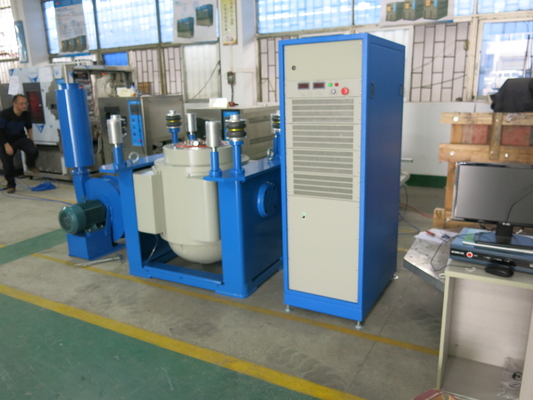

(1) Вибрационный генератор 1 комплект
(2) Контроллер вибрации 1 комплект
(3) Коммуникационная камера соединения 1 набор
(4) Усилитель мощности DA-10 1 комплект
(5) Мощность возбуждения 1 pc
(7) Программное обеспечение для драйверов 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
(10) Цветовой принтер 1 комплект ((Необязательно)
(11) Датчик ускорения (включает выходную линию) 1 pc
(12) Вибрационное устройство 1 набор (необязательно, в зависимости от пробы)

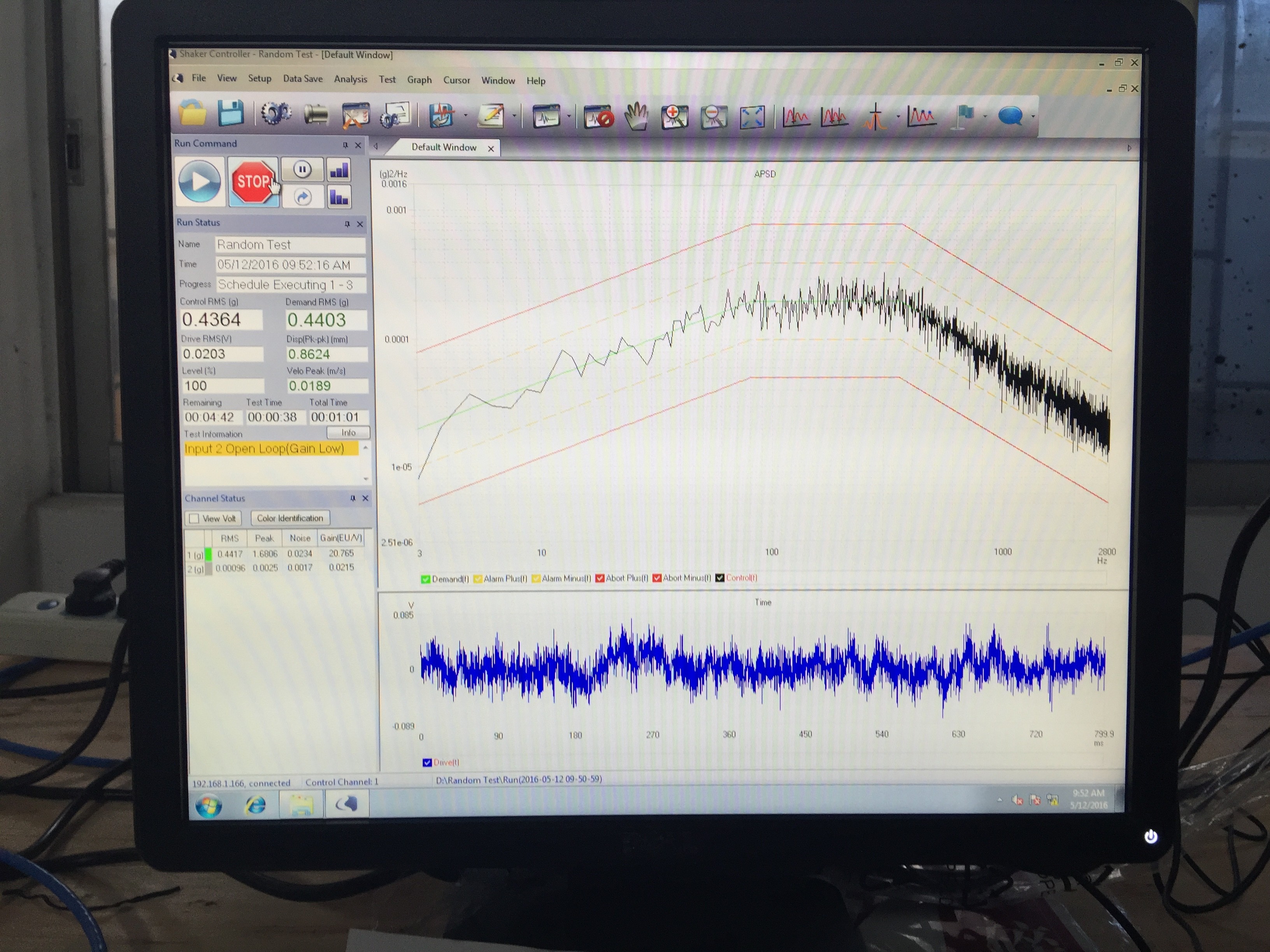

Цифровой вибрационный контроллер
Вибрационный контроллер - это новейший дизайн нашей компании
который использует передовую международную распределенную систему
архитектура, и его ядро является последним TMS320 серии
32-битный высокоскоростной процессор с плавающей запятой TI
Отчет о испытаниях автоматически генерируется в
Во время или после испытаний,
Отчет о испытании может быть отредактирован, а затем сгенерирован
автоматически или вручную.
