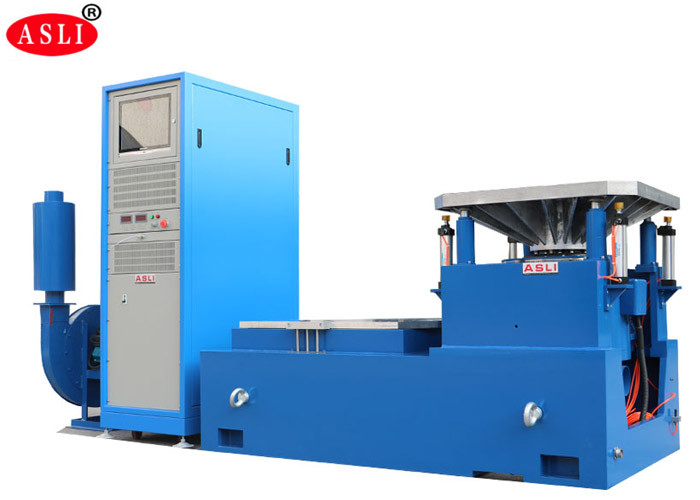

Динамические электродинамические вибраторы с 3 различными осями, программируемое промышленное виброиспытательное оборудование
Применение

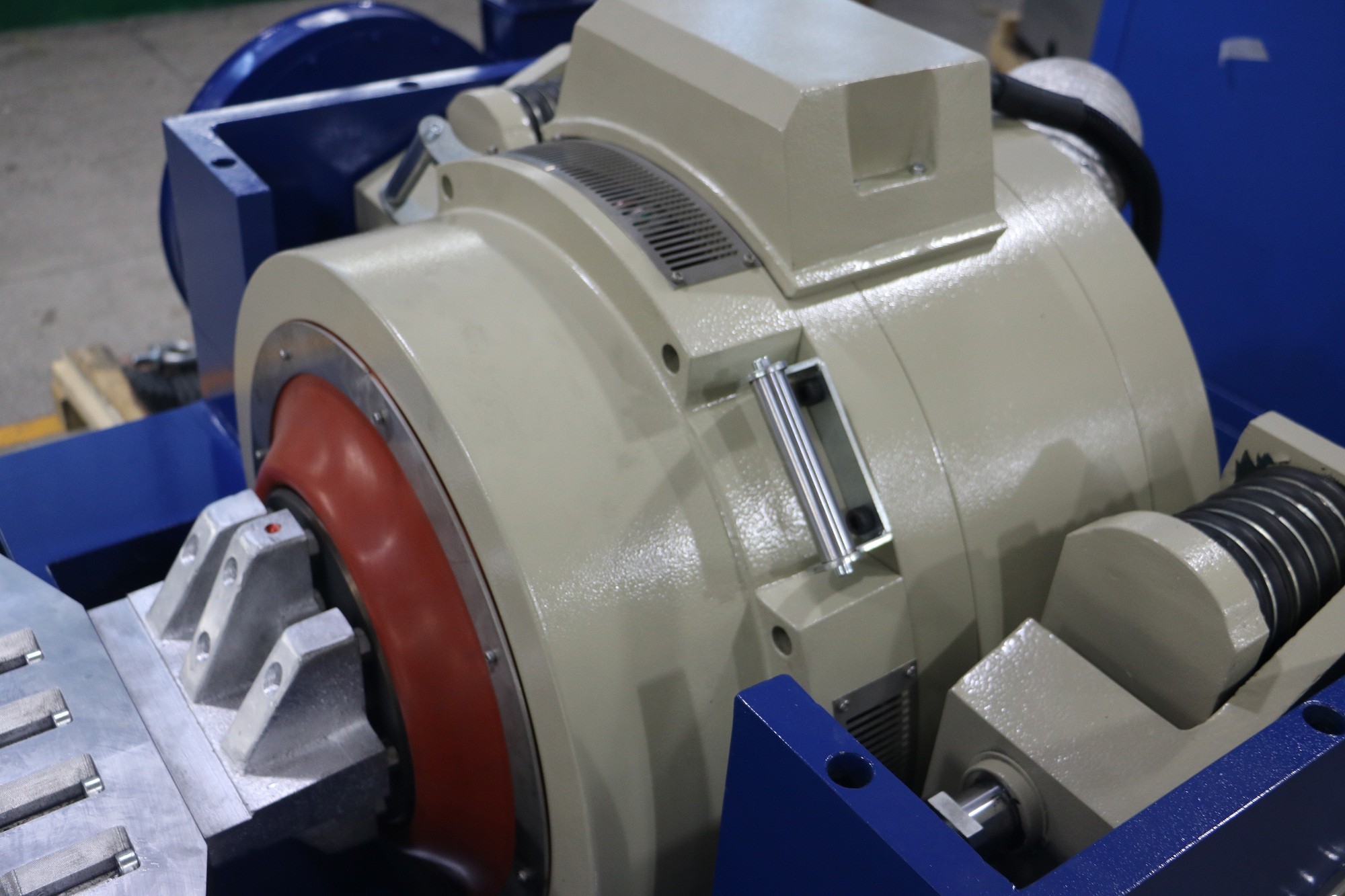

Высокочастотный вибратор использует передовые современные технологии и специальные технологии, такие как «двухмагнитная схема», «самогенерирующиеся кольца скелета», «воздушная поддержка» и «подшипники качения и линейные направляющие», «изоляция цапфы». Он может выполнять синусоидальные вибрационные испытания по трем осям X, Y, Z и широкополосные случайные вибрационные испытания, а также классические (полусинусоидальные) импульсные испытания и испытания на спектр отклика на удар. Широко применяется в оборонной промышленности, производстве оружия, авиации, космонавтике, связи, электронике, электроприборах, бытовой технике и других областях.
(1) Номинальная сила: синус 10000 Н; случайная сила 10000 Н; ударная сила 20000 Н;
(2) Диапазон частот: от 3 Гц до 3000 Гц, фиксированная частота, прямой и обратный развертка, синус, случайный, удар
(3) Режим развертки частоты: линейный, логарифмический, прямой и обратный развертка, фиксированная частота
(4) Количество разверток частоты: от 1 до 32767
(5) Время развертки частоты: фиксированная частота/одиночная 1-3600 мин, кривые развертки частоты могут отображаться.
(6) Макс. ускорение 1000 м/с2(без нагрузки)
(7) Макс. скорость: 1,8 м/с
(8) Макс. смещение: 51 мм (пик-пик) (без нагрузки), двойной пик
(9) Ударное смещение: 51 мм
(10) Вес подвижной катушки: 14 кг
(12) Вибрационная волна: синус, случайная, удар
(13) Диаметр подвижной катушки: Φ240 мм
(14) Размеры вибрационной системы: Ш1060xВ750xГ845 мм
(15) Вес вибрационной системы: 960 кг

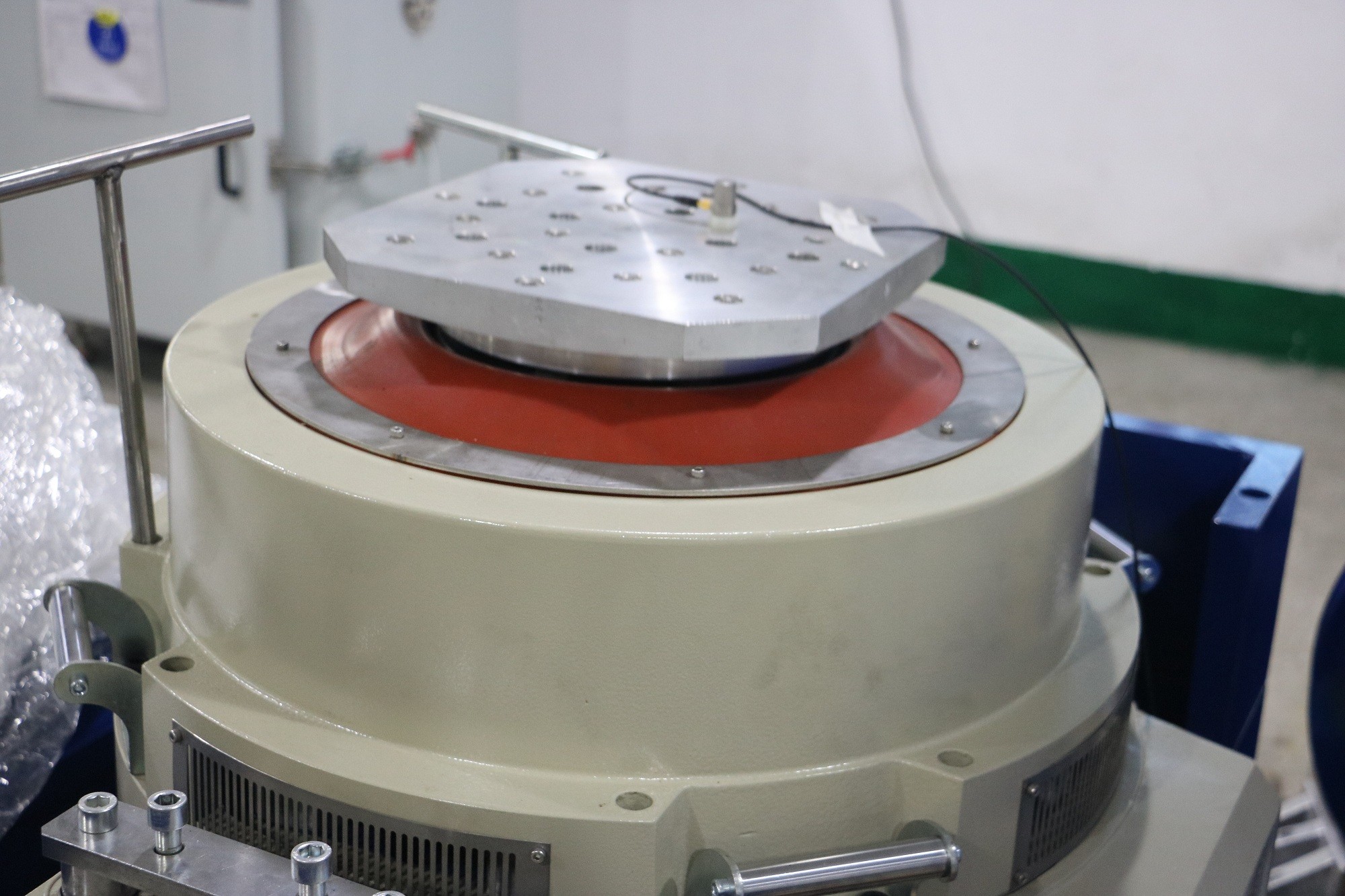

(16) Вертикальный экспандер 600x600 мм и горизонтальный слайд-стол 600x600 мм
Технические параметры:
| Наименование | Вибрационный стол для упаковки/Вибрационный испытательный стол для автозапчастей | ||||||||
| Модель | Номинальная синусоидальная сила (Н) | Номинальная случайная сила (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (пик-пик) мм | Макс. нагрузка (кг) | подвижная катушка (кг) | Размеры подвижной катушки (мм) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Вибрационный генератор 1 комплект
(2) Вибрационный контроллер 1 комплект
(3) Камера связи 1 комплект
(4) Усилитель мощности DA-10 1 комплект
(5) Источник возбуждения 1 шт.
(7) Программное обеспечение драйвера 1 комплект
(8) Система охлаждения 1 комплект
(9) Промышленный компьютер 1 комплект
(10) Цветной принтер 1 комплект (опционально)
(11) Датчик ускорения (включая выходную линию) 1 шт.
(12) Крепление для вибрации 1 комплект (опционально, в зависимости от тестового образца
Цифровой вибрационный контроллер
Вибрационный контроллер - это новейшая разработка нашей компании, основанная на международной передовой распределенной системной архитектуре, с использованием новейшего 32-битного процессора с плавающей запятой серии TMS320 компании TI. Отчет об испытаниях автоматически генерируется в Word. Во время или после испытаний отчет может быть отредактирован, а затем сгенерирован автоматически или вручную.
