6KN электродинамический стандарт машины для испытания на вибрационную стойкость ISTA
Product Details
| синусная сила: | 6000n | Скорость: | 1,6 м/с |
|---|---|---|---|
| Смещение: | 25 мм | Частота: | 3 ~ 3500 Гц |
| загрузка: | 180 кг | Ускорение: | 100 г |
| арматура: | 230 мм | ||
| Выделить |
Машина для испытания на вибрационную стойкость ISTA,Машина для испытания на вибрационную стойкость 6KN,Машина вибрации ISTA электродинамическая |
||
Product Description

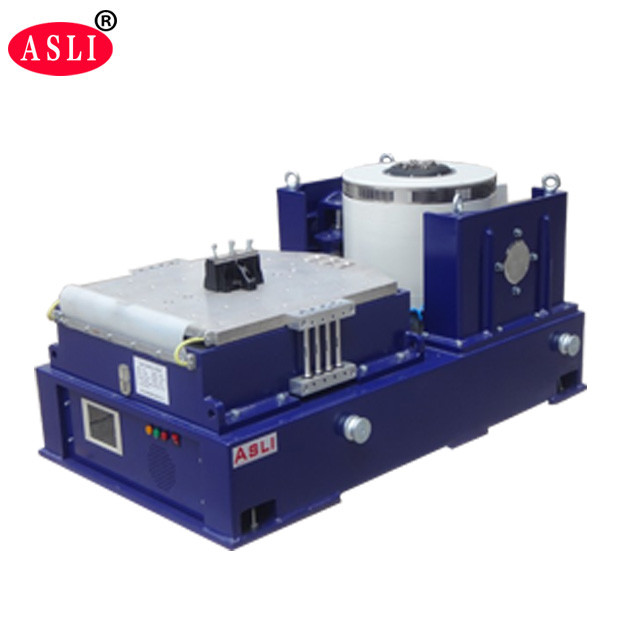

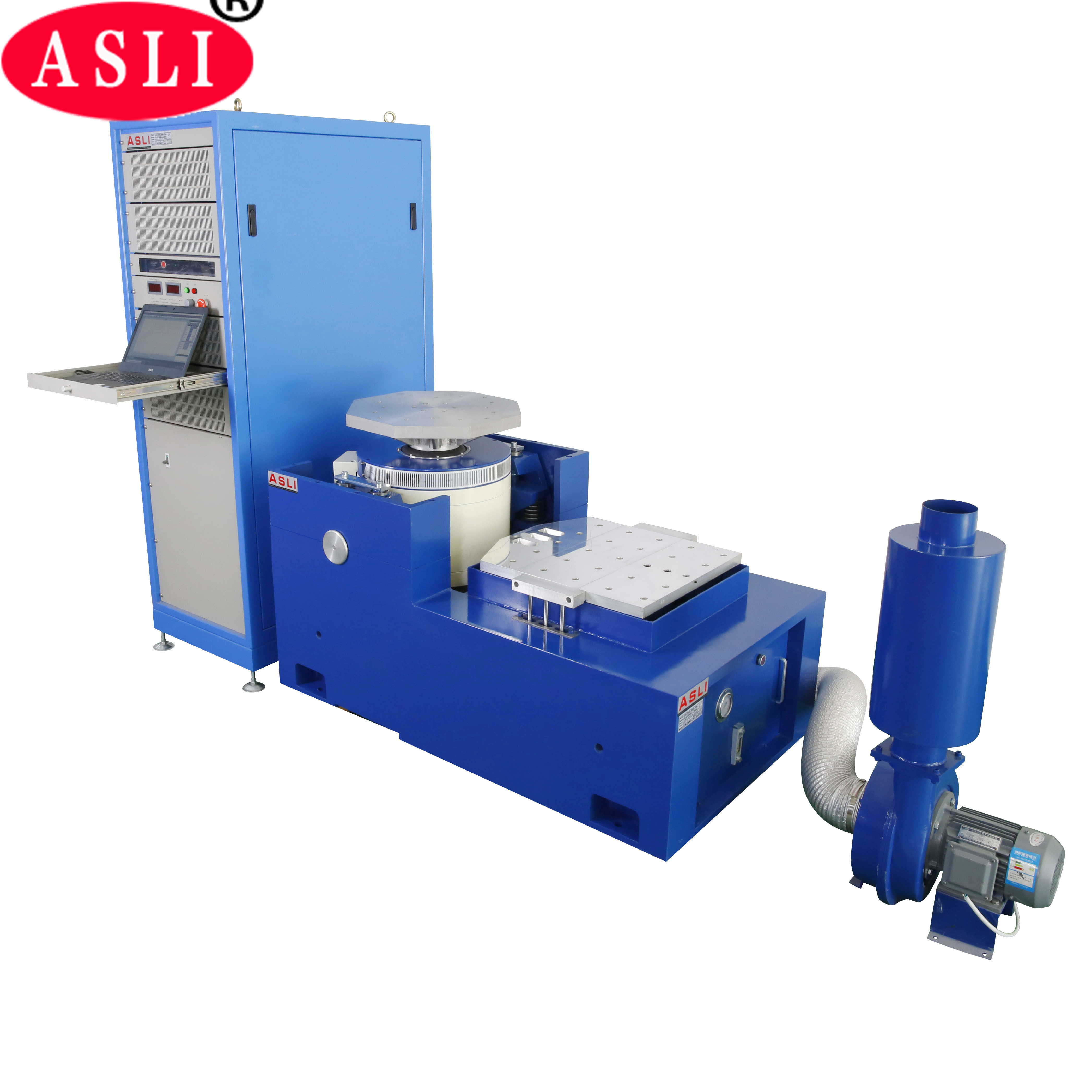

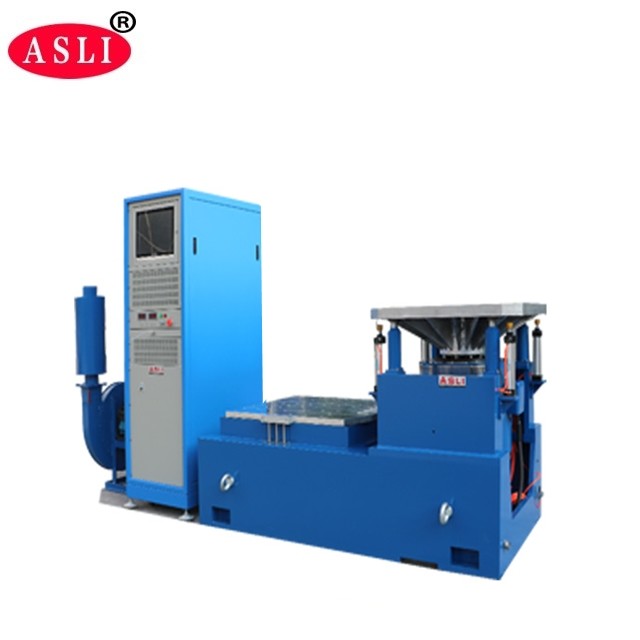

Энергосберегающий электродинамический вибратор-шейкер, разработанный в соответствии со стандартами ISTA.
Этот высокочастотный вибратор-шейкер использует передовые современные технологии, включая двухмагнитную схему, самогенерирующиеся кольца действия каркаса, воздушную поддержку, роликовые подшипники с линейным направлением и изоляцию цапфы. Он способен выполнять синусоидальные вибрационные испытания по трем осям X, Y и Z, а также широкополосные случайные вибрационные испытания, наряду с классическими (полусинусоидальными) импульсами и испытаниями спектра реакции на удар. Он широко используется в оборонной промышленности, производстве оружия, авиации, космонавтики, связи, электроники, электроприборов и бытовой техники.
- Номинальное усилие: Синусоидальное усилие 6000 Н; случайное усилие 6000 Н; ударное усилие 12000 Н
- Диапазон частот: от 5 Гц до 3500 Гц — фиксированная частота, прямой и обратный развертка, синус, случайная, удар
- Режим развертки частоты: Линейный, логарифмический, прямой и обратный развертка, фиксированная частота
- Количество разверток частоты: от 1 до 32767
- Время развертки частоты: Фиксированная частота / одиночная 1–3600 мин; кривые развертки частоты могут отображаться
- Макс. ускорение: 1000 м/с² (без нагрузки)
- Макс. нагрузка: 180 кг
- Макс. смещение: 25 мм п-п (без нагрузки), двойной пик
- Импульсное смещение: 25 мм
- Вес подвижной катушки: 6,5 кг
- Направления вибрации: Вертикальное
- Вибрационная волна: Синус, случайная, удар
- Диаметр подвижной катушки: Ø230 мм
- Размеры вибрационной системы (мм): Ш850 × В750 × Г550 мм
- Вес вибрационной системы: 590 кг

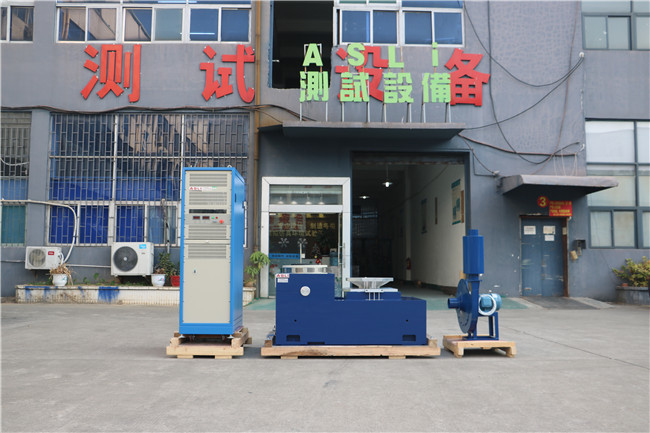

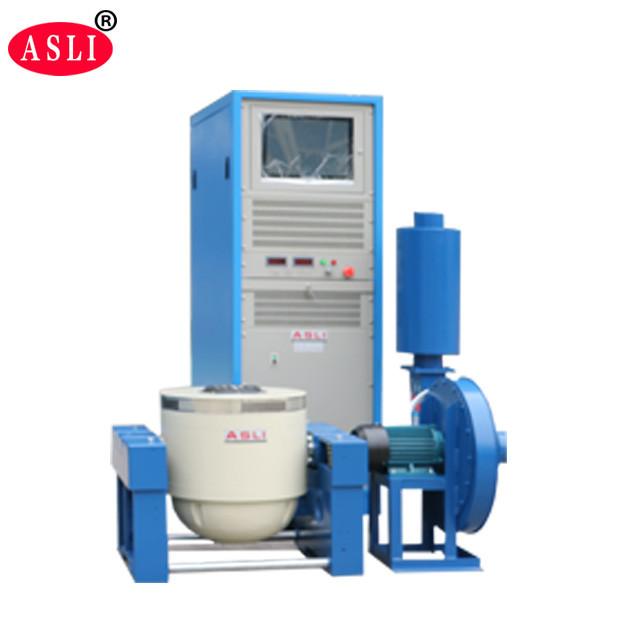

- Вибрационный генератор — 1 комплект
- Вибрационный контроллер — 1 комплект
- Камера связи — 1 комплект
- Усилитель мощности DA-6 — 1 комплект
- Возбуждающая мощность — 1 шт.
- Драйверное программное обеспечение — 1 комплект
- Система охлаждения — 1 комплект
- Промышленный компьютер — 1 комплект
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размер подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
Модель ES-6 является стандартной конфигурацией для данного продукта. Другие модели доступны для более высоких требований к усилию и нагрузке.
- Хорошо спроектированный каркас динамического кольца с более высокой частотой осевого резонанса.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная и рациональная конструкция.
- Роликовые подшипники коромысла с прямолинейной и ориентированной на импорт жесткостью композитного корпуса, обеспечивающие высокую нагрузочную способность при эксцентриковой нагрузке.
- Изолирующий фундамент цапфы, предназначенный для вибрационных испытаний, с удобной мобильной установкой.
- Передовая технология в подвижной системе обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника с малым эффектом воздушного шара, повышающая несущую способность подшипника вибростенда и улучшающая низкочастотные характеристики.
