Вибрационная испытательная система SGS 1000 кг.F высокочастотного типа
Вибрационный стол для синусоидальных и случайных вибраций / 3-осевая испытательная машина для направления вибрации имитирует ряд контролируемых вибраций (океанская волна, порыв ветра, землетрясение, дождь...), вызванных естественными или искусственными факторами. Испытание продукции на устойчивость к транспортировке и вибрационной среде в течение всего срока службы, следовательно, контроль качества продукции и разработка лучших продуктов. Широко применяется в оборонной промышленности, авиации, космонавтике, связи, электронике, автомобилестроении, бытовой технике и т. д.
Особенности
1. Легкий якорь, высокая жесткость, частота 4000 Гц.
2. Компьютерное линейное управление, немедленное сохранение материалов.
3. Отображение управляющей диаграммы.
4. Низкое сопротивление и высокопроизводительная конструкция, высокая эффективность, низкая стоимость.
5. Высокая надежность, низкая частота отказов.
| Вибрационная испытательная машина электродинамического типа | |||
| Модель | ES-3 | ES-6 | ES-10 |
| Номинальное синусоидальное усилие (Н) | 2940 | 5880 | 9800 |
| Случайное усилие (Н) | 2940 | 5880 | 9800 |
| Ударное усилие (bmx) | 5880 | 11760 | 19600 |
| Частота (Гц) | 5-3500 | 5-3000 | 5-3000 |
| Максимальное ускорение (м/с2)) | 980 | 980 | 1000 |
| Номинальная скорость (м/с) | 1.6 | 1.5 | 2.0 |
| Макс. смещение (мм p-p) | 25 | 25 | 25 |
| Максимальная нагрузка (кг) | 120 | 200 | 120 |
| Потребляемая мощность (кВА) | 7.5 | 17 | 22 |

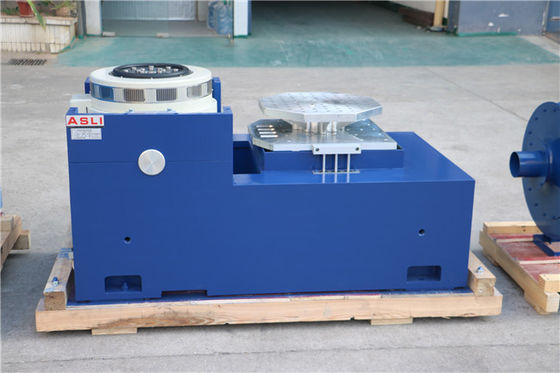

Особенности горизонтальной стойки:

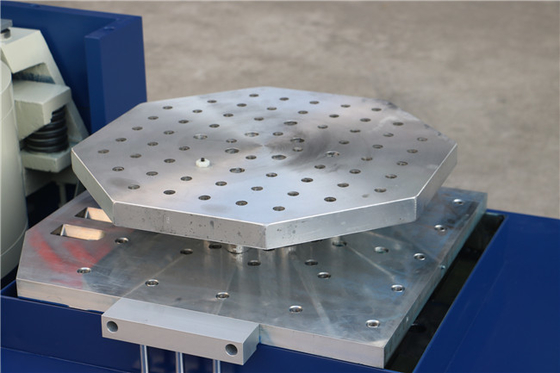

Внутри небольшого загрузочного стола для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всего стола машины.
Горизонтальный стол и вибрационный стол являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Статическая прецизионная направляющая, V-образная, с устойчивостью к наклону и устойчивостью к смещению нагрузки.
Встроенный масляный насос, хорошая структура и простота эксплуатации.
Технические параметры горизонтального расширителя:
| Модель | Размер стола (мм) | Диапазон частот (Гц) | Вес движущихся частей (кг) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Если вам нужна дополнительная информация о системах вибрационных испытаний электромагнитного типа с ускорением 100g, пожалуйста, не стесняйтесь отправлять свои запросы.
