Система испытаний вибрации воздушного охлаждения Динамический миксер стол с образцом фикстуры на заказ
Для системы испытания вибрации, пожалуйста, подготовиться к ниже и отправить свой запрос, мы поможем порекомендовать вам подходящую модель
Описание образца
Испытательная масса образца
Размеры образца
Профиль испытания, если имеется
Максимальное ускорение испытания
Испытание в направлении X,Y,Z или только в направлении Z
Спецификация моделиСистема испытаний вибрации воздушного охлаждения Динамический миксер стол с образцом фикстуры на заказ
| Спецификация системы | |||
| Модель системы: | ES- 3 | ||
| Диапазон частот: | 3 ~ 3500 | ||
| Номинальная сила | Синус N | 3000 | |
| Случайный N | 3000 | ||
| Шок N | 6000 | ||
| Максимальный акцент. | синус (м/с2) | 1000 | |
| Случайный (m/s2 rms) | 1000 | ||
| Удар ((m/s2) | 2000 | ||
| Максимальный Вел. | синус (м/с2) | 1.6 | |
| Удар ((m/s2) | 1.6 | ||
| Максимальный диспетчер. | Максимальное количество путешествий мм (п-п) |
25 | |
| Перемещающая катушка | 30,5 кг | ||
| Размер движущейся катушки | Диаметр 230 мм | ||
| Максимальная нагрузка: | 100 кг | ||
Другие доступные вибрационные трещины
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Пример вибрации для случайного тестирования
Особенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентации, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент посвящен использованию гормонов, установка мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.Технические параметры горизонтальной таблицы вибраций (испытание по оси X,Y)
Технические параметры вертикальной вибрационной таблицы ((Z, испытание по оси):

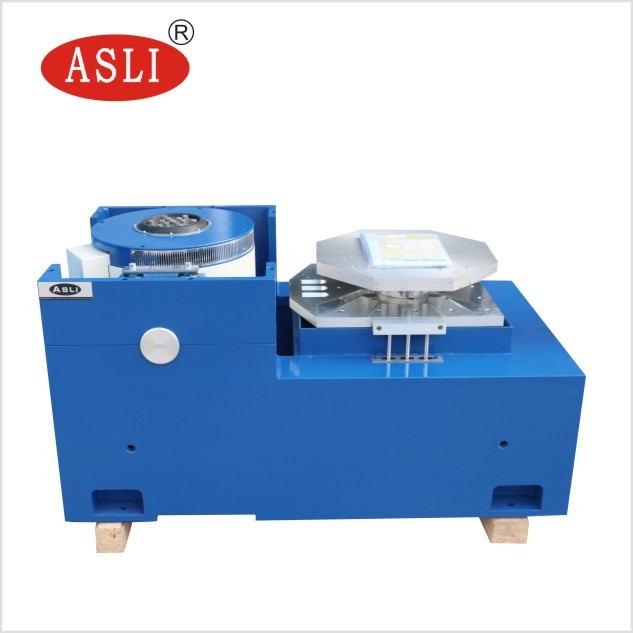

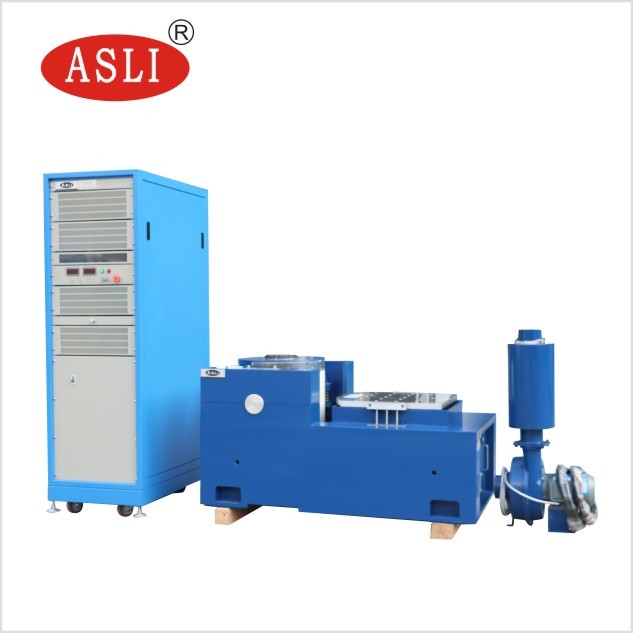

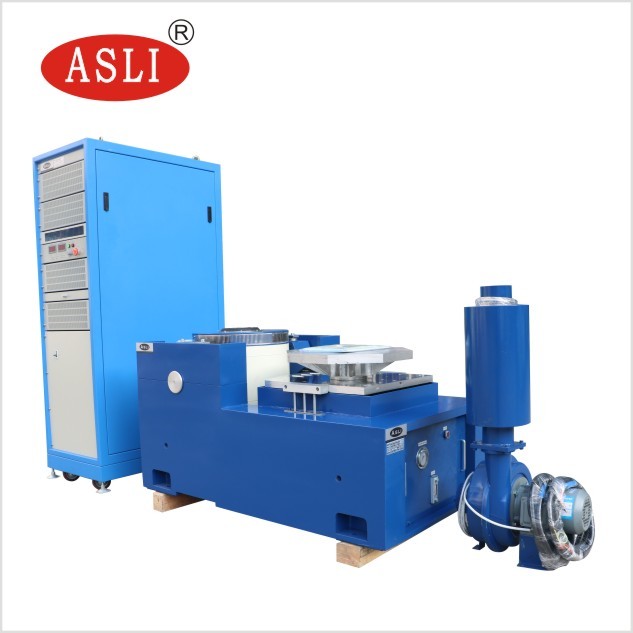

Фотографии для справки:

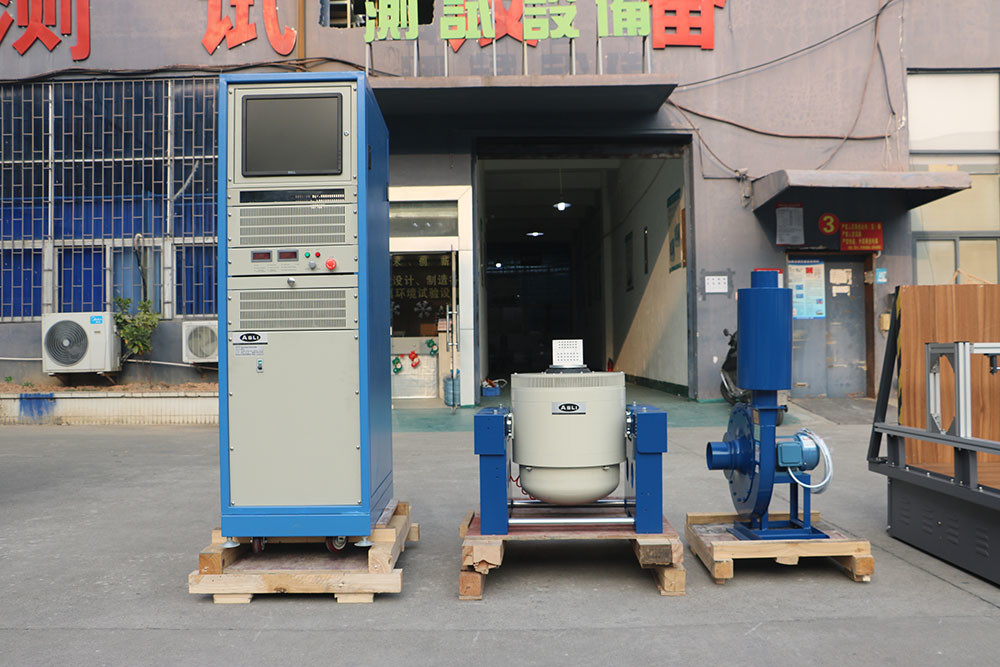

Изображение упаковки:
Любые вопросы Система испытаний вибрации воздушного охлаждения Динамический миксер стол с образцом Fixutre на заказ добро пожаловать к нам
