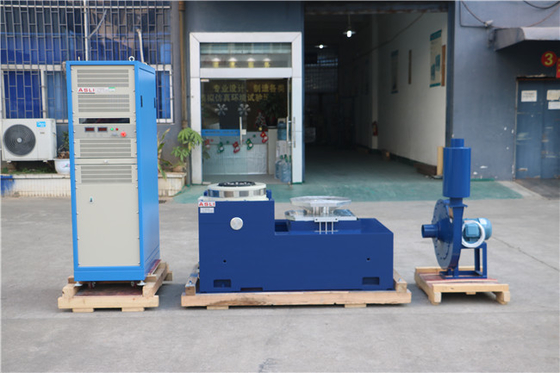

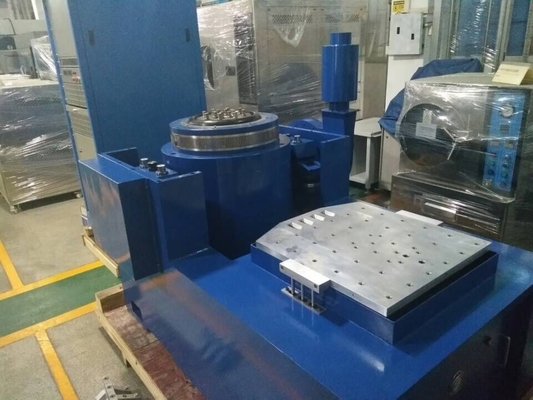

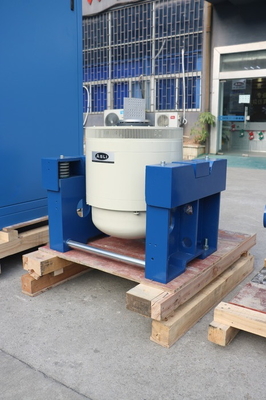

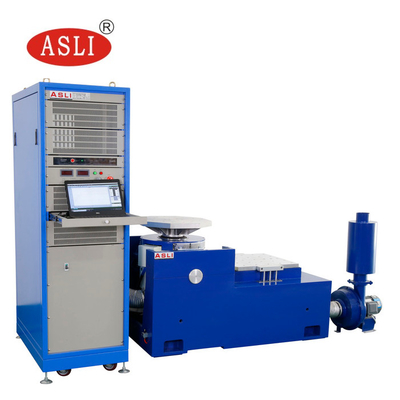

Высокоускорительные электродинамические вибраторы стандарта UN 38.3 IEC 62133 для испытаний аккумуляторных элементов
Система вибрационных испытаний в основном используется для испытаний продукции в условиях вибрации и ударов, испытаний на экологический стресс, испытаний на надежность.
Электромагнитный вибратор полностью соответствует стандарту для тестирования батарей, моделирования, при определенных условиях вибрационных испытаний батареи, батарея или аккумуляторная сборка закрепляется на вибростоле, в соответствии с заданными частотой, ускорением и режимом смещения вдоль трех взаимно перпендикулярных направлений образца батареи измеряется, батарея не должна протекать, не терять заряд, не ломаться, не гореть и не взрываться.
Технические параметры:
Модель |
Номинальная синусоидальная Сила (Н) |
Номинальная случайная Сила (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (пик-пик) мм |
Макс. нагрузка (кг) | подвижная катушка (кг) |
Размер подвижной катушки (мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5л | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
Стандарт испытаний:
GB/T 31486-2015
UL 1642:2012
UL 2054: 2012
UN38.3(2012)
IEC62133-2:2017
IEC 62281: 2004
IEC 60086: 2007
Область применения вибрационных испытаний чрезвычайно широка: от печатных плат, батарей, самолетов, кораблей, ракет, ракет-носителей, автомобилей и бытовой техники до других промышленных изделий. Если вам нужна дополнительная информация о Высокоускорительные электродинамические вибраторы стандарта UN 38.3 IEC 62133 для испытаний аккумуляторных элементов, пожалуйста, не стесняйтесь отправлять свои запросы.
