Система испытаний на механические вибрации ES-10.pdf

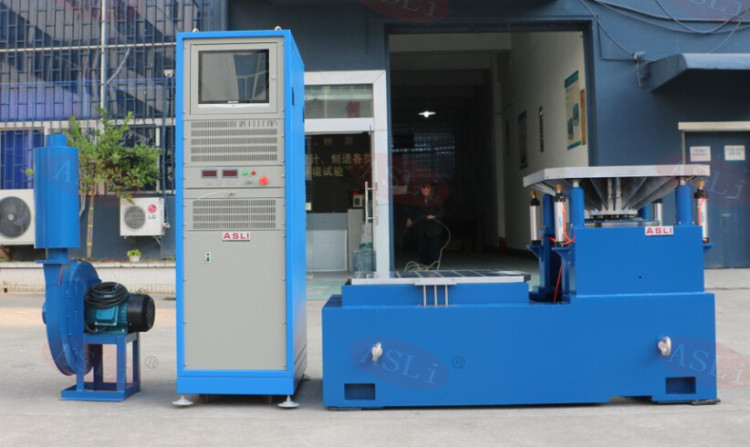

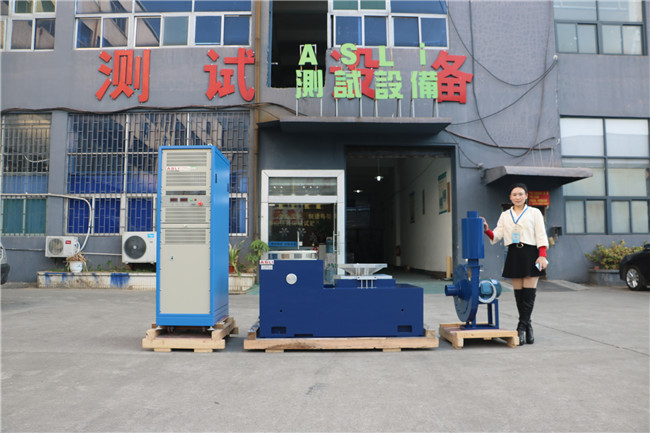

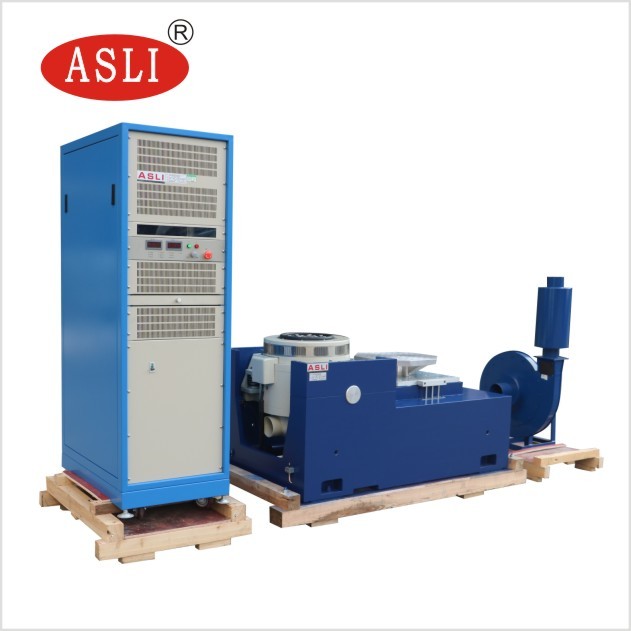

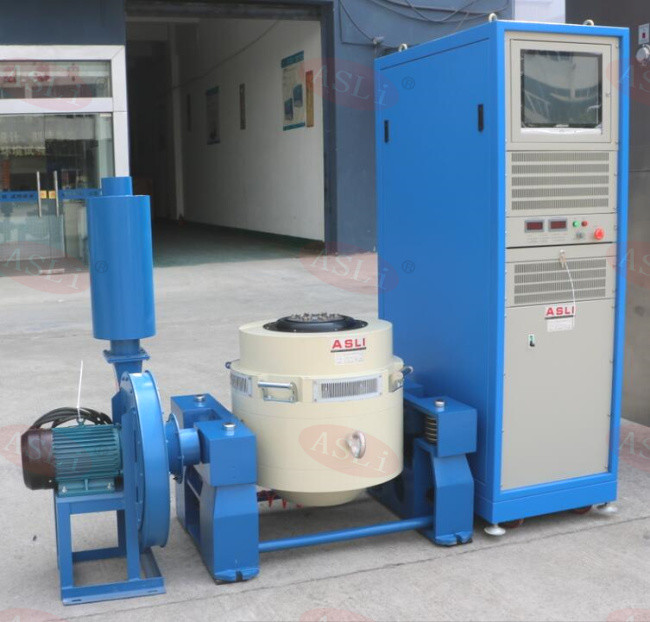

Транспортная симуляция Универсальный вибрационный тестер/электромагнитный шейкер
Максимальный уровень ускорения электромагнитного вибрационного испытателя определяется максимальнымПри низкой частоте смещение движущейся части ограничивается таким образом, чтоУскорение не достигнет высокого уровня.чем верхний предел диапазона частот.
Производительность генератора вибрации может быть отражена на диаграмме, которая отображает максимальнуюИспользуя график log-log, ограничение смещенияможет быть выражена прямой линией с уклоном 6 дБ/октаву.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Электромагнитный шейкер Особенности:
1Прочная система подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
2. грузовой центр подушки безопасности с высокой статической жесткостью и низкой динамической жесткости, сильная грузоподъемность, идеальная производительность на изменение амплитуды.

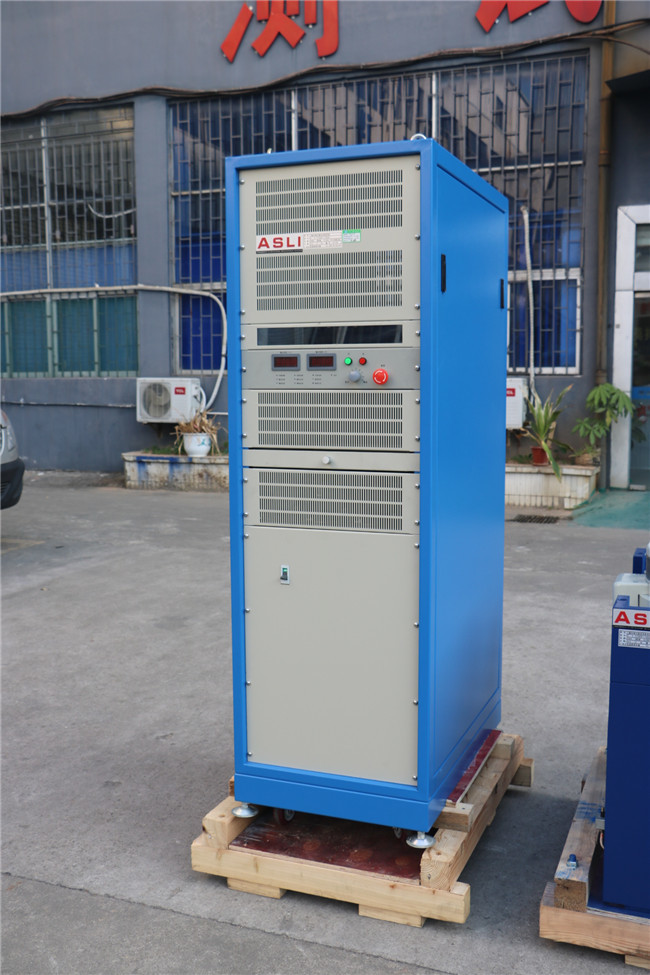

3Высокоэффективное переключение питания класса D, пиковый ток 3-сигмы, низкое потребление энергии и минимальное гармоническое искажение.
4Быстрая самодиагностика с защитой, высокая надежность безопасности.
5Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации.

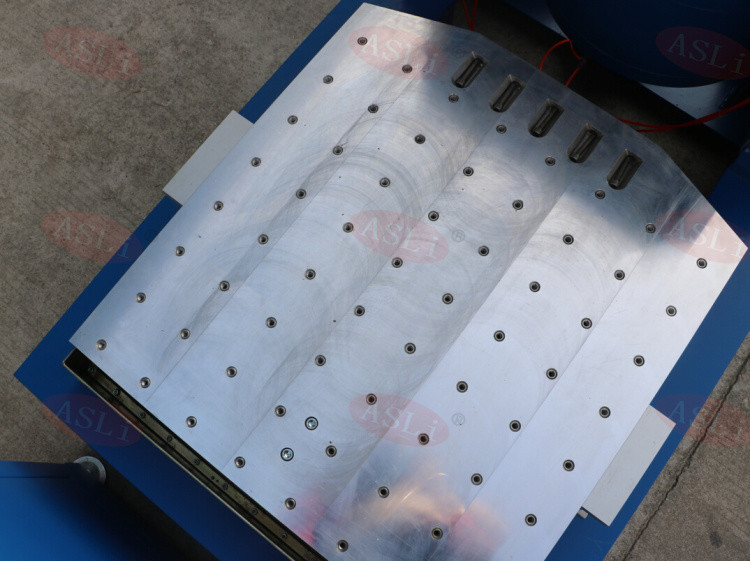

6Горизонтальные и вертикальные платформы расширения для различных применений.
Гарантия и обслуживание
С даты приема оборудование полностью бесплатно в течение 1-летнего гарантийного периода (природные катаклизмы, аномальная мощность, неправильное использование, повреждения, вызванные ненадлежащим обслуживанием),и покупатель соблюдает условия храненияДалее, из-за неисправности испытательной коробки изготовления проблемы качества,Поставщик будет направлять персонал по техническому обслуживанию для проведения бесплатного технического обслуживания в соответствии с сроком обязательства по обслуживанию после уведомления..
Обучение на месте может проводиться в соответствии с требованиями контракта при установке и вводе в эксплуатацию оборудования для пользователя и его вводе в эксплуатацию;
Пользователь может быть организован, чтобы прийти в компанию для технического обучения на месте во время завода ввода в эксплуатацию, так что клиент может понять производительность оборудования,обучать правильному методу использования, эксплуатация, рутинное обслуживание, обнаружение и устранение ошибок, а также снижение неисправностей, вызванных неправильным использованием оборудования.
