3000kg. Оборудование для испытаний вибрации f случайное

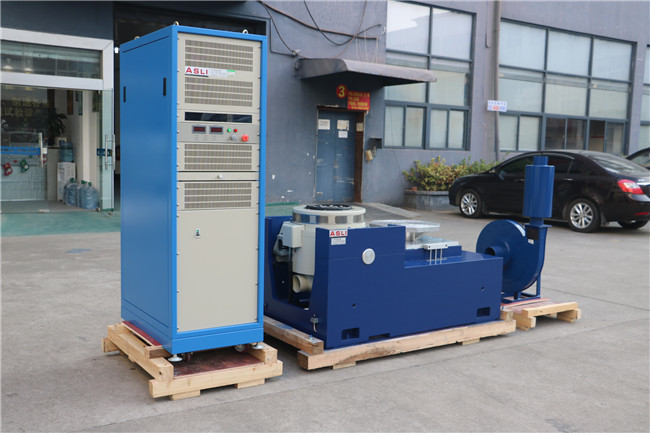

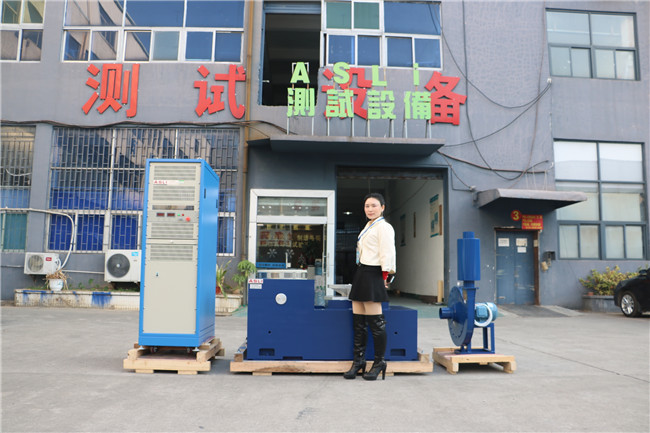

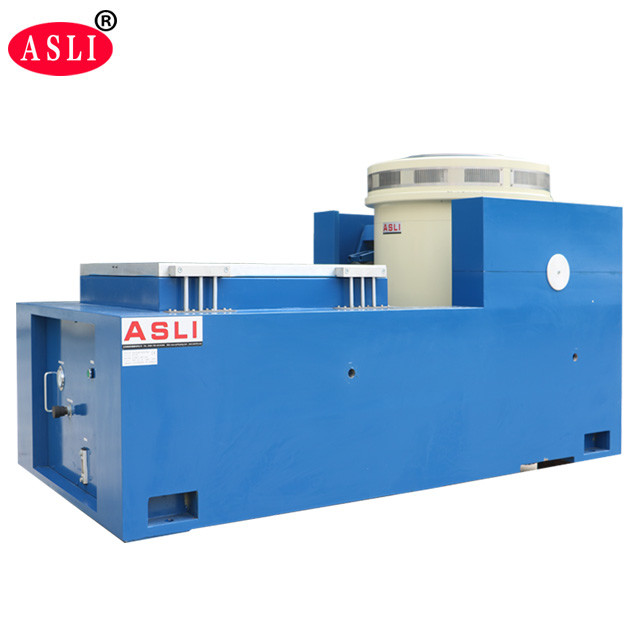

Трехосное электродинамическое оборудование для испытаний на случайные вибрации с большим ходом

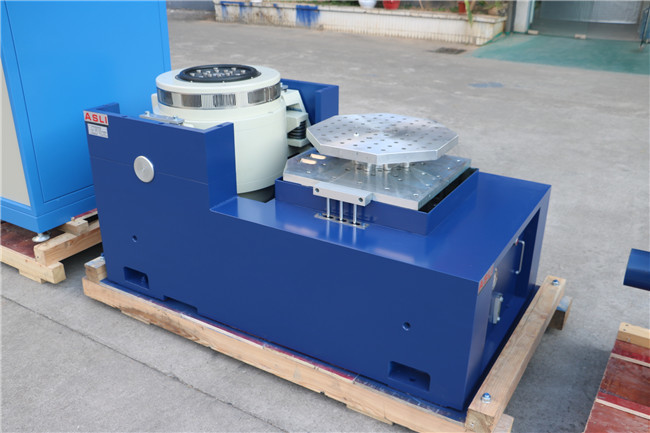

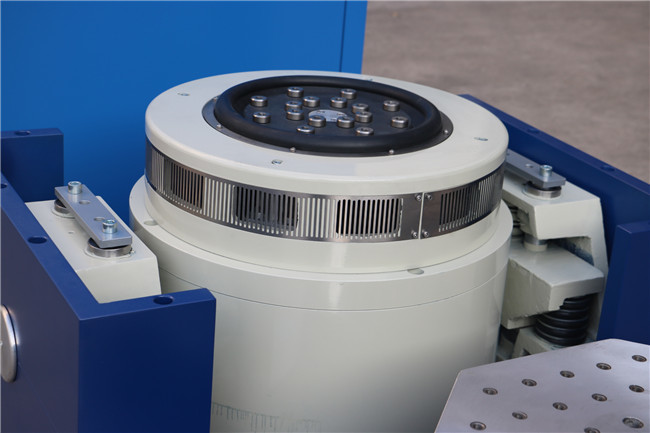

Вибрационный стол воздушного охлаждения серии представляет собой систему испытаний на вибрацию в широком диапазоне частот, предназначенную для небольших и средних образцов. Диапазон частот может достигать 3000 Гц (модель 385 может достигать 5000 Гц). Каждая модель вибрационного стола использует полукруглые опорные элементы из металла с надежной проверкой на месте (углепластиковая плита для моделей 616, 816 и 624), а также линейный подшипник с высокой жесткостью в качестве системы направления подвижной катушки.

Технические параметры

Модель	Номинальная Сила (Н)	Макс. Сила (Н)	Частота Диапазон (Гц)	Макс. Ход (мм)	Макс. Ускорение (g)	Макс. Скорость (м/с)	Диаметр Якоря (кг)	Макс. Нагрузка (кг)	Диаметр Якоря (мм)
ES-30	30000	30000	3–2800	1000	1.8	5	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600

Обзор контроллера

Система управления вибрацией и измерения предназначена в первую очередь для испытаний на вибрацию и анализа сигналов. Ключевые особенности системы включают:

• Возможность проведения синусоидальных разверток
• 1 канал управления и измерения
• Диапазон частот до 5000 Гц
• Режимы развертки частоты, огибающей, равной амплитуды, равной скорости, равного ускорения и переменного ускорения
• Режимы анализа: среднеквадратичное значение и отслеживающая фильтрация
• Режимы развертки частоты: линейная логарифмическая, положительная и отрицательная развертка, а также фиксированная частота

Поиск и удержание резонанса

Поиск резонанса: Система может выполнять поиск резонансных случаев, идентифицируя резонансные точки. Эта функция помогает пользователям лучше оценивать установку продукта, производственные процессы и оснастку, чтобы избежать проблем с резонансом.

Функция удержания: Когда необходимо повысить надежность испытуемого продукта в резонансной точке, функция удержания позволяет пользователю оценить степень повреждения образца в резонансной точке. Время удержания полностью настраивается.

Дополнительные возможности

В дополнение к четырем описанным выше функциям, система вибрационных испытаний также может выполнять синусоидальные случайные и случайные вибрационные испытания.

Часто задаваемые вопросы:

В1: Что такое электродинамический вибрационный шейкер?
О: Электродинамический вибрационный шейкер — это испытательная система, используемая для имитации условий вибрации, с которыми продукты могут столкнуться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.

В2: Какие продукты можно тестировать?
О: Он может использоваться для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электротехнических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих испытаний на вибрацию.

В3: Какие вибрационные испытания может выполнять шейкер?
О: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, ударные испытания, поиск резонанса, развертку частоты и другие программируемые вибрационные испытания.

В4: Какова максимальная частота испытаний?
О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели шейкеров для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.

В5: Как выбрать правильную модель шейкера?
О: Основные факторы включают:

• Максимальный вес образца
• Размеры образца
• Требуемое направление вибрации
• Диапазон частот
• Максимальное ускорение
• Ход
• Требуемый стандарт вибрационных испытаний

На основе этих параметров мы можем рекомендовать подходящую систему шейкера.

В6: Может ли шейкер выполнять как вертикальную, так и горизонтальную вибрацию?

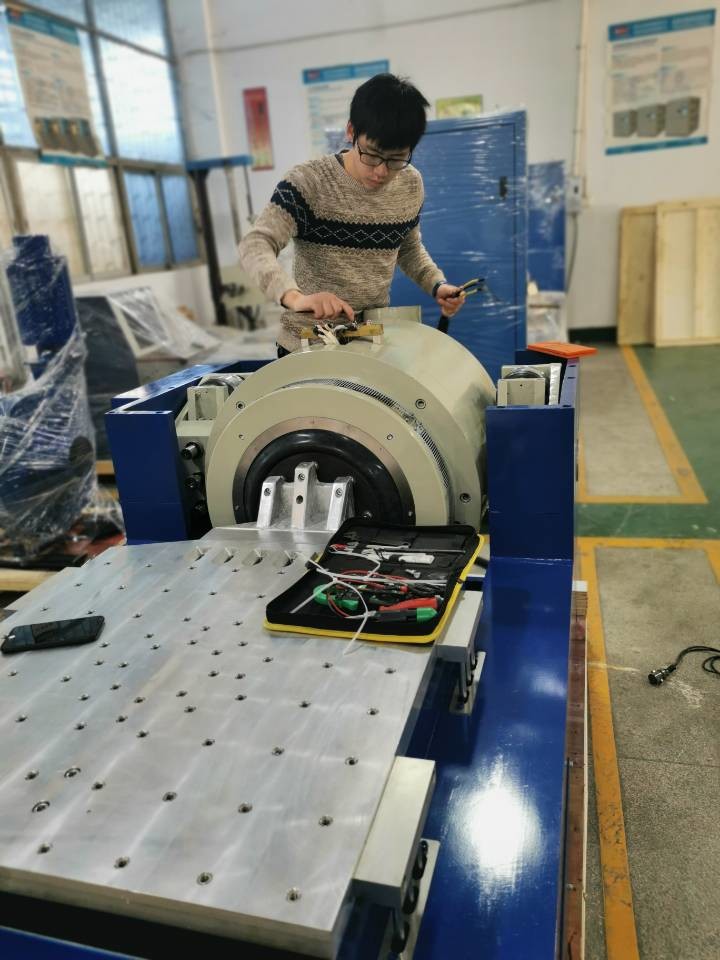

О: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.

В7: Может ли он выполнять случайные вибрационные испытания?
О: Да. Подходящий вибрационный контроллер может быть сконфигурирован для случайных вибрационных испытаний, включая профили испытаний на основе PSD.

В8: Может ли он выполнять ударные испытания?
О: Да, при условии, что выбранная система шейкера имеет достаточную мощность, ход и ускорение для требуемого профиля удара.

Электродинамический вибрационный шейкер предлагает ряд преимуществ для высокочастотных вибрационных испытаний:

• Широкий диапазон частот: подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
• Высокая точность управления: частота, ускорение, ход, скорость и продолжительность испытаний могут быть точно контролированы.
• Быстрый отклик: электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний на развертку вибрации.
• Стабильный выход вибрации: управление с обратной связью помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
• Программируемые испытания: параметры испытаний, такие как диапазон частот, скорость развертки, ускорение и количество циклов, могут быть автоматически запрограммированы.
• Подходит для высокочастотных испытаний: особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
• Высокая автоматизация: программы испытаний могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
