6.5 кг движущаяся катушка вибрационный шейкер стол для испытания с 180 кг максимальной нагрузки
Для системы испытания вибрации, пожалуйста, подготовиться к ниже и отправить свой запрос, мы поможем порекомендовать вам подходящую модель
Описание образца
Испытательная масса образца
Размеры образца
Профиль испытания, если имеется
Максимальное ускорение испытания
Испытание в направлении X,Y,Z или только в направлении Z
Спецификация модели на экране
| Спецификация системы | |||
| Модель системы: | ES-6A | ||
| Диапазон частот: | 3 ~ 3500 | ||
| Номинальная сила | Синус N | 6000 | |
| Случайный N | 12000 | ||
| Шок N | 12000 | ||
| Максимальный акцент. | синус (м/с2) | 1000 | |
| Случайный (m/s2 rms) | 1000 | ||
| Удар ((m/s2) | 2000 | ||
| Максимальный Вел. | синус (м/с2) | 1.6 | |
| Удар ((m/s2) | 1.6 | ||
| Максимальный диспетчер. | Максимальное количество путешествий мм (п-п) |
51 | |
| Перемещающая катушка | 60,5 кг | ||
| Размер движущейся катушки | Диаметр 230 мм | ||
| Максимальная нагрузка: | 180 кг. | ||
Другие доступные вибрационные шейкеры
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Пример вибрации для случайного тестирования
Особенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпус жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого шарика, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Технические параметры горизонтальной таблицы вибраций (испытание по оси X,Y)

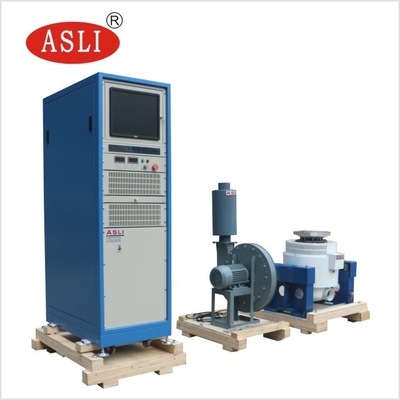

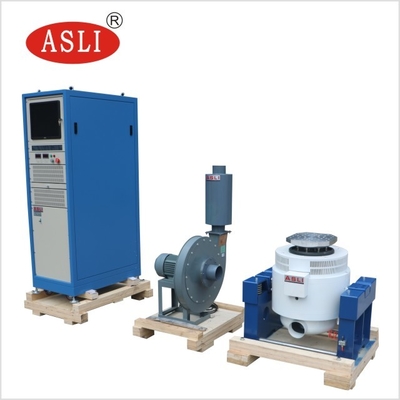

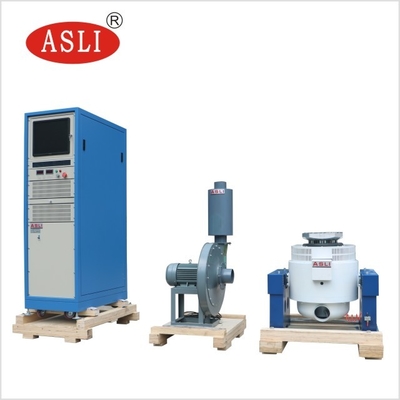

Фотографии для справки:
Дополнительная справка:
Дополнительная информация 6.5кг движущаяся катушка вибрационный трещитель стол для тестирования с 180кг максимальной нагрузкой, Добро пожаловать, чтобы связаться с нами!
