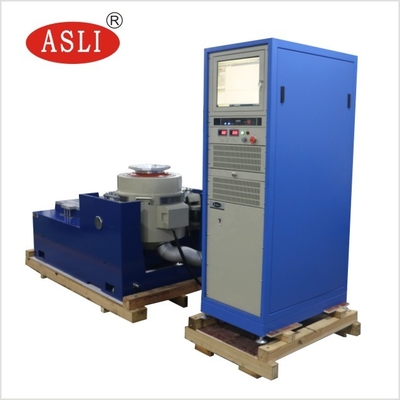

Высокочастотный тип системы электродинамики высокочастотного шейкера испытывая
Product Details
| сила вибрации: | 6000Н | направление вибрации: | 3 оси |
|---|---|---|---|
| Вес движущейся катушки: | 6,5 кг | Смещение: | 25 мм |
| Максимум Ускорение: | 100 г | Приложение: | Малый компонент |
| тип: | Тип электродинамики | Частотный диапазон: | 5~2000 Гц |
| Выделить |
Система шейкера вибрации SGS электродинамическая,электродинамическая система шейкера вибрации 6000N,Система 5hz шейкера вибрации |
||
Product Description
Высокочастотные высокопроизводительные системы гидравлических вибрационных испытаний, предназначенные для вертикальных, горизонтальных, многоосевых, вращающихся и акустических испытаний.,Расширители головки, гидравлические источники питания, подшипники, сцепления и таблицы торсионных вибраций обеспечивают надежные, повторяемые результаты при требовательных профилях испытаний.
Эти системы также доступны для проверки третьей стороной и испытаний электромагнитных вибраций.
Загрузить документ для хранения ES-10 механическая система испытаний вибрации.pdf
| Модель | Номинальная сила синуса (N) | Номинальная случайная сила (N) | Диапазон частот (Hz) | Номинальное ускорение (м/с2) | Номинальная скорость (м/с) | Номинальное смещение (п-п) мм | Максимальная нагрузка (кг) | Перемещающая катушка (кг) | Размер движущейся катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ‰ 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ‰ 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Прочная система подвески и линейное направление движения обеспечивают высокую грузоподъемность, отличные функции направления и высокую стабильность.
- Воздушная подушка центра груза с высокой статической жесткостью и низкой динамической жесткостью обеспечивает высокую грузоподъемность и идеальную производительность при изменении амплитуды.
- Высокоэффективное переключение питания класса D с пиковым током 3-сигмы обеспечивает низкое потребление энергии и минимальное гармоническое искажение.
- Быстрая самодиагностика с защитной блокировкой для высокой надежности безопасности.
- Устройство изоляции подушек безопасности от ударов для вибрационной платформы исключает необходимость в дополнительном фундаменте.обеспечивая идеальное воспроизведение вибрационной волны и уменьшение проницаемости вибрации.

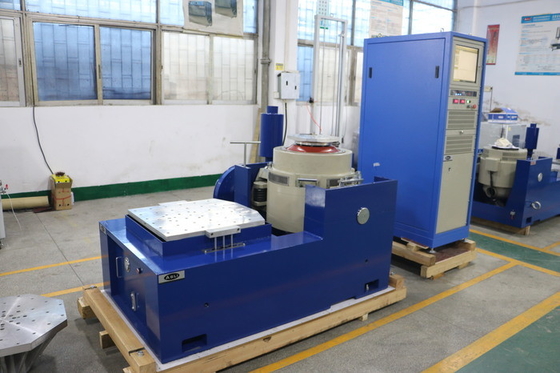

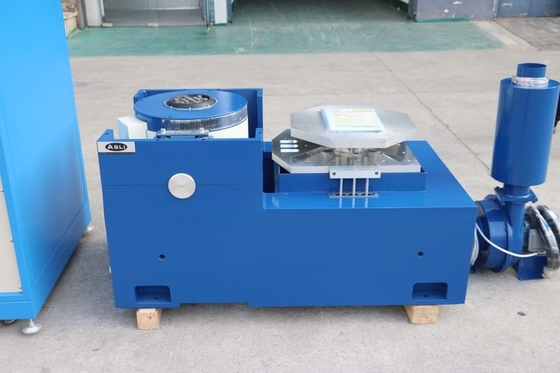

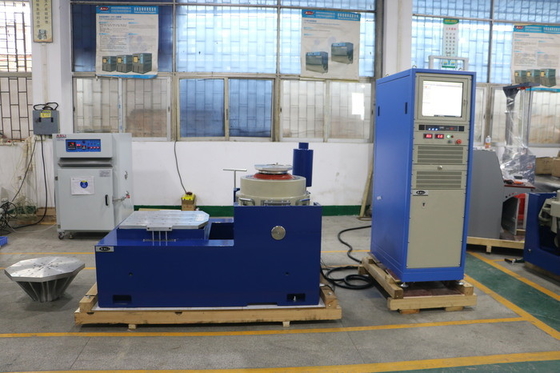

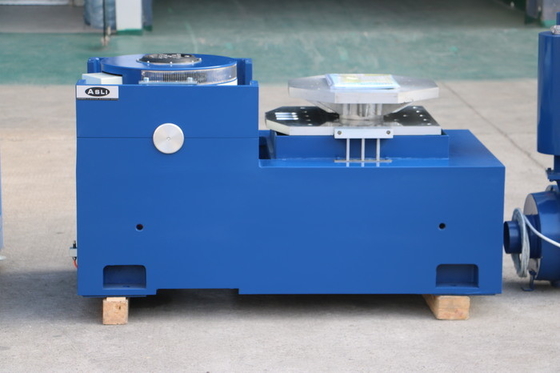

- Горизонтальные и вертикальные платформы расширения доступны для различных приложений.
- Простая работа контроллера.
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
|---|---|---|---|
| LT0303 | 300х300х22 300х300х26 300х300х30 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 | 5 ‰ 1000 5 ¢1400 5 ‰ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 | 5 ‰ 1000 5 ¢1500 5 ‰ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 | 5 ‰ 1000 5 ‰ 1200 5 ‰ 2000 | 27.5 33.0 45 |
Принцип работы возбудителя электромагнитных вибраций аналогичен динамику, при котором электрический проводник перемещается действием электромагнитной силы в магнитном поле.Сила ускорения движущейся части создается балансом между движущим током и магнитным потоком.Поэтому, управляя приводом, можно управлять генератором вибраций.
Максимальный уровень ускорения возбудителя электромагнитных вибраций определяется максимальным током и нагрузкой.смещение движущейся части ограничено таким образом, что ускорение не достигнет высокого уровняЧастота резонанса движущегося элемента устанавливается выше верхней границы диапазона частот.
Производительность генератора вибраций может быть отражена на диаграмме, которая показывает максимальное ускорение при различных частотах.ограничение смещения может быть выражено прямой линией с уклоном 6 дБ/октаву.
Если вам нужна дополнительная информация о высокочастотных электродинамических типах высокочастотных шейкеров, пожалуйста, не стесняйтесь отправлять свой запрос.
Product Highlights
Высокочастотные электродинамические вибростендовые испытательные системы обеспечивают 3-осевую вибрацию, ускорение 100 g, усилие 6000 Н, диапазон 5–2000 Гц и смещение 25 мм для небольших компонентов. Отличается прочной подвеской, изоляцией подушек безопасности, энергоэффективностью D-класса и быстрой самодиагностикой. В наличии индивидуальные расширители.
