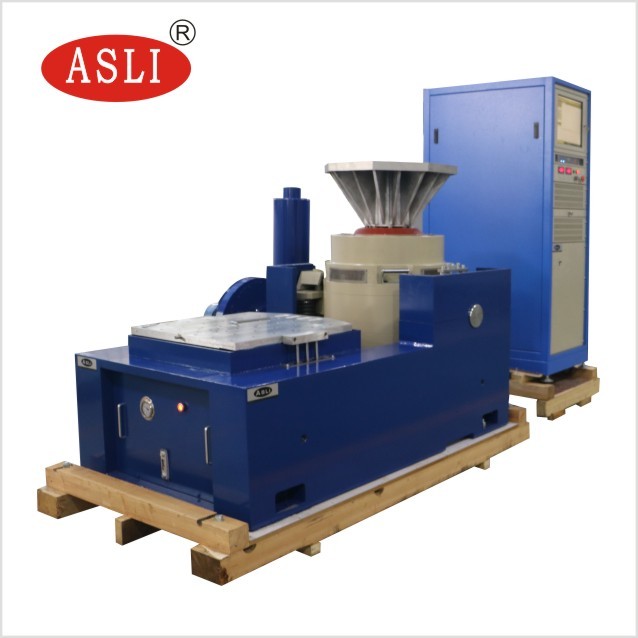

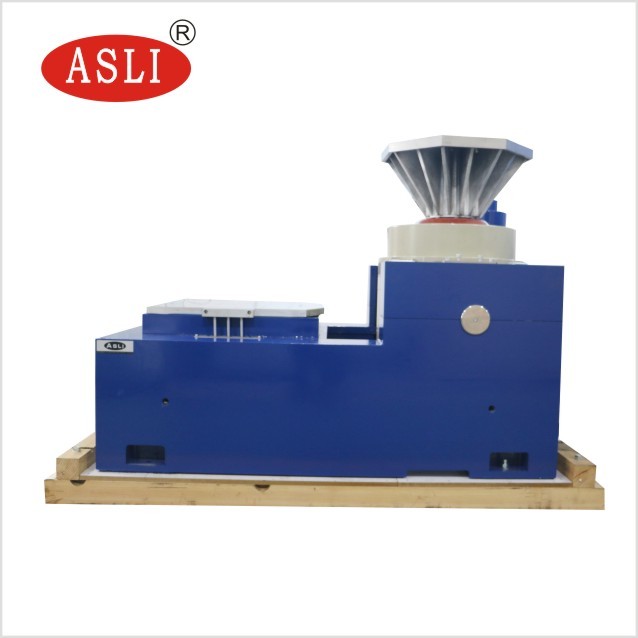

Вертикальная встреча JESD 22-B103B шейкера вибрации испытательного оборудования испытания на вибропрочность электродинамическая для компонентов
Применение описания:
Вертикальная встреча JESD 22-B103B шейкера вибрации испытательного оборудования испытания на вибропрочность электродинамическая для компонентов использована к воспитательному, исследованию, и окружающим средам лаборатории. Принял структуру раздвоенной магнитной цепи, само-произвела каркасные круги действия, воздушнодесантные подшипники поддержки и ролика и линейное наведение, изоляцию trunnion выдвинул современную технологию и особенную технологию, можно завершить в испытании на вибропрочность x, y, z трехосных синусоидальных и тестах случайного колебания с широкой полосой частот, быть завершенным классическими (полу- волна трапецоидальных, пилы зуба синуса,) ИМПом ульс и тестом спектра ответа удара. Эти продукты широко использованы в обороне страны, оружиях, авиации, воздушно-космическом пространстве, сообщениях, электронике, электроприборах, сообщениях, бытовых техниках и других полях.
| Модель: ES-3 | |
|---|---|
| Тяга синуса | 300kgf |
| Случайная тяга | 300kgf |
| Тяга удара | 600kgf |
| Диапазон изменения частот | 2~2500Hz |
| Продолжаемое смещение | 25mm |
| Удар смещения | 25mm |
| Максимальная скорость | 1.8m/s |
| Максимальное ускорение | 981m/s2 |
| Двигая диаметр катушки | Φ150mm |
| Позвольте эксцентричному моменту | >196N.m |
| Место включения нагрузки | piont 6 |
| Соответствующая масса двигающих частей | 3kg |
| Countertops привинчивают размер (стандарт) | M8 |
| Таблица плана винта (диаметр, окружность) | 8 на Φ100mm, 8 на Φ, 200mm. |
| Осевая частота изоляции | <3hz> |
| Максимальная нагрузка | 120Kg |
| Утечка магнитного потока | <1mt> |
| Размеры (без упаковки) (L×W×H) | 730mm×550mm×650mm |
| Вес вибрационного стола | 450kg |
Вертикальная встреча JESD 22-B103B шейкера вибрации испытательного оборудования испытания на вибропрочность электродинамическая для особенностей компонентов:
1. Хорошо конструированный динамический скелет круга, с частотой резонанса более высокого этапа осевой.
2. 2-магнитные цепь, низкий уровень утечки магнитного потока, компактная текстура и рациональное.
3. Подшипники ролика штанги коромысла прямые и ориентированная на импорт составная ориентация жесткости тела, эксцентричная емкость нагрузки.
4. Учреждение предназначенное к пользе инкрети, установка изоляции Trunnion мобильного удобства.
5. Передовая технология двигает вокруг системы для обеспечения что динамический круг высокой надежности.
6. Новый дизайн трубопровода и увеличить охлаждающее действие.
7. Статическая жесткость, динамическая жесткость нося небольшого воздушного шара, поднимая величину наибольшей допускаемой нагрузки на опору вибрационного стола, улучшает низкочастотное представление.
Состав вертикальной встречи JESD 22-B103B шейкера вибрации испытательного оборудования испытания на вибропрочность электродинамической для компонентов

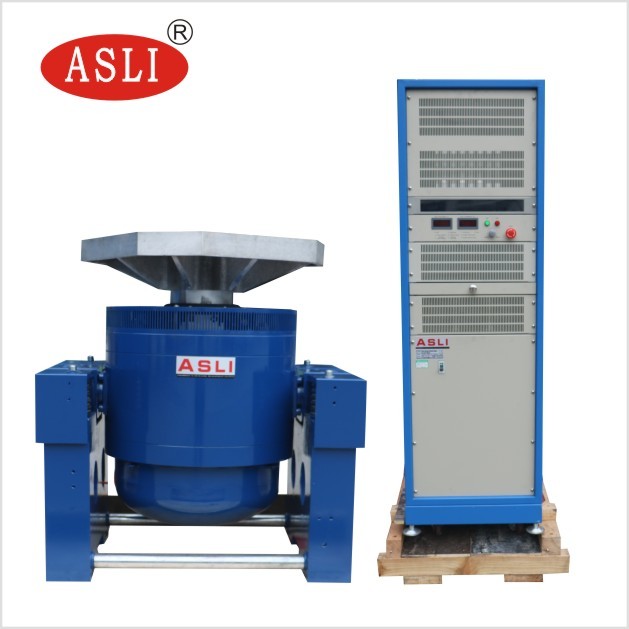

Стенд испытания на вибропрочность, сила усиливается, охлаждающий вентилятор, таблица выскальзывания, вертикальный детандер

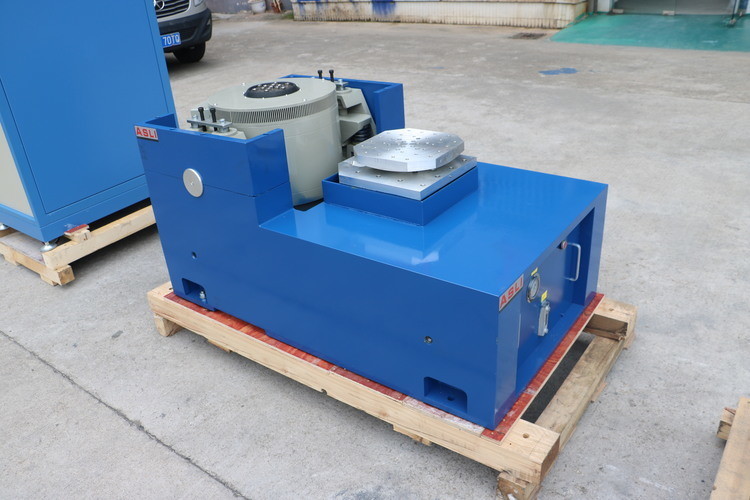

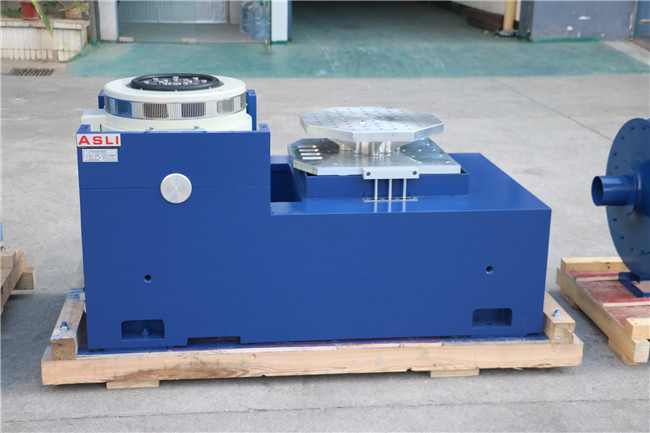

Горизонтальные особенности стойки:
Внутри небольшой нагружая стенд для того чтобы осуществить более высокое ускорение и работая частоту, улучшить нагружая емкость и представление всего стенда машины.
Горизонтальный стенд и стенд вибрации объединенный тип, с идеальной структурой, удобство, который нужно установить и отрегулировать.
След статического давления, в-образность, с емкостью наклон-устойчивого и смещени-загрузки устойчивых.
Встроенный масляный насос, хорошая структура и легкий работать.
Вертикальные особенности Расширенн-Суда:
Расширенн-Суд VT вертикальный и определенные струбцины, точность высчитанные, что, разработанный дизайн, обеспечили клиента приобрели самое лучшее представление согласно идеальному
