Испытательный стенд высокочастотных вибраций ES-30.pdf

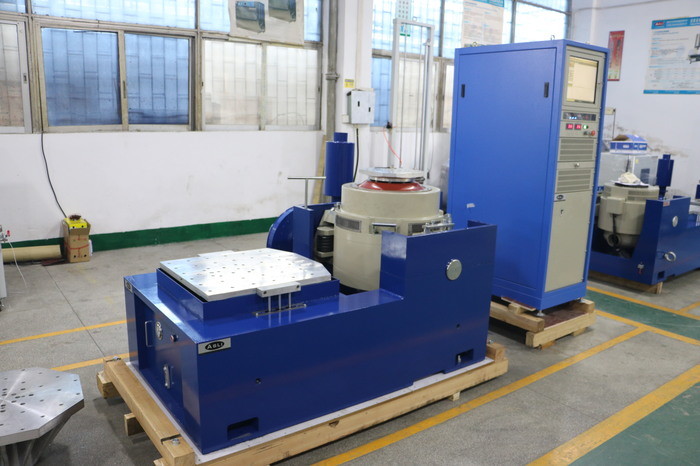

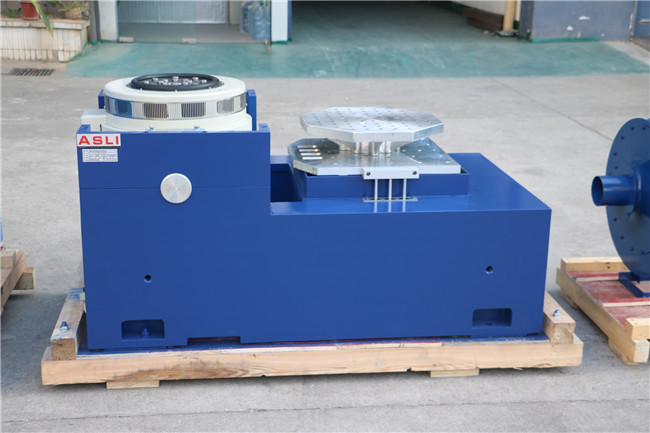

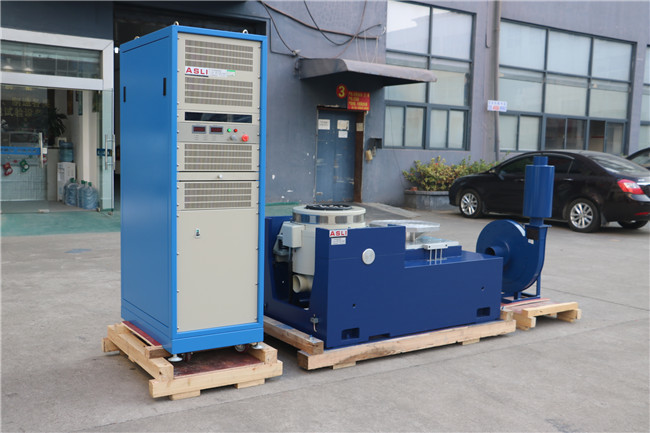

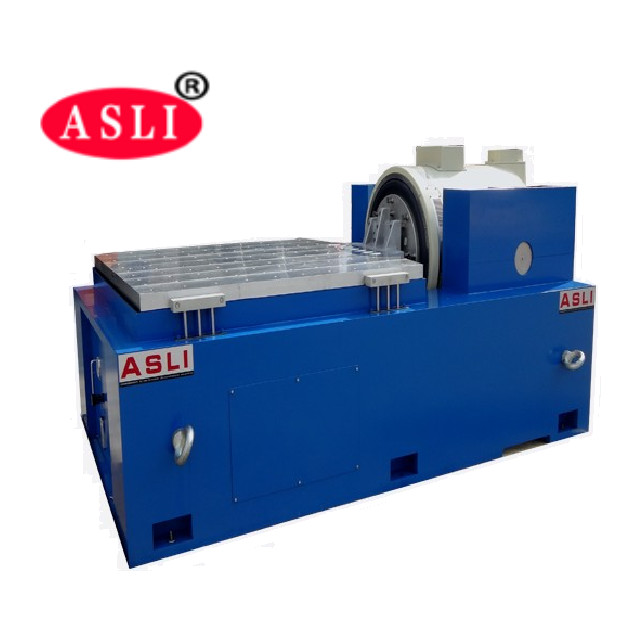

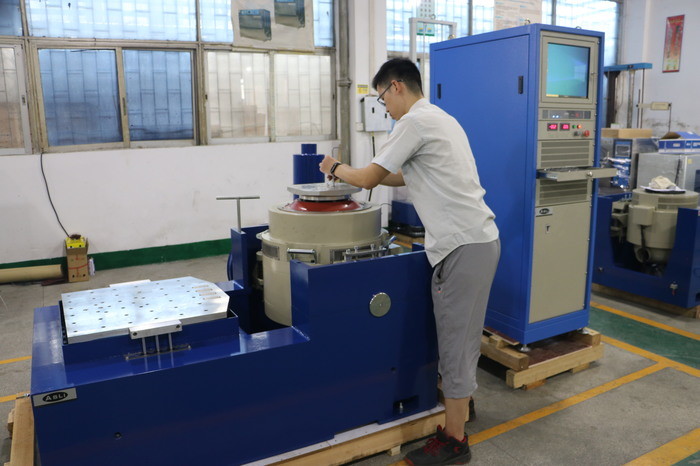

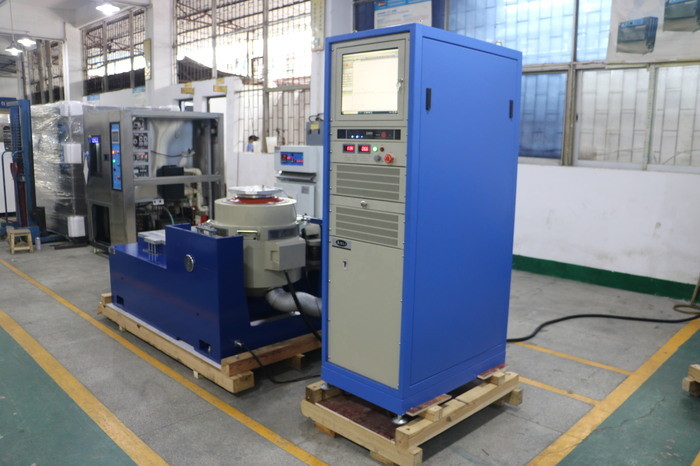

Лабораторное оборудование для испытаний вибраций транспортного моделирования DO-160
Принцип работы вибрационного шейкера
Принцип работы вибрационного тестера аналогичен динамику, при котором электрическийПроводник перемещается действием электромагнитной силы в магнитном поле.движущаяся часть создается балансом между приводом тока и магнитным потоком.Управляя приводом, можно управлять генератором вибраций.
Максимальный уровень ускорения возбудителя электромагнитных вибраций определяется максимальнымПри низкой частоте смещение движущейся части ограничивается таким образом, чтоУскорение не достигнет высокого уровня.чем верхний предел диапазона частот.
Производительность генератора вибрации может быть отражена на диаграмме, которая отображает максимальнуюИспользуя график log-log, ограничение смещенияможет быть выражена прямой линией с уклоном 6 дБ/октаву.
| Шейкер | |
| Синусная сила (пик) | 30 кН |
| Ударная сила (пик) | 60 кН |
| Диапазон частот | 5~2800Гц |
| Перемещение (непрерывное) | 100 мм |
| Максимальная скорость | 10,8 м/с |
| Максимальное ускорение | 100 г |
| Диаметр арматуры | 445 мм |
| Резонансная частота 1-го порядка | 2,400 Гц |
| Допустимый эксцентрический момент | > 500 Nxm |
| Масса арматуры | 40 кг |
| Размер винта HE/ST | M10 (метрический) |
| Частота изоляции от осевых вибраций | < 3 Гц |
| Максимальная полезная нагрузка | 500 кг |
| Утечка магнитного потока | ≤ 1 мТ |
| Размеры (L×W×H, не упакованные) | 1,330x860x1,250 мм |
| Вес (не упакованный) | 2,500 кг |
| Установка | Резиновый коврик (требуются якорные болты) |
высокочастотный вибрационный шейкер характеристики:
1Прочная система подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
2. грузовой центр подушки безопасности с высокой статической жесткостью и низкой динамической жесткости, сильная грузоподъемность, идеальная производительность на изменение амплитуды.
3Высокоэффективное переключение питания класса D, пиковый ток 3-сигмы, низкое потребление энергии и минимальное гармоническое искажение.
4Быстрая самодиагностика с защитой, высокая надежность безопасности.
5Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации.
6Горизонтальные и вертикальные платформы расширения для различных применений.
7Простая работа контроллера.
Общая формула для расчета вектора силы вибрационных систем:
Сила ((N) = Масса ((kg) x Ускорение ((m/s2 или g) x1.3 факторы безопасностиF=MA*1.3
Масса = Шейкерная арматура + испытываемое устройство + фиксатор (вертикальный стол/скатующий стол с рулевой стойкой)
если вам нужна дополнительная информация оЛабораторное оборудование для испытаний вибраций транспортного моделирования DO-160, не стесняйтесь отправлять запрос.
