Оборудование для испытаний вибрации ES-6.pdf

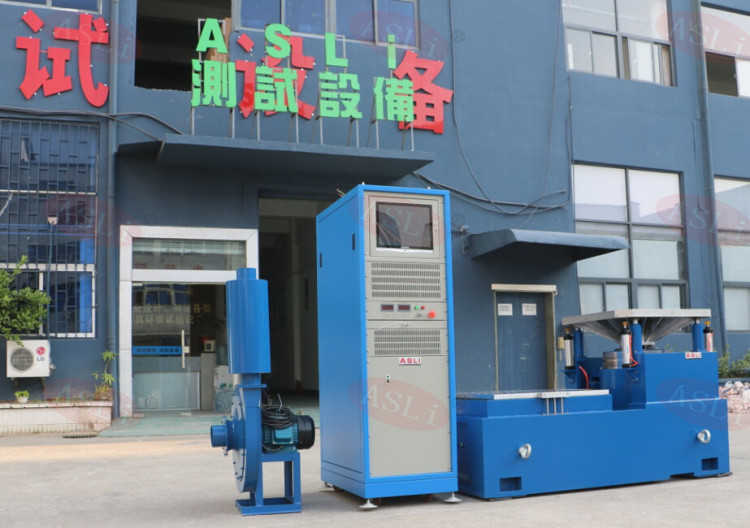

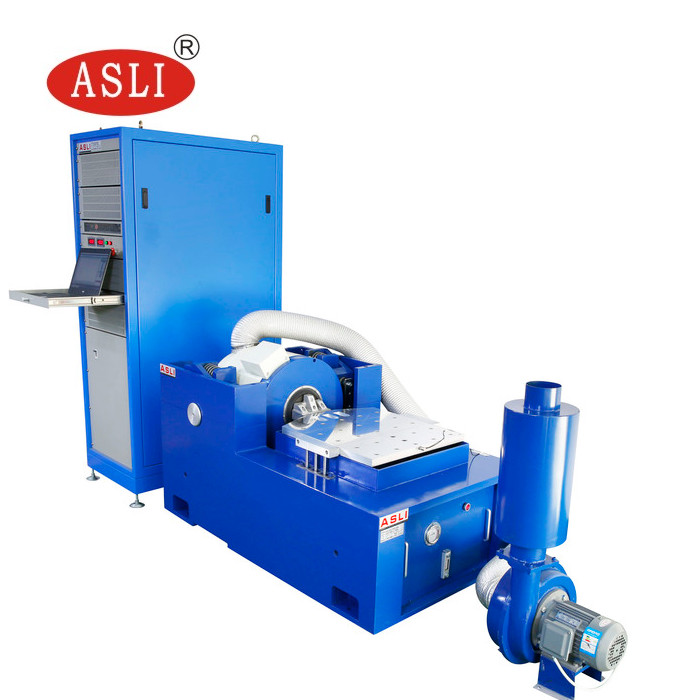

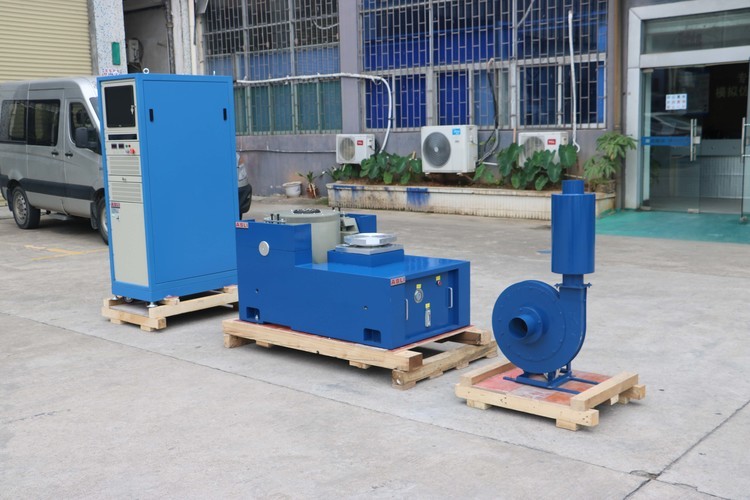

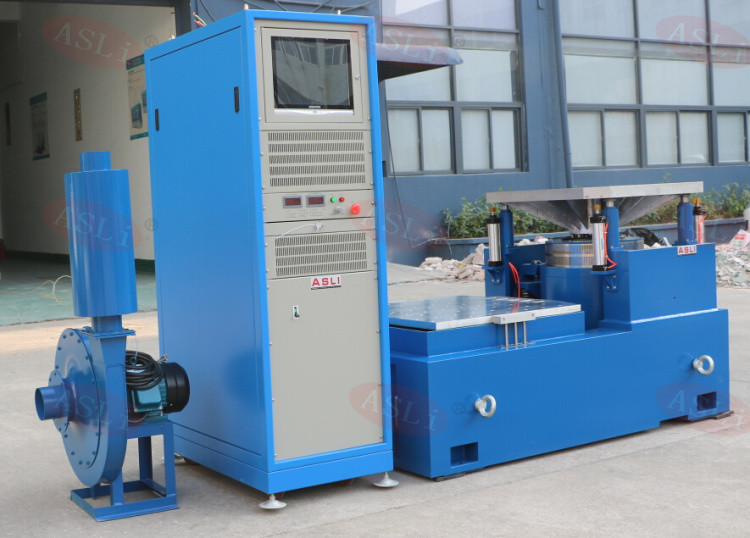

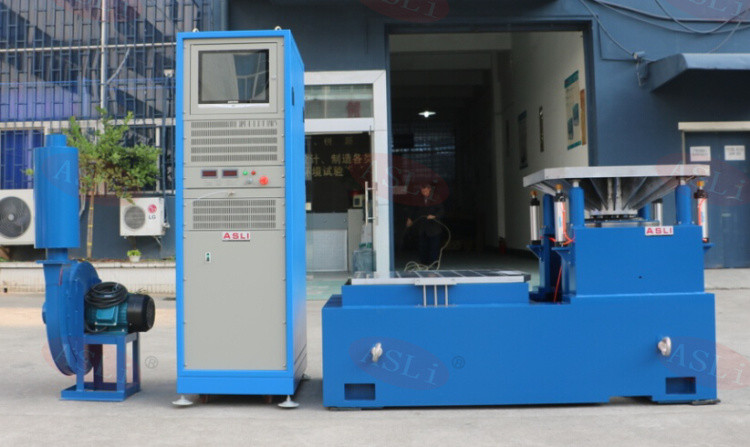

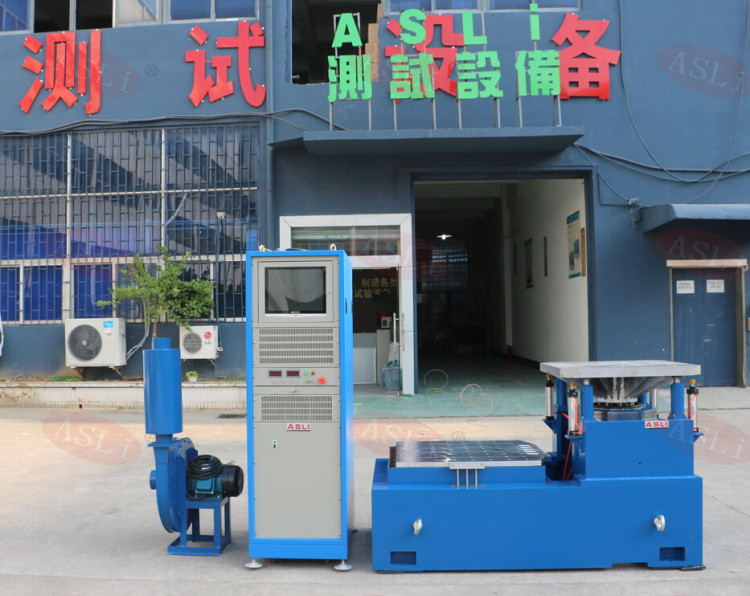

Вертикальный и горизонтальный вибрационный шейкер для автомобильных переключателей
Высокочастотная вибрационная испытательная машина в основном используется для испытаний вибрации и ударов продукции в окружающей среде, испытания стрессового скрининга окружающей среды, испытания надежности,могут потребоваться испытания для аэрокосмической отрасли, связи, электроники, электрики, связи, бытовой техники и других областях продукции.Это тестовая платформа, которая отвечает всем видам тестовых спецификаций и может быть выполнена, включая IEC, MIL-STD, JIS, ASTM и другие спецификации.
Высокочастотная вибрационная машина Параметр:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость (м/с) |
Номинальное смещение (p-p) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущаяся катушка (мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Особенности продукта
* Гибкая система подвески и прямолинейный гид, сильная несущая способность, хорошие характеристики управления и высокая стабильность.
* Статическая жесткость центральной подушки безопасности большой, динамическая жесткость небольшая, несущая способность сильная, а динамическая производительность отличная.
* Быстрая диагностика и защита цепочки, высокая безопасность и надежность;
* Устройство изоляции и затушивания подушки безопасности позволяет вибратору не нуждаться в специальном фундаменте, отлично воспроизводит волну вибрации и уменьшает передачу вибрации.
* обеспечить различное использование горизонтальных и вертикальных платформ расширения;
* Он может использоваться со всеми видами вибрационных контроллеров, а работа проста.
горизонтальные характеристики стойки:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700х700х25 700х700х30 700х700х35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800х800х30 800х800х40 800х800х45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Любые сомнения или потребности относительно вертикальных и горизонтальных вибрационных трещин для автомобильных переключателей, пожалуйста, не стесняйтесь отправлять свой запрос.
