Направления тестера 3 вибрации свободной вибрации высокочастотные
Product Details
| Сила синуса: | 3000N | Скорость: | 10,6 м/с |
|---|---|---|---|
| направление вибрации: | 3 направления | Ускорение: | 100 г |
| Частота: | 3 ~ 3500 Гц | Сила: | 380в 3-фазная |
| Перемещение: | 25 мм | ||
| Выделить |
тестер вибрации 3500hz,Тестер вибрации 3KN,Резонансный вибратор 3 направлений |
||
Product Description
Трехкомпонентный высокочастотный вибрационный испытатель свободного колебания
Применение:
Мы являемся производителем электродинамических высокочастотных вибрационных испытателей / высокочастотных вибрационных испытателей на усталость серии продуктов, использующих 'двухмагнитную цепь', 'самогенерирующиеся каркасные рабочие круги', 'Воздушную опору' и 'роликовые подшипники и линейное наведение', 'шарнирную изоляцию' передовые современные технологии и специальные технологии, которые могут быть выполнены в трехкоординатном синусоидальном вибрационном испытании X, Y, Z и широкополосных случайных вибрационных испытаниях, которые должны быть выполнены классическим (полусинусоидальным, трапециевидным, пилообразным) импульсом и испытанием спектра ударного отклика. Эти продукты широко используются в оборонной промышленности, вооружении, авиации, космонавтике, связи, электронике, электротехнике, связи, бытовой технике и других областях.
Особенности высокочастотного вибрационного испытателя на усталость:
1. Хорошо спроектированный динамический каркас, с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная структура и рациональность.
3. Роликовые подшипники коромысла прямого и импортного композитного тела жесткости ориентации, эксцентриковая нагрузочная способность.
4. Шарнирная изоляция фундамента, предназначенная для использования гормонов, удобство установки.
5. Передовая технология перемещения вокруг системы для обеспечения высокой надежности динамического круга.
6. Новый дизайн воздуховода и усиление эффекта охлаждения.
7. Статическая жесткость, динамическая жесткость подшипника небольшого шара, повышение емкости вибростола, улучшение низкочастотных характеристик.
Технические параметры электродинамического высокочастотного вибрационного испытателя:
| Модель |
Номинальный синус Усилие (Н) |
Номинальный случайный Усилие (Н) |
Частота Диапазон (Гц) |
Номинальное ускорение (м/с2) | Номинальная скорость (м/с) |
Номинальное смещение (p-p)мм |
Макс. нагрузка (кг) | Подвижная катушка (кг) |
Размер Подвижная катушка (мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

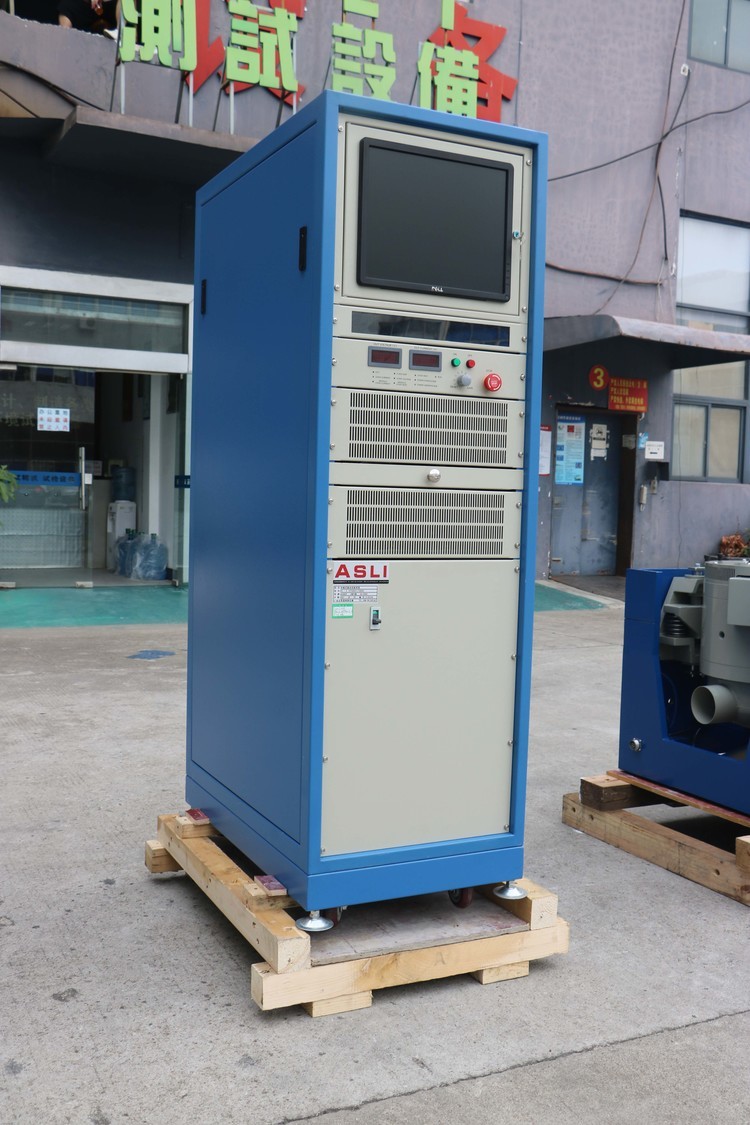

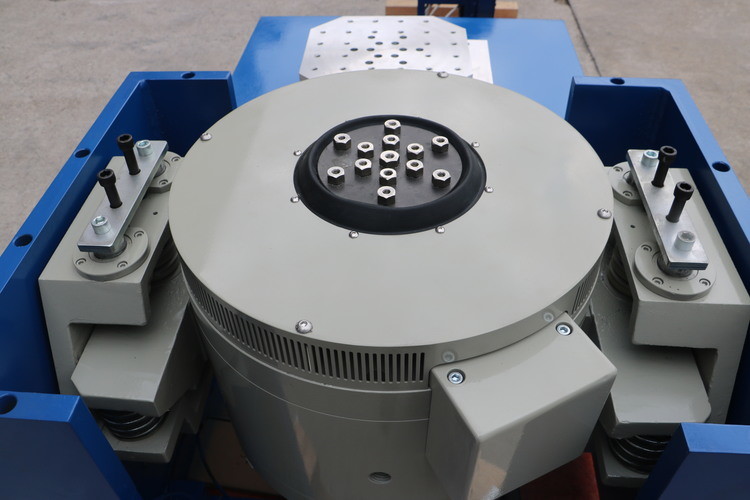

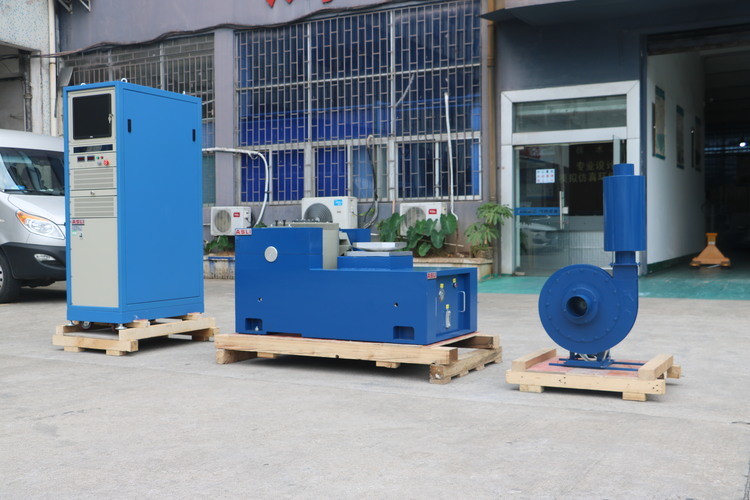

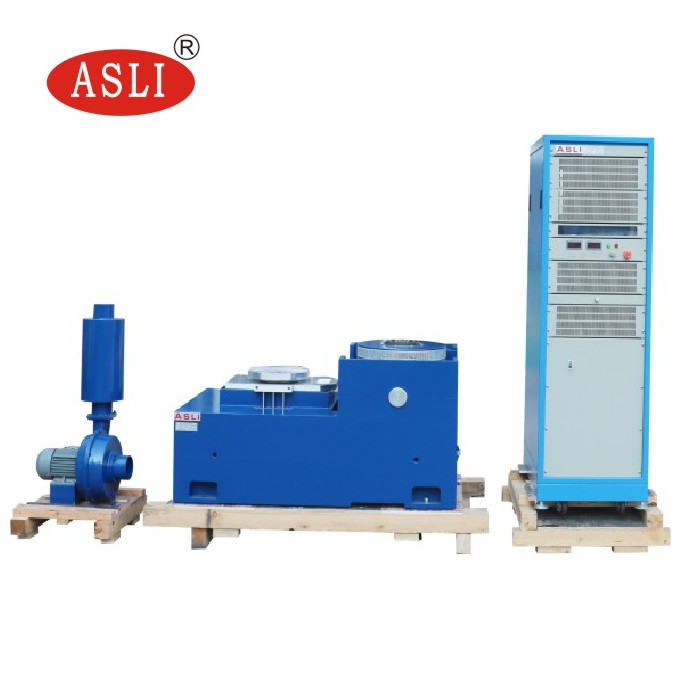

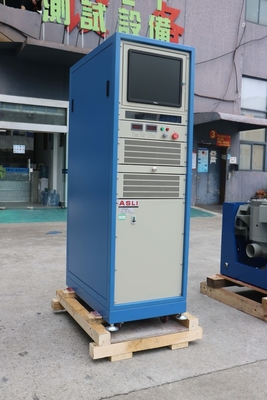

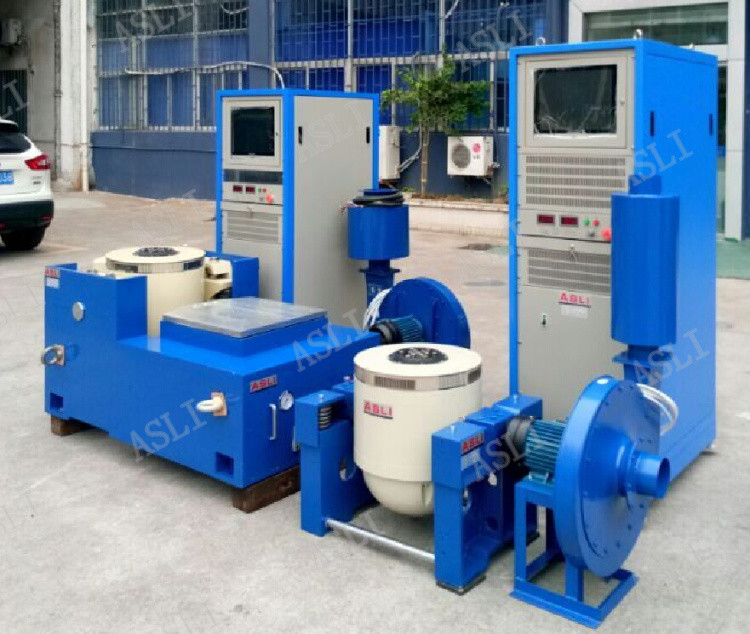

Фотографии для справки:

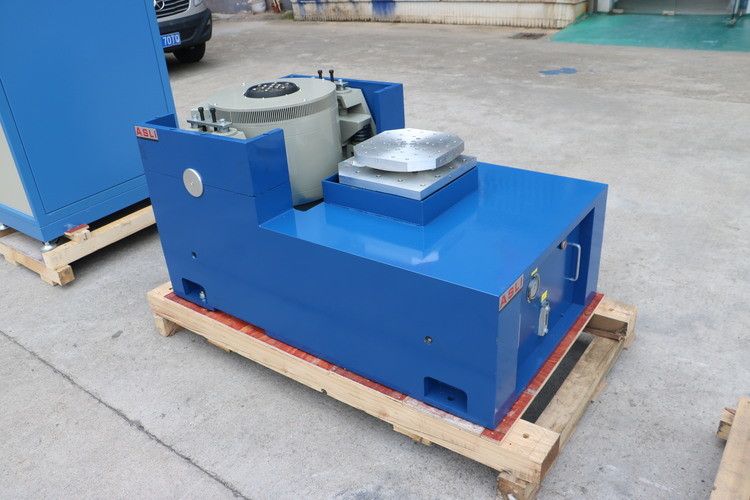

Особенности горизонтальной стойки:
1. Внутри небольшого загрузочного стола для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всего станка.
2. Горизонтальный стол и вибростол являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
3. Трек статического давления, V-образный, с возможностью устойчивости к наклону и устойчивости к смещению.
Встроенный масляный насос, хорошая структура и простота эксплуатации.
Технические параметры горизонтального расширителя:
| Модель | Размер стола (мм) | Диапазон частот (Гц) | Вес движущихся частей (кг) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Особенности вертикального расширенного стола:
VT вертикальный расширенный стол и указанные зажимы, прецизионно рассчитанные, продуманный дизайн, чтобы гарантировать, что клиент приобрел наилучшие характеристики в соответствии с идеальной структурой, высококачественным материалом
и качеством изготовления.
Технические параметры вертикального расширителя:
| Модель | Вес (кг) | Макс. частота (Гц) | Размер стола |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Круглый стол) | 220 | 350 | Φ1200 |
Если у вас есть какие-либо вопросы относительно трехкомпонентного высокочастотного вибрационного испытателя свободного колебания, пожалуйста, свяжитесь со мной.
