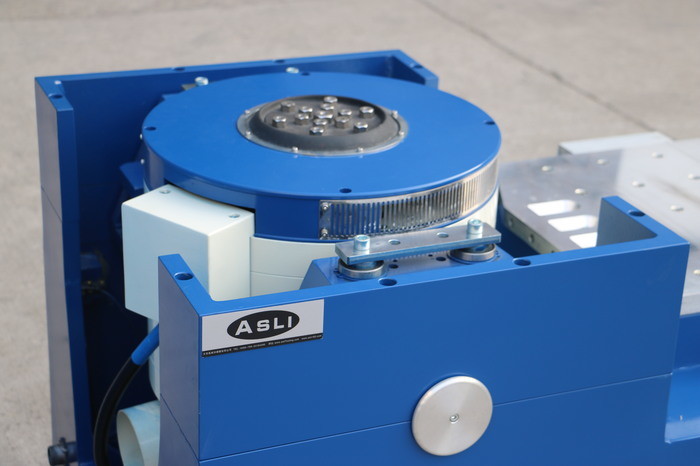

Лабораторная электродинамическая система испытаний вибрации в трещинах с стандартом MIL-STD-810G
Характеристики машины для испытания вибрации:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпус жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение несущей способности вибрационного стола, улучшение низкочастотных характеристик.
| Модель: ES-3 | |
|---|---|
| Синусовая тяга | 300 килограммов |
| Случайная тяга | 300 килограммов |
| Нагрузка при ударе | 600 кгф |
| Диапазон частот | 2 ~ 2500 Гц |
| Продолжение перемещения | 25 мм |
| Влияние перемещения | 25 мм |
| Максимальная скорость | 10,8 м/с |
| Максимальное ускорение | 981 м/с2 |
| Диаметр движущейся катушки | Φ150 мм |
| Позвольте эксцентричный момент | > 196N.m |
| Точка соединения нагрузки | 6 пионтов |
| Эквивалентная масса движущихся частей | 3 кг |
| Размер винта столешницы (стандарт) | М8 |
| Таблица расположения винта (диаметр, окружность) | 8 на 100 мм, 8 на 200 мм. |
| Частота осевой изоляции | 3 Гц |
| Максимальная нагрузка | 120 кг. |
| Утечка магнитного потока | < 1 мТ |
| Размеры (без упаковки) ((L×W×H) | 730 мм × 550 мм × 650 мм |
| Таблица вибраций | 450 кг |
Описание Применение:
Лабораторная электродинамическая система испытаний вибрации в трещинах с стандартом MIL-STD-810G используется в образовательной, исследовательской и лабораторной среде.Доптированная структура двойной магнитной схемы, самогенерируемые круги действия скелета, воздушная поддержка и роликовые подшипники и линейное руководство,Изоляция трюниона передовые современные технологии и специальные технологии, может быть выполнена в X,Y,Z трехосевых синусоидных вибрационных испытаний и широкополосных случайных вибрационных испытаний, которые должны быть завершены классическим (полу-синус, трапециозный,Стрельба зубной волны) тест на спектр импульса и реакции на ударЭти продукты широко используются в сфере национальной обороны, вооружения, авиации, аэрокосмической промышленности, связи, электроники, электрической техники, связи, бытовой техники и других областях.
СоставИзмеритель высокочастотных электромагнитных вибраций:

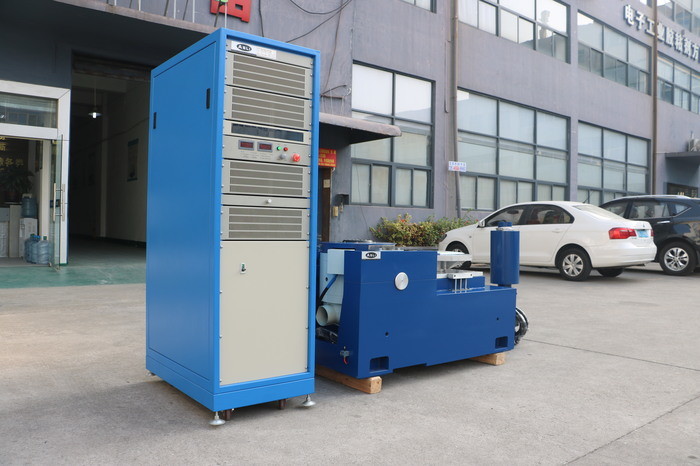

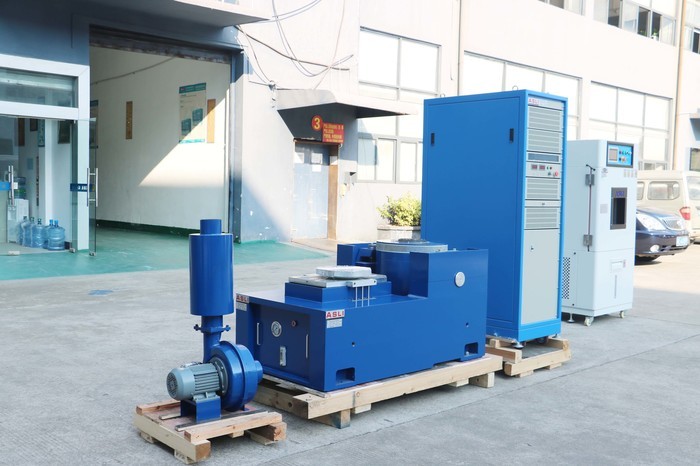

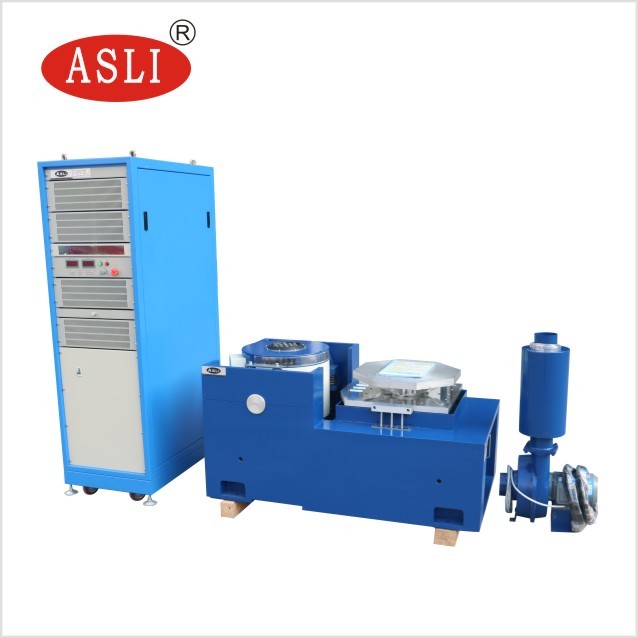

Вибрационная испытательная скамейка, усилитель мощности, охлаждающий вентилятор, сдвижной стол, вертикальный расширитель

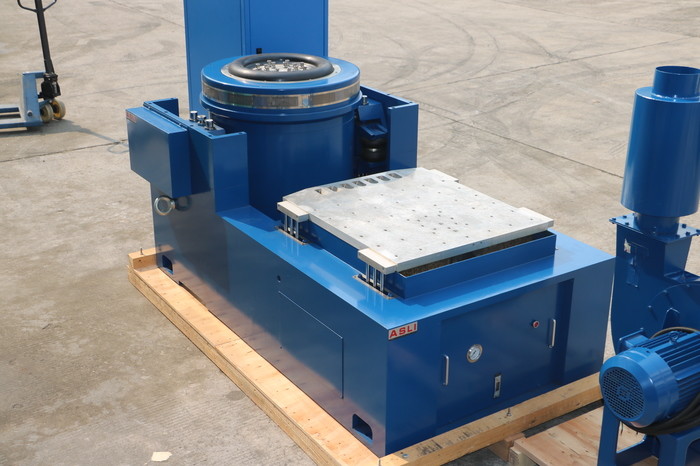

Характеристики горизонтальной стойки:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
Вертикальные характеристики расширенной скамейки:
VT вертикальные вытянутые скамейки и специфицированные зажимы, точно рассчитанные, сложный дизайн, чтобы гарантировать, что клиент приобрел лучшие результаты в соответствии с идеальным
Любые сомнения или потребности в лабораторной системе электродинамического вибрационного тестирования с стандартом MIL-STD-810G, пожалуйста, не стесняйтесь отправлять свой запрос.
