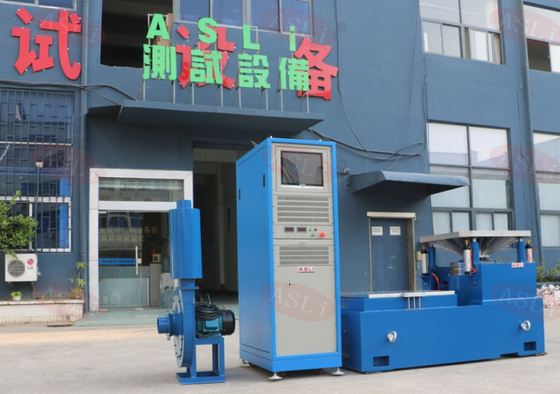

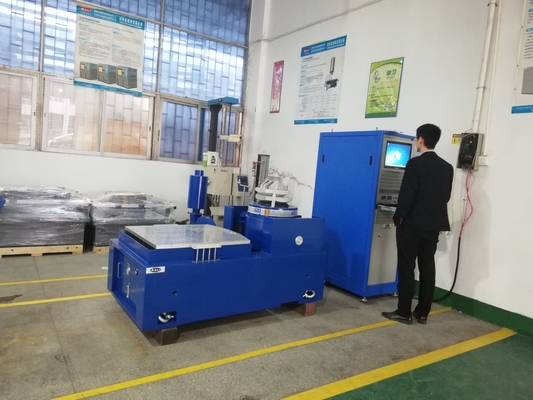

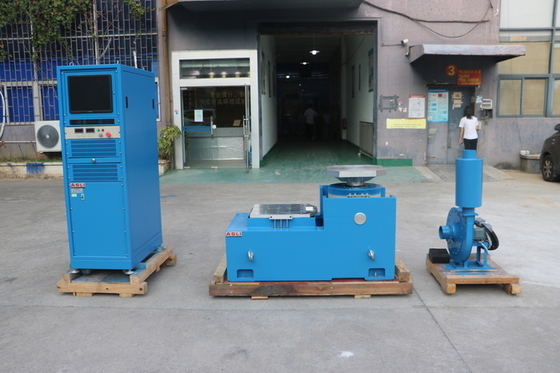

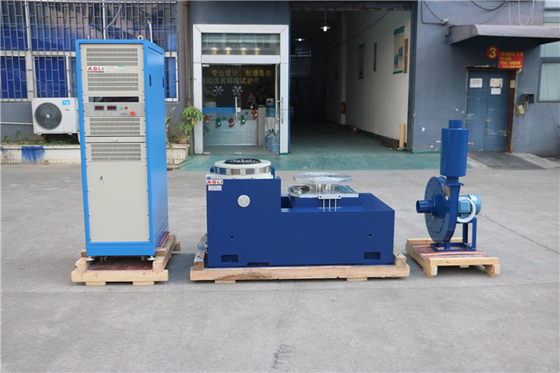

Лабораторная электромагнитная вибрационная система высокочастотного вибрационного треска
Почему необходимо тестирование на вибрации?
Каждая структура может вибрировать и имеет определенные частоты (резонансные частоты), в которых она вибрирует с наибольшей амплитудой.Синусоидное вибрационное тестирование важно для понимания того, как любая структура вибрирует естественным образом..
Таблица вибрационного шейкера марки ASLI может выполнять испытание синусоидных вибраций и широкополосные случайные вибрации соответственно,и может завершить классический (полусинусоидный) импульс и ударный ответ спектр испытанияОн также может быть объединен с температурно-влажностью испытательной камеры вместе.
Лабораторная электромагнитный тип высокочастотные вибрации трещины стол системы вибрации испытания широко используется в области национальной обороны, оружия, авиации, космических полетов, связи, электроники,электрические приборы, транспортные и бытовые приборы.
Технический параметр:
| Модель |
Номинальный синус Сила(N) |
Определено случайным образом Сила(N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Рейтинговый Ответ:размещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Для вертикального экспандера
ASLI Бренд вибрационный трясущий стол VT вертикальный расширенный скамейка и указанные зажимы, точность рассчитана, сложный дизайн,чтобы гарантировать, что клиент получил лучшие результаты в соответствии с идеальной структурой, высокое качество материала и изготовления.
Для горизонтального расширителя
ASLI Бренд вибрационный трясущий стол Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и рабочей частоты, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.
