Испытательный стенд высокочастотных вибраций ES-30.pdf

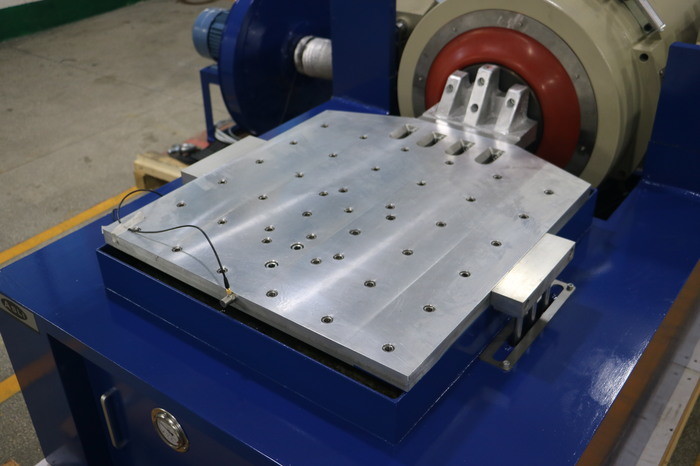

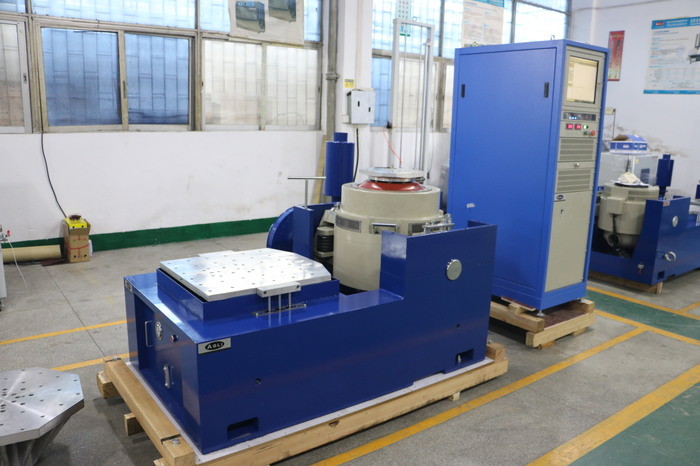

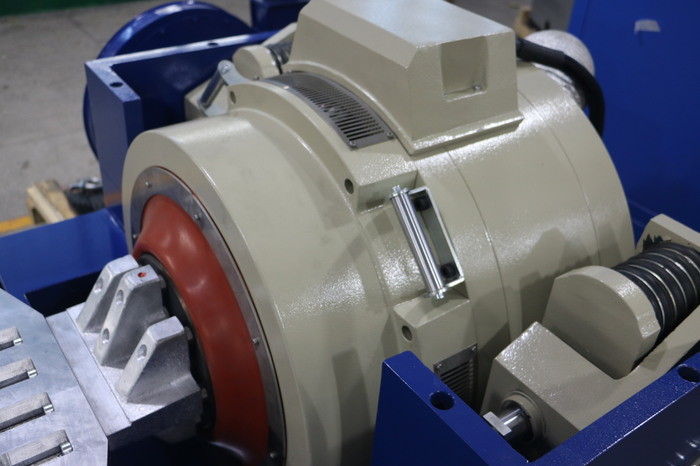

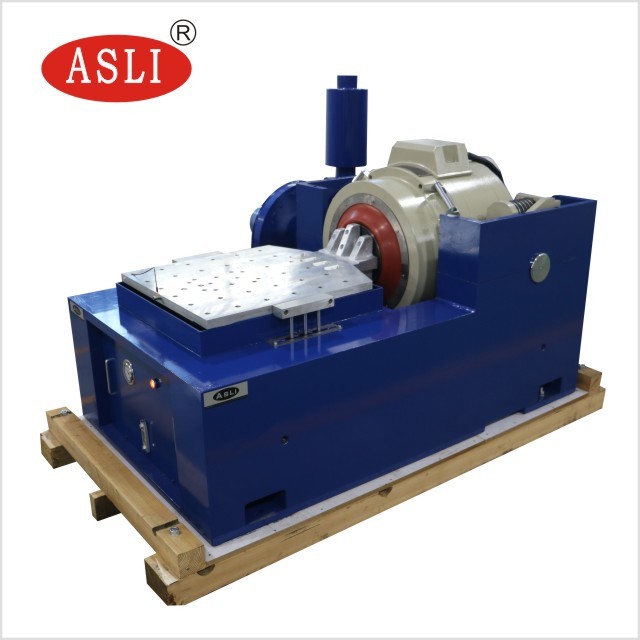

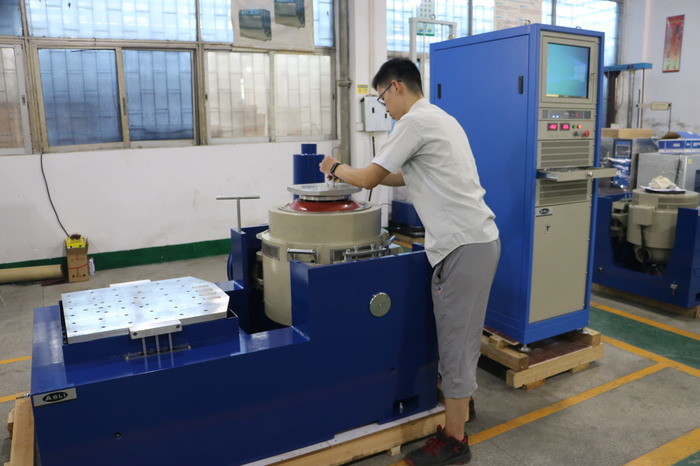

3000kg.f Электромагнитная вибрационная испытательная машина с MIL-STD DIN ISTA
Перемещение может быть настроено,
Размер вибрационного стола выбирается в зависимости от размера образца,
Вирационный тест для лаборатории, автозапчастей, светодиодного освещения, батареи, кабелей, упаковки...
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Максимальный уровень ускорения электромагнитного вибрационного испытателя определяется максимальнымПри низкой частоте смещение движущейся части ограничивается таким образом, чтоУскорение не достигнет высокого уровня.чем верхний предел диапазона частот.
Производительность генератора вибрации может быть отражена на диаграмме, которая отображает максимальнуюИспользуя график log-log, ограничение смещенияможет быть выражена прямой линией с уклоном 6 дБ/октаву.
технические параметры вертикального расширителя:
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (круглая скамейка) | 220 | 350 | Φ1200 |
Он также может использоваться с климатической камерой:
Если вы хотите узнать больше о 3000kg.f Электромагнитные вибрационные испытательные машины с MIL-STD DIN ISTA, пожалуйста, не стесняйтесь отправлять свои запросы, после этого мы можем дать больше поддержки.
