испытательное оборудование вибрационного стола 2700Hz 600kgf электродинамическое с MIL-STD ISTA
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| Выделить |
испытательное оборудование вибрационного стола 2700Hz,испытательное оборудование вибрационного стола 600kgf,Шейкер вибрации SGS электродинамический |
||
Product Description
Оборудование для испытаний вибрации ES-6.pdf
2700 Гц 6000 кгф Электродинамическое оборудование для испытаний вибрационной таблицы с стандартами MIL-STD ISTA
Принцип работы вибрационного шейкера
Принцип работы электромагнитных вибрационных трещин аналогичен динамику, при котором электрическиеПроводник перемещается действием электромагнитной силы в магнитном поле.движущаяся часть создается балансом между приводом тока и магнитным потоком.Управляя приводом, можно управлять генератором вибраций.
Максимальный уровень ускорения возбудителя электромагнитных вибраций определяется максимальнымПри низкой частоте смещение движущейся части ограничивается таким образом, чтоУскорение не достигнет высокого уровня.чем верхний предел диапазона частот.
Производительность генератора вибрации может быть отражена на диаграмме, которая отображает максимальнуюИспользуя график log-log, ограничение смещенияможет быть выражена прямой линией с уклоном 6 дБ/октаву.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Особенности:
1Прочная система подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
2. грузовой центр подушки безопасности с высокой статической жесткостью и низкой динамической жесткости, сильная грузоподъемность, идеальная производительность на изменение амплитуды.
3Высокоэффективное переключение питания класса D, пиковый ток 3-сигмы, низкое потребление энергии и минимальное гармоническое искажение.
4Быстрая самодиагностика с защитой, высокая надежность безопасности.
5Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации.
6Горизонтальные и вертикальные платформы расширения для различных применений.
7Простая работа контроллера.
технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

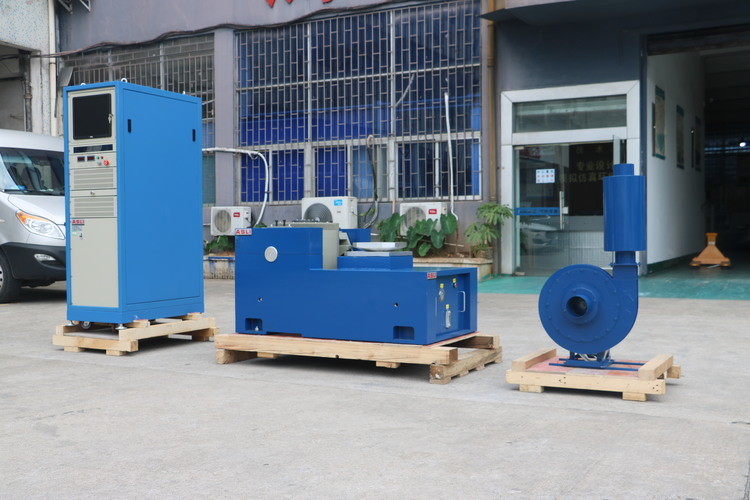

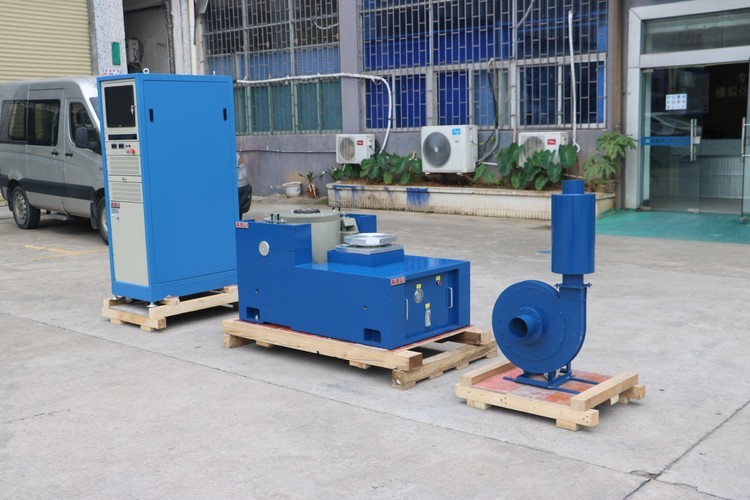

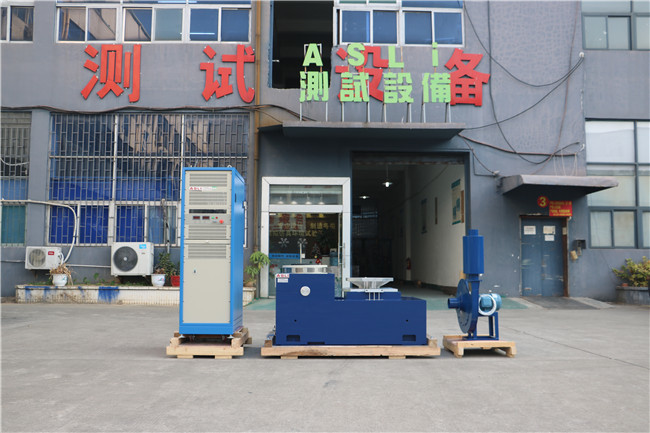

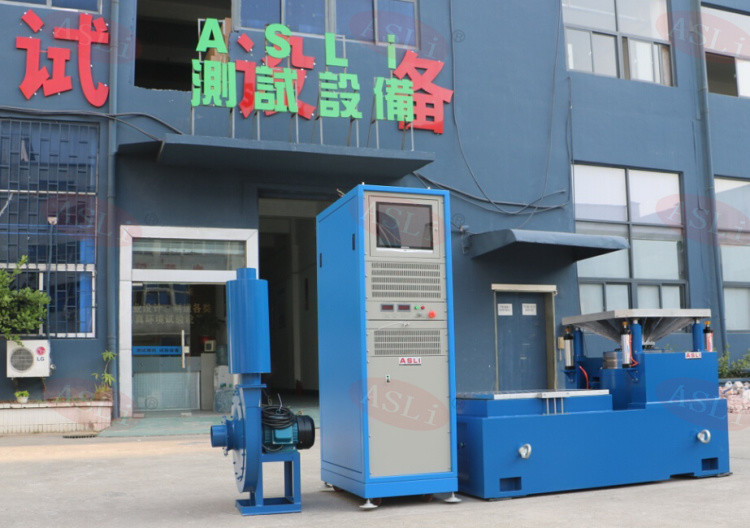

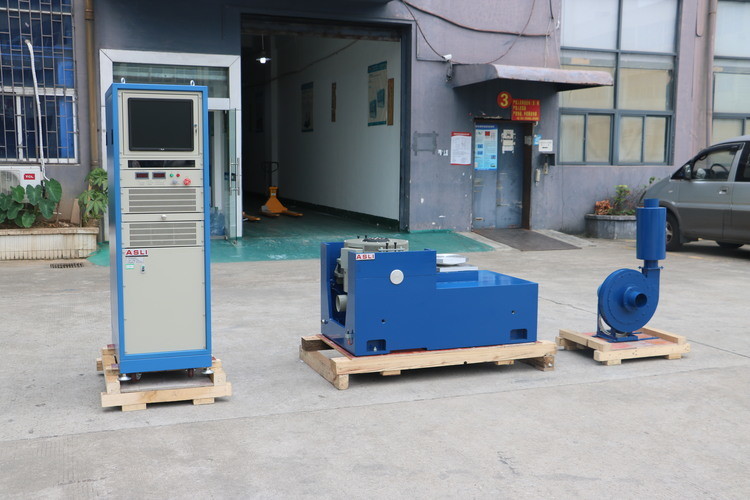

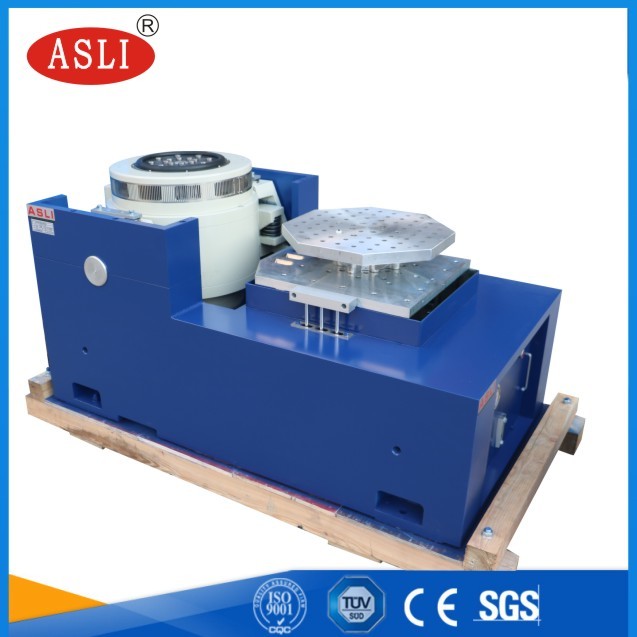

Изображения для справки:
Относительные продукты:
Если у вас есть какие-либо вопросы относительно 2700Гц 6000kgf Электродинамические вибрации стол испытания оборудования с MIL-STD стандартов ISTA, пожалуйста, не стесняйтесь связаться с нами
