оборудование для испытаний вибраций ES-20.pdf
Высокий ЧастотаЛабораторная симуляция электродинамикиВибрацияШейкер

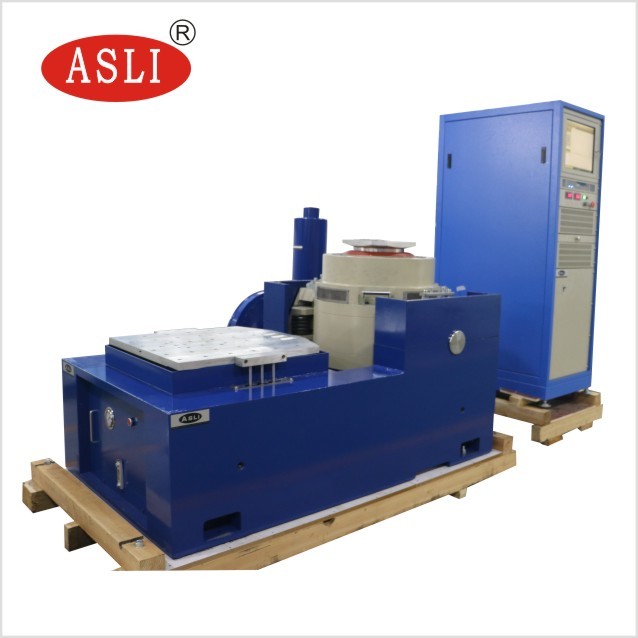

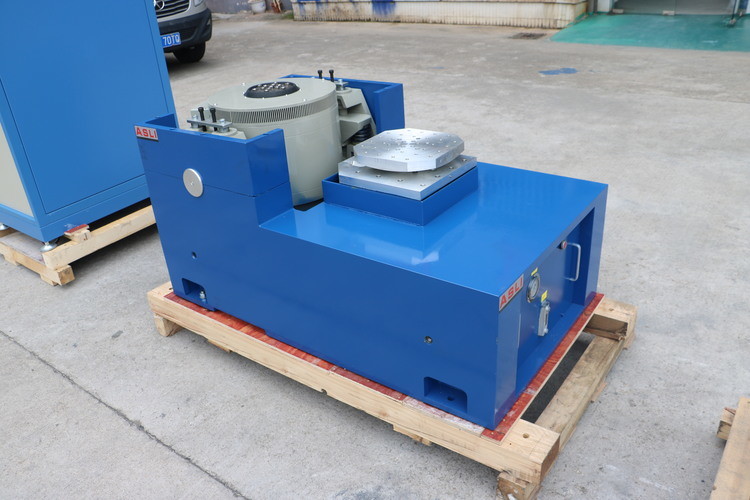

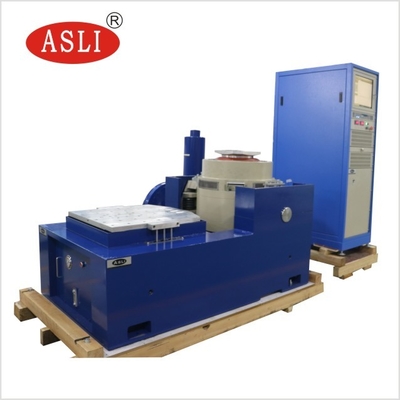

Высокочастотный лабораторный шейкер Транспортная симуляция Электродинамический вибрационный шейкершироко используется в сфере обороны, авиации, аэрокосмической промышленности, связи, электроники, автомобилей, бытовой техники и других отраслях промышленности.моделирование фактического рабочего состояния и испытания прочности конструкции, применение продукта широкое, ширина применения очевидна, эффект испытания замечательный и надежный.максимальное ускорение, модуляция амплитуды, управление временем, полнофункциональное управление компьютером, простое фиксированное ускорение/фиксированная амплитуда.
Технические параметры вибрационной испытательной машины:
| Модель |
Номинальный синус Сила(N) |
Определено случайным образом Сила(N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Рейтинговый Ответ:размещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

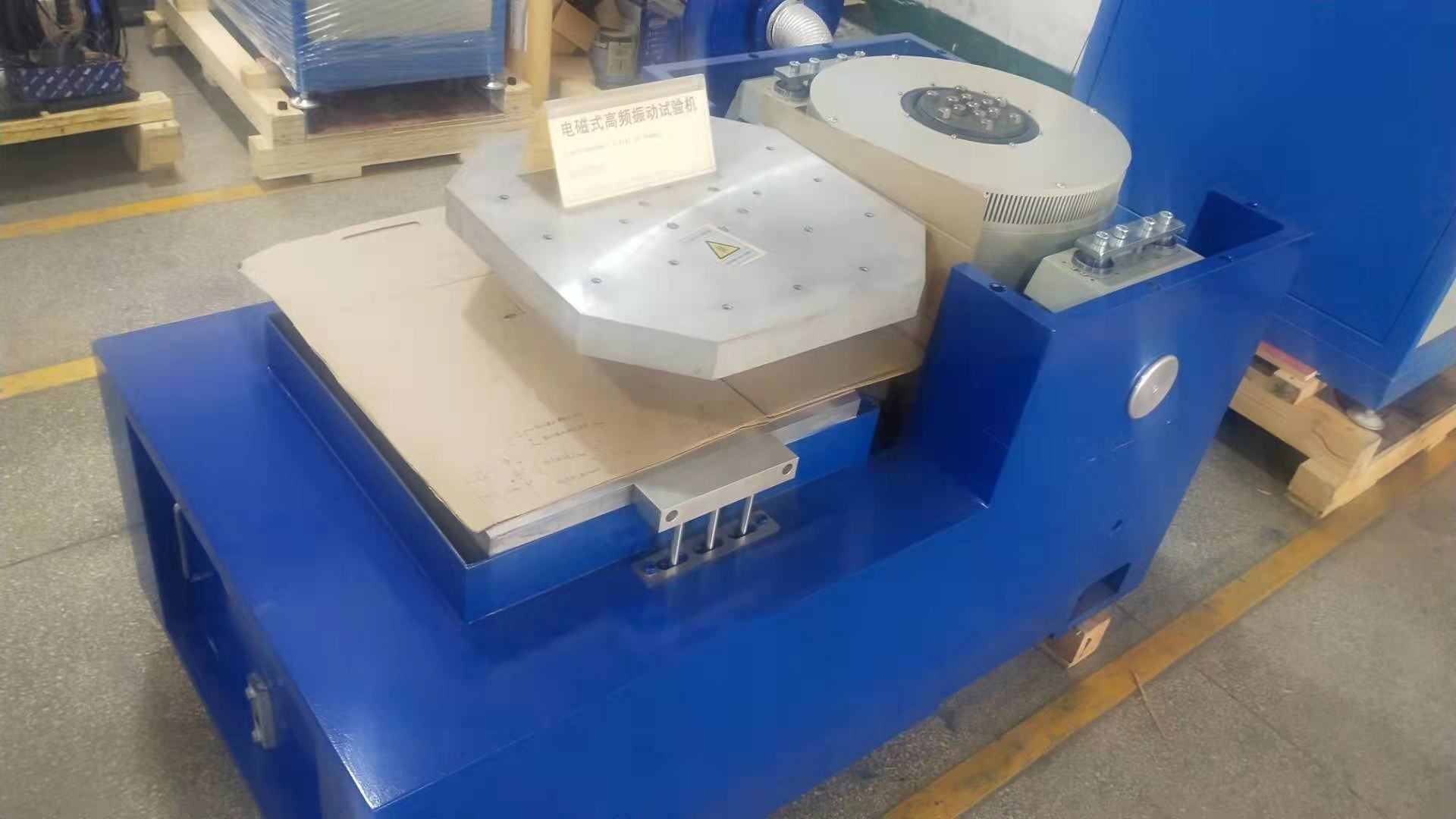

Технические параметры горизонтальныхРасширитель:
Технические параметры вертикальныхРасширитель:
Применение электродинамических вибрационных трещин:
Мы являемся производителем продукции серии высокочастотных вибрационных испытательных машин, принятых "двойной магнитной схемы структуры", "самопроизводимых скелетных кругов действия","Воздушная поддержка" и "подшипники ролика и линейное руководство", "изоляция трюниона" с использованием передовых современных технологий и специальных технологий, может быть выполнена в трехосевых синусоидных вибрационных испытаниях X, Y, Z и широкополосных случайных вибрационных испытаниях,Заполняется классическим (половина - синус)Эти продукты широко используются в национальной обороне, вооружениях, авиации, аэрокосмической, связи, электронике,электроприборы, связи, бытовой техники и других областей.
Электродинамические характеристики испытания вибрационного шейкера:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
Если вам нужна дополнительная информация о высокочастотных лабораторных шейкерах, транспортных симуляторах, электродинамических вибрационных шейкерах, не стесняйтесь отправлять свои запросы.
