оборудование для испытаний вибраций ES-20.pdf
Электромагнитная высокочастотная горизонтальная и вертикальная вибрационная испытательная машина
Каков принцип работы вибрационного шейкера?
Принцип работы вибрационного тестера похож на динамик, при котором электрический проводник перемещается действием электромагнитной силы в магнитном поле.Сила ускорения движущейся части создается балансом между приводом тока и магнитного потокаПоэтому, управляя приводом тока, можно управлять генератором вибраций.
Система испытаний синусовых электромагнитных вибраций на случайный удар:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т.д.
Система испытаний синусовых электромагнитных вибраций на случайный удар:Автомобильная,электронная,аэрокосмическая,корабельная,телекоммуникационная,оптоэлектронная,инструментальная и т.д.
Параметр вибрационного испытательного шайба:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость (м/с) |
Номинальное смещение (p-p) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущаяся катушка (мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Система испытаний синусовых электромагнитных вибраций на случайный удар Особенности продукта

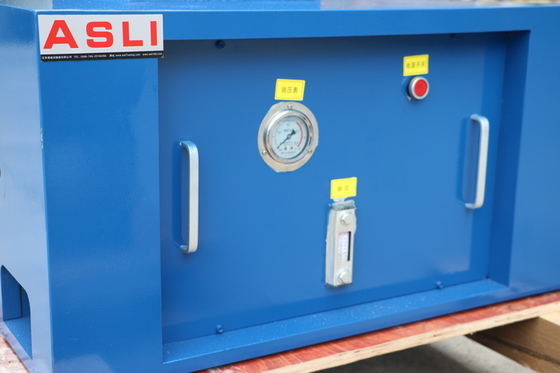

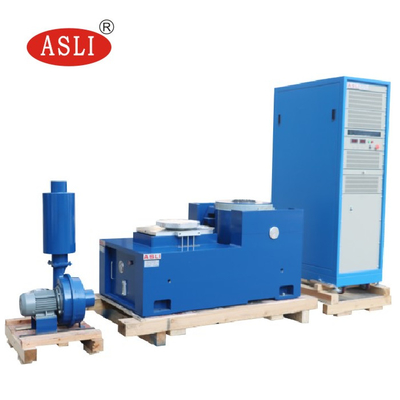

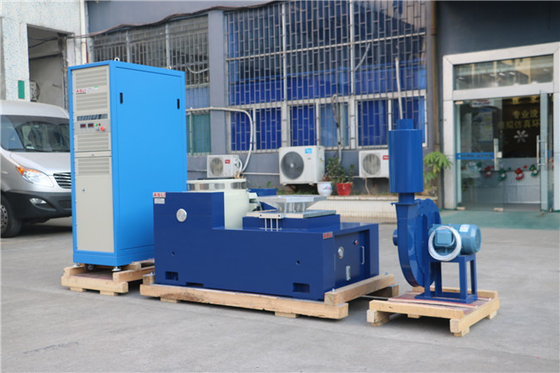

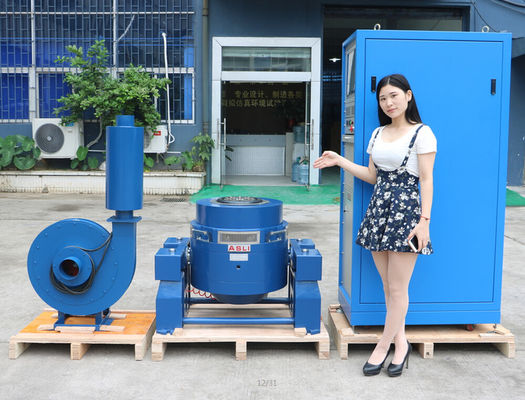

Изображения для справки:

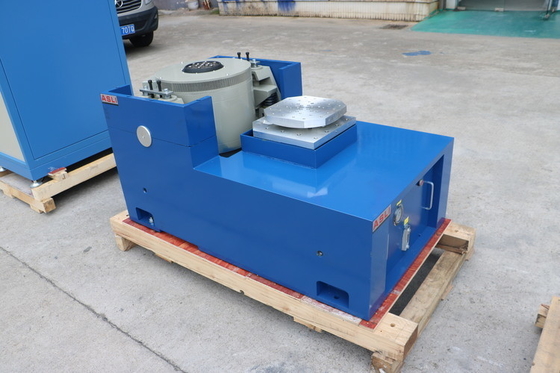

Горизонтальная таблица расширения:
Клиенты посещают компанию ASLI:
Заграничная служба:
Если вам нужна дополнительная информация оЭлектромагнитный тип высокочастотный горизонтальной и вертикальной вибрации испытательной машины, пожалуйста, не стесняйтесь отправлять свои запросы.
