Высокочастотный вибрационный испытательный стенд ES-30.pdf

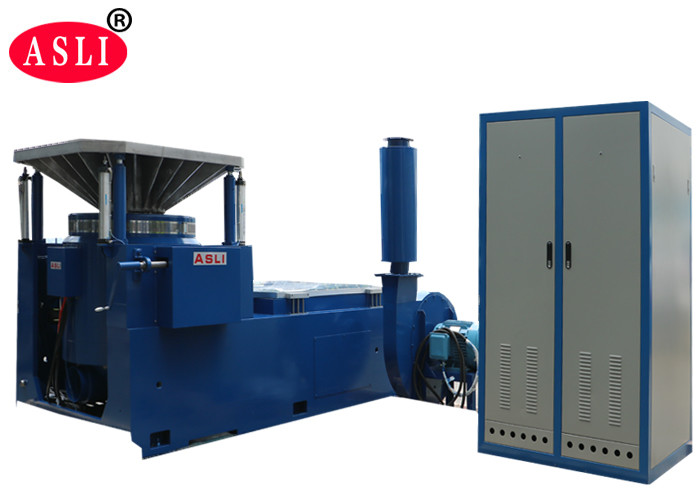

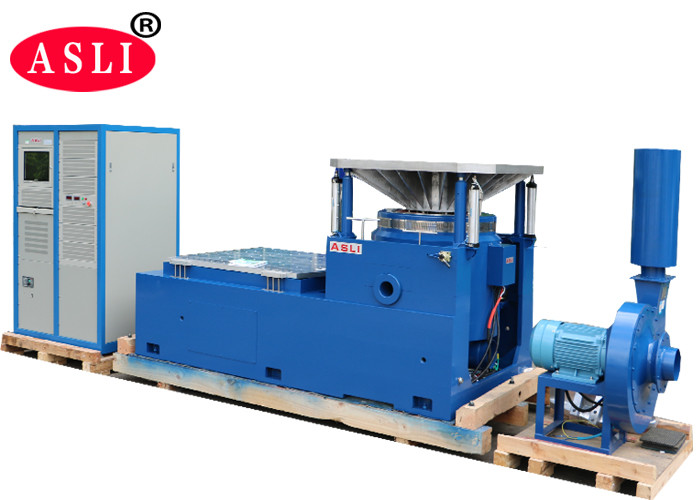

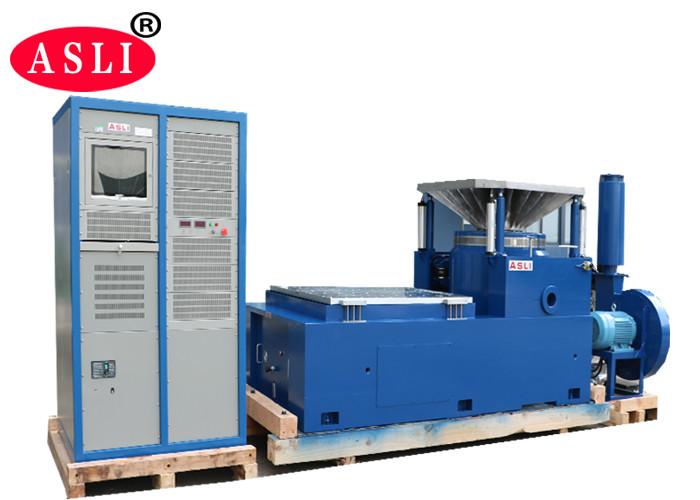

Состав испытательной системы
1. Цельный горизонтальный генератор вибрации
2. Вертикальная таблица расширения
3. Охлаждающий вентилятор с шумоглушителем
4. Усилитель силы цифровой переключать
5. Аппаратура многофункциональной борьбы с вибрацией измеряя.
Спецификация
| Имя | Суд испытания на вибропрочность батареи автомобиля EN50604 IEC62133 UN38.3 для испытания лаборатории | ||||||||
| Модель | Расклассифицированная сила синуса (n) | Расклассифицированная случайная сила (n) | Диапазон изменения частот (Hz) | Расклассифицированное ускорение (m/s2) | Проектная скорость (m/s) | Расклассифицированное смещение (p-p) mm | Максимальн Загрузка (Kg) | двигая катушка (Kg) | Размер двигая катушки (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
