ES-6 Синусовая и случайная вибрационная испытательная машина для аэрокосмической промышленности Meet NASA-STD-7001A

Вибрационная испытательная машина ES-6 для синусоидальных и случайных вибраций для аэрокосмической отрасли — соответствует стандарту NASA-STD-7001A

Загрузить документацию по продукту (PDF)

Вибрационная испытательная машина ES-6 для синусоидальных и случайных вибраций разработана для удовлетворения строгих требований аэрокосмических испытаний и полностью соответствует стандарту NASA-STD-7001A. Эта система вибрационных испытаний предназначена для высокочастотных вертикальных вибраторов и поддерживает широкий спектр международных стандартов испытаний.

Соответствующие стандарты испытаний

• MIL-STD
• DIN
• ISO
• ASTM
• IEC
• ISTA
• NASA
• GB
• GJB
• JIS
• BS

Применение

Высокочастотная вибрационная испытательная машина / Система вертикального вибратора, разработанная в соответствии со стандартами испытаний IEC, ISTA и MIL-STD, включает передовые технологии, такие как двухмагнитная схема, самогенерирующиеся кольца скелетного действия, воздушная поддержка, роликовые подшипники с линейным направлением и изоляция цапфы. Эти функции обеспечивают полное синусоидальное вибрационное тестирование по трем осям X, Y и Z, широкополосное случайное вибрационное тестирование, а также тестирование классических полусинусоидальных импульсов и спектра отклика на удар.

Эта система широко используется в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности.

Технические параметры — спецификация системы ES-60

Модель системы	ES-60
Диапазон частот (Гц)	3–3500
Номинальное усилие — синус (Н)	60 000
Номинальное усилие — случайное (Н)	60 000
Номинальное усилие — удар (Н)	120 000
Максимальное ускорение — синус (м/с²)	1000
Максимальное ускорение — случайное (среднеквадратичное значение м/с²)	1000
Максимальное ускорение — удар (м/с²)	2000
Максимальная скорость — синус (м/с)	1.8
Максимальная скорость — удар (м/с)	1.8
Максимальное смещение / ход — мм (от пика до пика)	51
Масса подвижной катушки	60 кг
Размер подвижной катушки	Ø 450 мм
Размер вертикального стола	Индивидуальный — выбирается в соответствии с требованиями испытаний
Размер горизонтального стола	Индивидуальный — выбирается в соответствии с требованиями испытаний
Максимальная нагрузка	800 кг

Сравнение моделей — вибрационный стол для упаковки / испытатель вибрационного стола для автозапчастей

Модель	Номинальное Синус Усилие (Н)	Номинальное Случайное Усилие (Н)	Диапазон частот (Гц)	Номинальное Ускорение (м/с²)	Номинальное Скорость (м/с)	Номинальное Смещение (мм от пика до пика)	Макс. Нагрузка (кг)	Подвижная Катушка (кг)	Размер подвижной катушки (мм)
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Ø230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Ø230
ES-10	10 000	10 000	3–3000	1000	1.8	51	270	14	Ø240
ES-20	20 000	20 000	3–3000	1000	1.8	51	300	30	Ø320
ES-30	30 000	30 000	3–2800	1000	1.8	51	450	40	Ø450
ES-40	40 000	40 000	3–2800	1000	1.8	51	500	50	Ø450
ES-50	50 000	50 000	3–2700	1000	1.8	51	750	50	Ø450
ES-60	60 000	60 000	3–2700	1000	1.8	51	750	60	Ø450
ES-100	100 000	100 000	3–2500	1000	1.8	51	1000	90	Ø450

Ключевые особенности конструкции

1. Хорошо спроектированный каркас динамического кольца, обеспечивающий более высокую частоту осевого резонанса.
2. Двухмагнитная схема с низким рассеянием магнитного потока, обеспечивающая компактную и рациональную конструкцию.
3. Роликовые подшипники коромысла с прямой и ориентированной на импорт жесткостью композитного корпуса, обеспечивающие отличную грузоподъемность при эксцентричной нагрузке.
4. Изолированный фундамент цапфы, предназначенный для использования с гормонами, обеспечивающий удобную мобильную установку.
5. Передовая система перемещения обеспечивает высокую надежность динамического кольца.
6. Новая конструкция воздуховода улучшает эффект охлаждения.
7. Статическая и динамическая жесткость подшипника малого баллона повышает несущую способность подшипника вибрационного стола и улучшает низкочастотные характеристики.

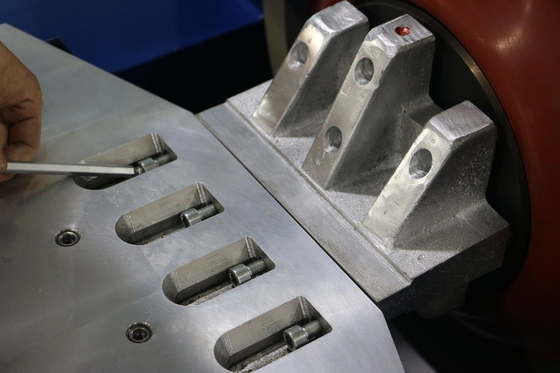

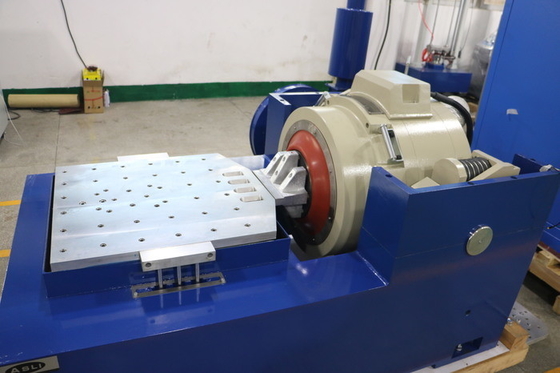

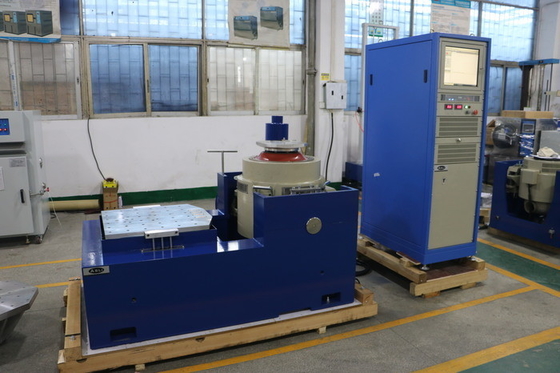

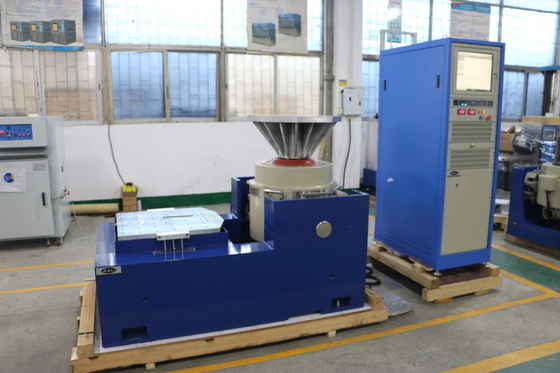

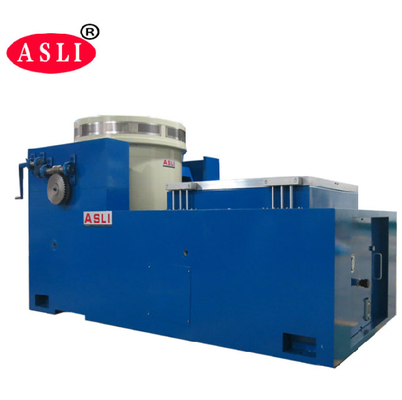

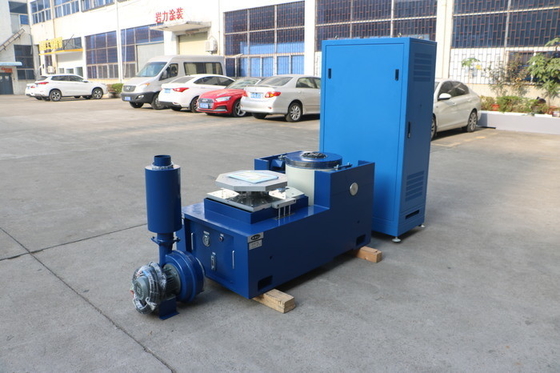

Галерея продуктов

Зарубежное обслуживание

Часто задаваемые вопросы:

В1: Что такое электродинамический вибратор?
О: Электродинамический вибратор — это испытательная система, используемая для имитации условий вибрации, которым продукты могут подвергаться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.

В2: Какие продукты можно тестировать?
О: Его можно использовать для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электрических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих вибрационных испытаний.

В3: Какие вибрационные испытания может выполнять вибратор?
О: В зависимости от конфигурации системы он может выполнять синусоидальные вибрации, случайные вибрации, ударные испытания, поиск резонанса, частотный развертку и другие программируемые вибрационные испытания.

В4: Какова максимальная частота испытаний?
О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели вибраторов для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.

В5: Как выбрать правильную модель вибратора?
О: Основные факторы включают:

• Максимальный вес образца
• Размеры образца
• Требуемое направление вибрации
• Диапазон частот
• Максимальное ускорение
• Смещение
• Требуемый стандарт вибрационных испытаний

На основе этих параметров мы можем рекомендовать подходящую систему вибратора.

В6: Может ли вибратор выполнять как вертикальную, так и горизонтальную вибрацию?
О: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.

В7: Может ли он выполнять случайные вибрационные испытания?
О: Да. Для случайных вибрационных испытаний, включая профили испытаний на основе PSD, может быть сконфигурирован подходящий контроллер вибрации.

В8: Может ли он выполнять ударные испытания?
О: Да, при условии, что выбранная система вибратора имеет достаточную мощность, смещение и ускорение для требуемого профиля удара.

Электродинамический вибратор предлагает ряд преимуществ для высокочастотных вибрационных испытаний:

• Широкий диапазон частот: подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.
• Высокая точность управления: частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
• Быстрый отклик: электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний на вибрацию с разверткой.
• Стабильный выход вибрации: управление с обратной связью помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
• Программируемые испытания: параметры испытаний, такие как диапазон частот, скорость развертки, ускорение и количество циклов, могут быть автоматически запрограммированы.
• Подходит для высокочастотных испытаний: особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
• Высокая автоматизация: программы испытаний могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
