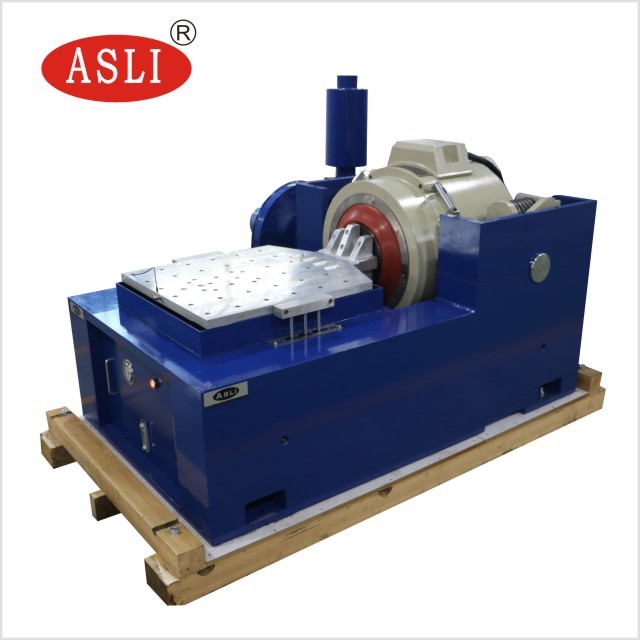

Системы испытаний электромагнитных вибраций для проверки третьей стороной
Что такое высокочастотные вибрационные испытания?
Высокочастотные высокопроизводительные системы гидравлических вибрационных испытаний для вертикальных, горизонтальных, многоосевых, вращающихся и акустических испытаний.расширители голов, гидравлические источники питания, подшипники, сцепления и вибрационные таблицы.
Загрузить документ для хранения - нажмите здесь ----→Система испытаний на механические вибрации ES-10.pdf
Системы испытаний электромагнитных вибраций для проверки третьей стороной
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Особенности:
1Прочная система подвески и направление линейного движения, сильная грузоподъемность, хорошие функции направления, высокая стабильность.
2. грузовой центр подушки безопасности с высокой статической жесткостью и низкой динамической жесткости, сильная грузоподъемность, идеальная производительность на изменение амплитуды.
3Высокоэффективное переключение питания класса D, пиковый ток 3-сигмы, низкое потребление энергии и минимальное гармоническое искажение.
4Быстрая самодиагностика с защитной блокировкой, высокая надежность безопасности.
5Устройство изоляции воздушных подушек от ударов для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение проницаемости вибрации.

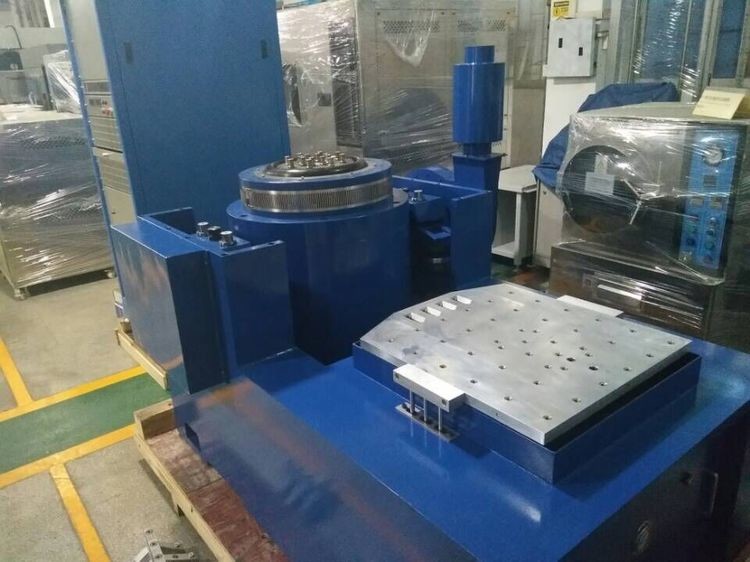

6Горизонтальные и вертикальные платформы расширения для различных применений.
7Простая работа контроллера.
технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Принцип работы вибрационного шейкера

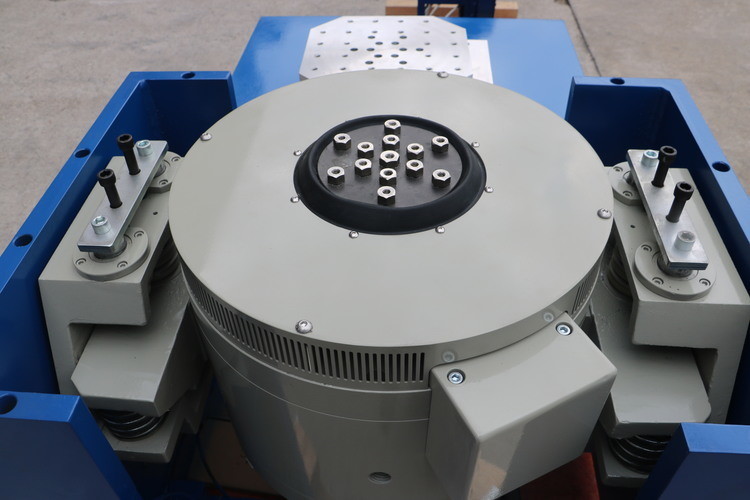

Принцип работы возбудителя электромагнитных вибраций похож на динамик, при котором электрическаяПроводник перемещается действием электромагнитной силы в магнитном поле.движущаяся часть создается балансом между приводом тока и магнитным потоком.Управляя приводом, можно управлять генератором вибраций.
Максимальный уровень ускорения возбудителя электромагнитных вибраций определяется максимальнымПри низкой частоте смещение движущейся части ограничивается таким образом, чтоУскорение не достигнет высокого уровня.чем верхний предел диапазона частот.
Производительность генератора вибрации может быть отражена на диаграмме, которая отображает максимальнуюИспользуя график log-log, ограничение смещенияможет быть выражена прямой линией с уклоном 6 дБ/октаву.
