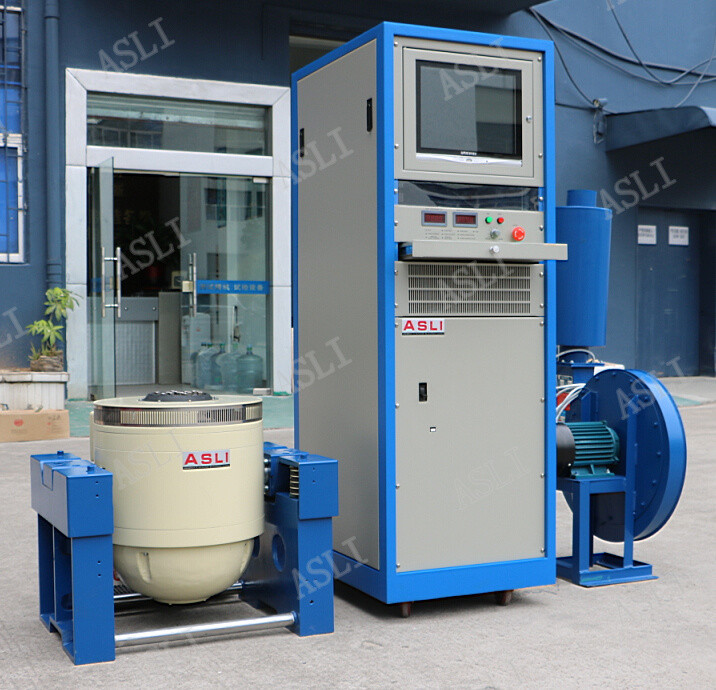

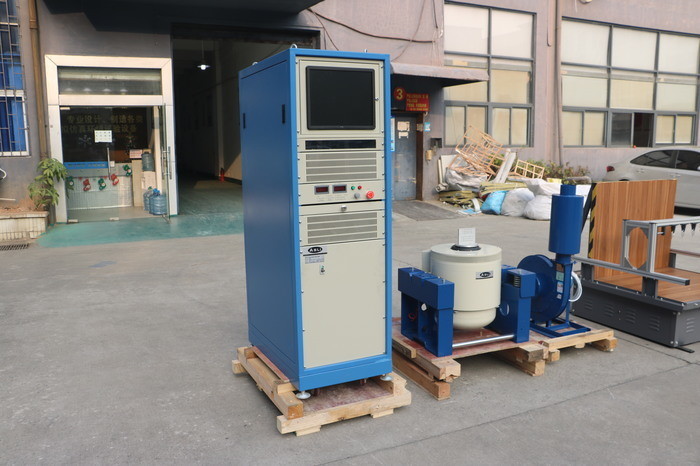

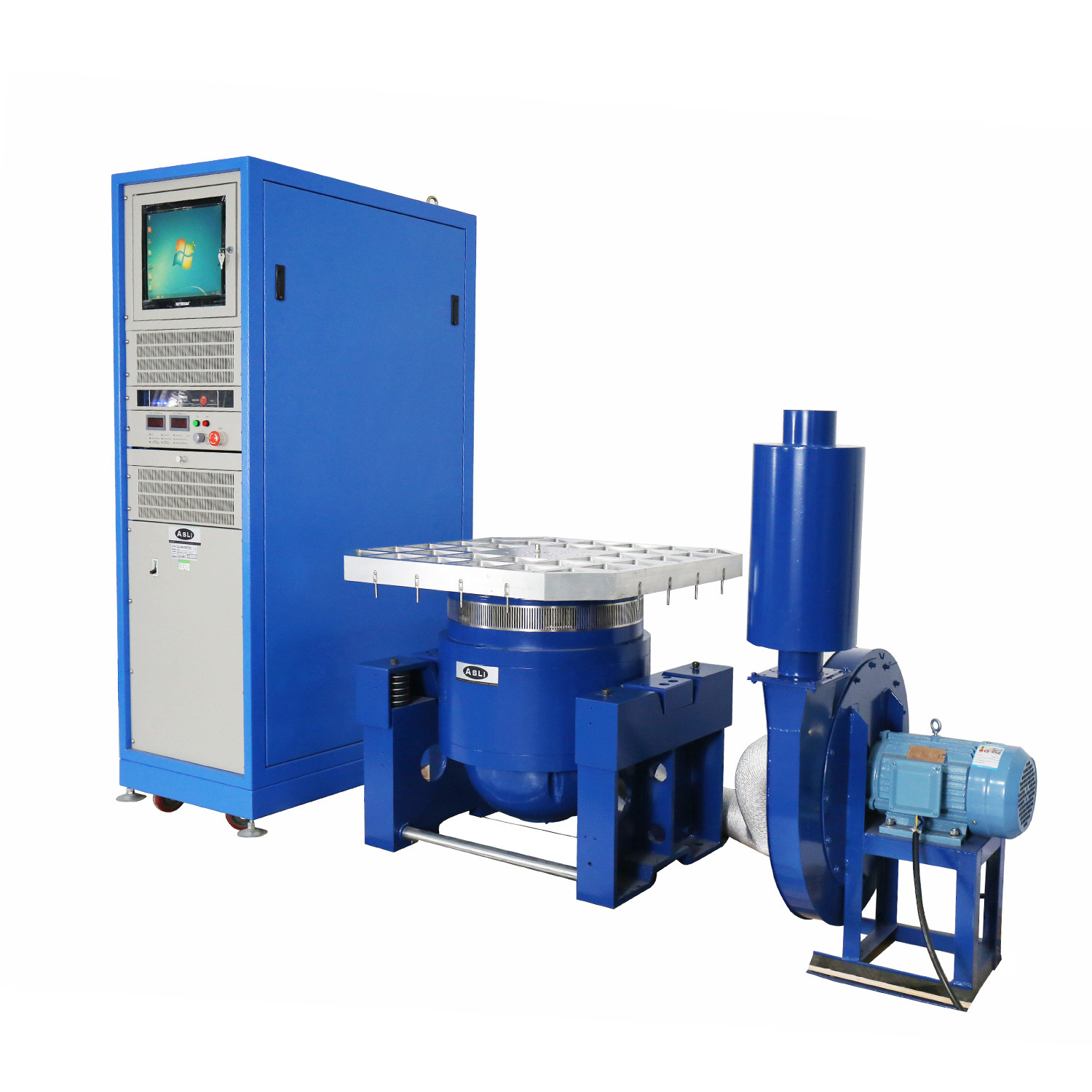

Синусный и случайный электромагнитный высокочастотный вибрационный тестер
Каково значение RMS при тестировании на вибрации?
При вибрационных испытаниях обычно требуется, чтобы случайный сигнал содержал пиковые значения в три раза больше значения RMS.Сила, вырабатываемая возбудителем, в основном ограничивается нагревательным эффектом тока. т.е. значение RMS, тогда как на номинальную мощность усилителя влияют пиковые значения.
Загрузить документ для хранения - нажмите здесь ----→Испытатель вибрации ES-3.pdf
Синусный и случайный электромагнитный высокочастотный вибрационный тестерполностью в соответствии со стандартным конструкционным испытанием, симуляцией, связанным с аккумулятором, при определенных условиях испытания вибрации аккумулятора,аккумулятор или аккумуляторная батарея закреплены на вибрационном столе, в соответствии с предписанной частотой, ускорением и режимом перемещения вдоль вибрации образца батареи в трех взаимно перпендикулярных направлениях измеряемая батарея не должна протекать,Не теряй духа., не сломано, нет пожара и взрыва.
Технические параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Усилитель мощности | |
| Выход усилителя | 30 кВА |
| SNR | > 65 дБ |
| Номинальное выходное напряжение | 120 ВРМ |
| Размеры (L×W×H, не упакованные) | 800x900x2,100 мм |
| Вдыхатель | |
| Объем воздуха | 00,46 м3/с |
| Сила | 7.5 кВт |
| Диаметр воздуховода | 200 мм |
| Давление воздуха | 80,8 кПа |
| Установка | Способен подключаться к потолку (до двух 90-градусных изгибов), максимум 20 ̊ |

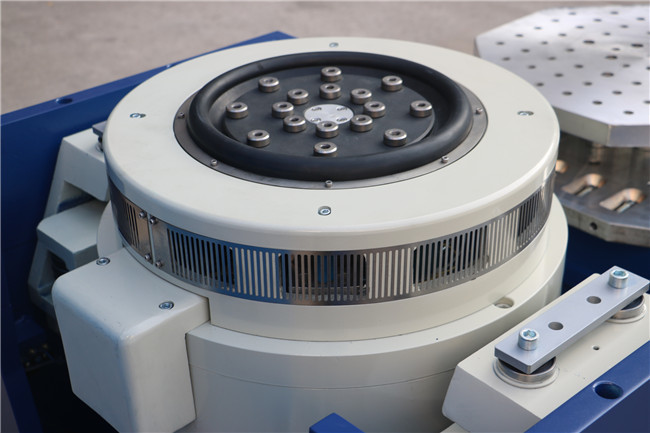

Вибрационный шейкер
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
7. статическая жесткость, динамическая жесткость несущего небольшого воздушного шара, повышение емкости вибрационного стола, улучшение низкочастотных характеристик.
