Всеобщий высокочастотный электродинамический тестер вибрации для PCB
Product Details
| Частота: | 5Hz~ 3500Hz | Использование: | симуляционные вибрационные испытания |
|---|---|---|---|
| направление вибрации: | x y z | Макс.: | 10,6 м/с |
| двигая катушка: | 6.5 кг | Применение: | ПХБ |
| Выделить |
Электродинамический тестер вибрации для PCB,тестер вибрации частоты igh электродинамический,Всеобщий высокочастотный шейкер вибрации |
||
Product Description
- Что?Универсальный высокочастотный электродинамический вибрационный тестер для ПКБ
Каково значение RMS при тестировании на вибрации?
При вибрационных испытаниях обычно требуется, чтобы случайный сигнал содержал пиковые значения в три раза больше значения RMS.Сила, вырабатываемая возбудителем, в основном ограничивается нагревательным эффектом тока. т.е. значение RMS, тогда как на номинальную мощность усилителя влияют пиковые значения.
Загрузить документ для хранения - нажмите здесь ----→Испытатель вибрации ES-3A.pdf
Электромагнитная вибрационная испытательная машина предназначена для высокого качества, высокой производительности и высокой надежности, точности и точности и удобной эксплуатации.Это испытательная платформа, которая отвечает всем требованиям испытаний., и могут быть выполнены, включая IEC, MIL-STD, JIS, ASTM и другие спецификации.
Особенности продукта
* Гибкая система подвески и прямолинейный гид, сильная несущая способность, хорошие характеристики управления и высокая стабильность.
* Статическая жесткость центральной подушки безопасности большой, динамическая жесткость небольшая, несущая способность сильная, а динамическая производительность отличная.
* Быстрая диагностика и защита цепочки, высокая безопасность и надежность;
* Устройство изоляции и затушивания подушки безопасности позволяет вибратору не нуждаться в специальном фундаменте, отлично воспроизводит волну вибрации и уменьшает передачу вибрации.
* обеспечить различное использование горизонтальных и вертикальных платформ расширения;
* Он может использоваться со всеми видами вибрационных контроллеров, а работа проста.
Параметры:
| Модель |
Номинальный синус Сила (N) |
Определено случайным образом Сила (N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Номинальное смещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Вертикальные характеристики расширенной скамейки:
VT вертикальные расширенные скамейки и специфицированные зажимы, точно рассчитанные, сложный дизайн, чтобы гарантировать, что клиент приобрел лучшие результаты в соответствии с идеальным

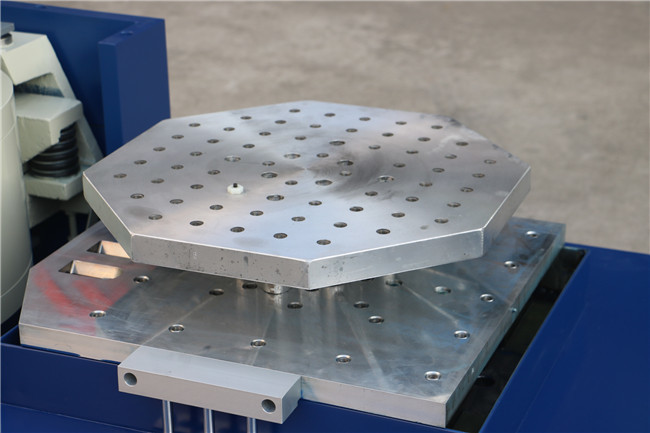

Характеристики горизонтальной стойки:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.

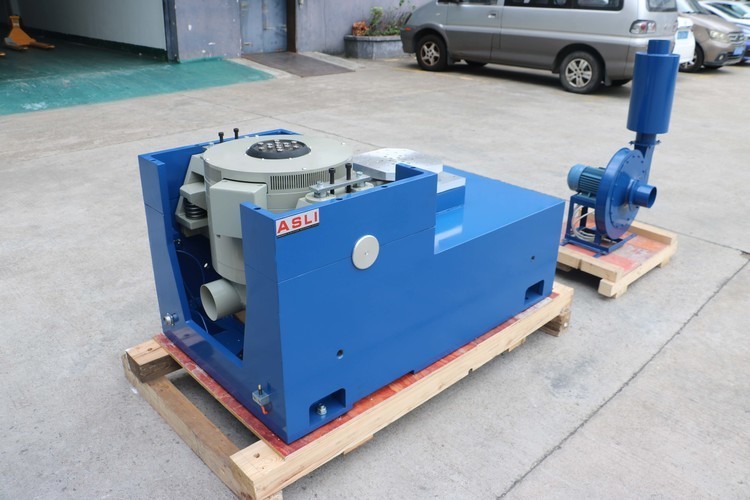

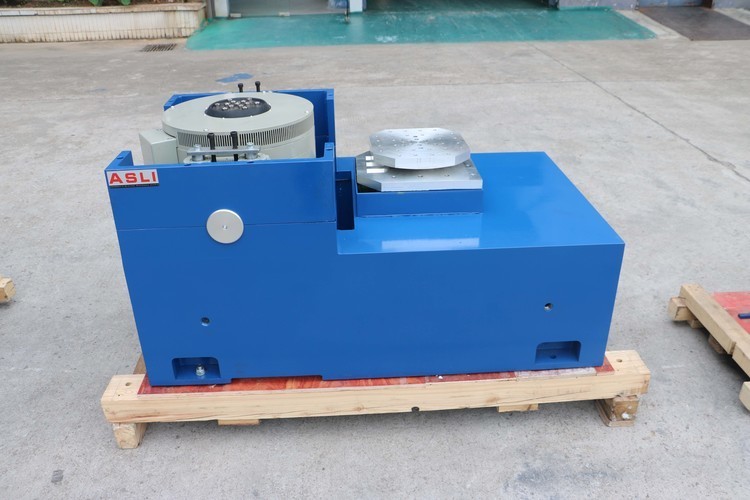

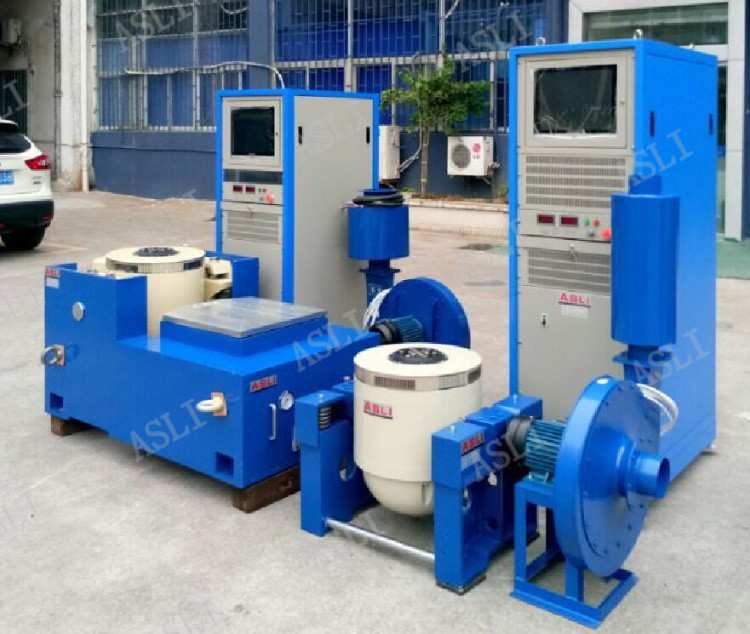

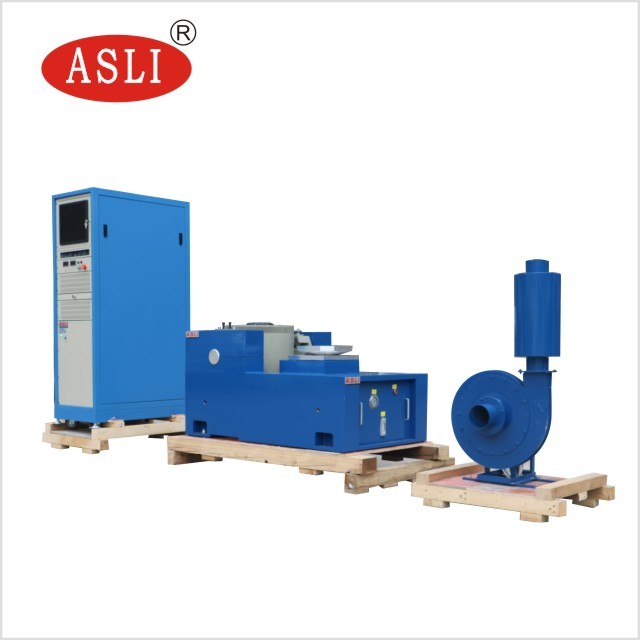

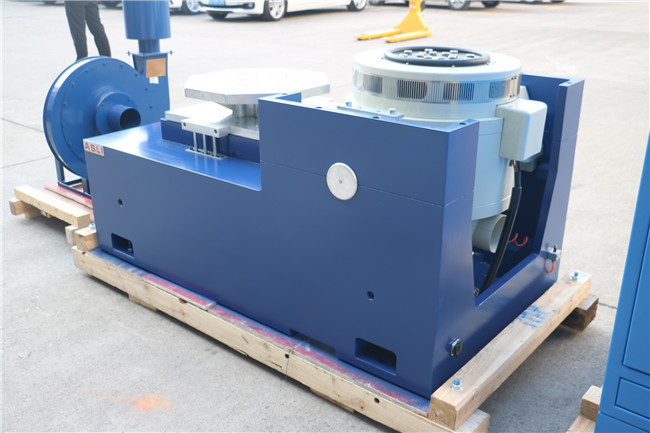

Изображения для справки:
Относительные продукты:
 |
 |
 |
| Испытательная камера PCT | Машина для испытаний падания | Терморегулятор для вибрации влажности |
Пожалуйста, не стесняйтесь отправлять запрос о Универсальный высокочастотный электродинамический вибрационный тестер для ПКБ
