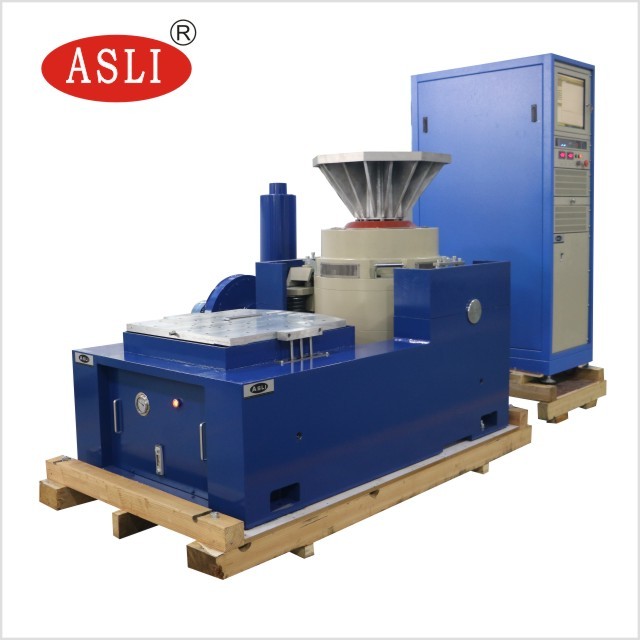

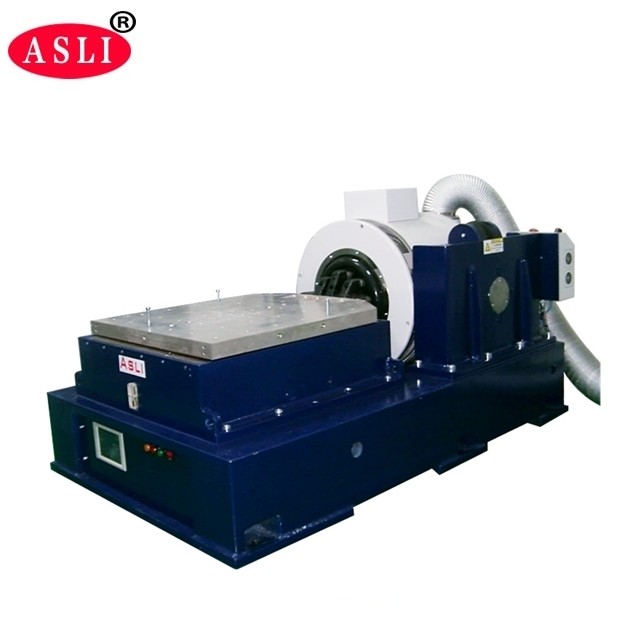

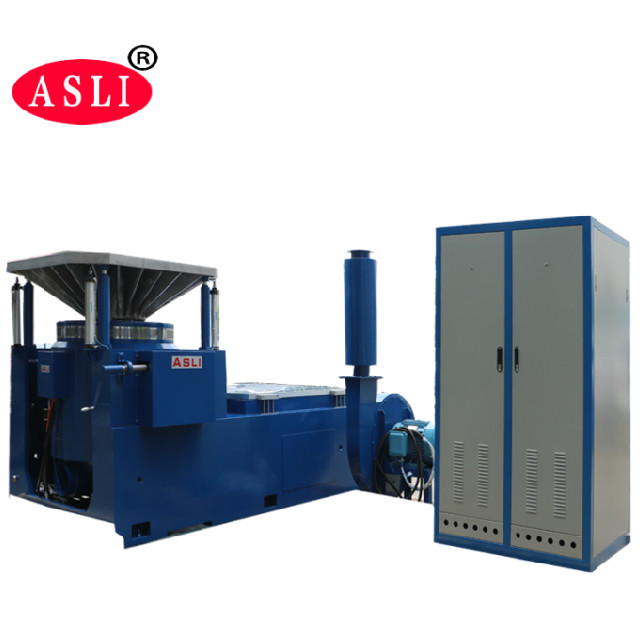

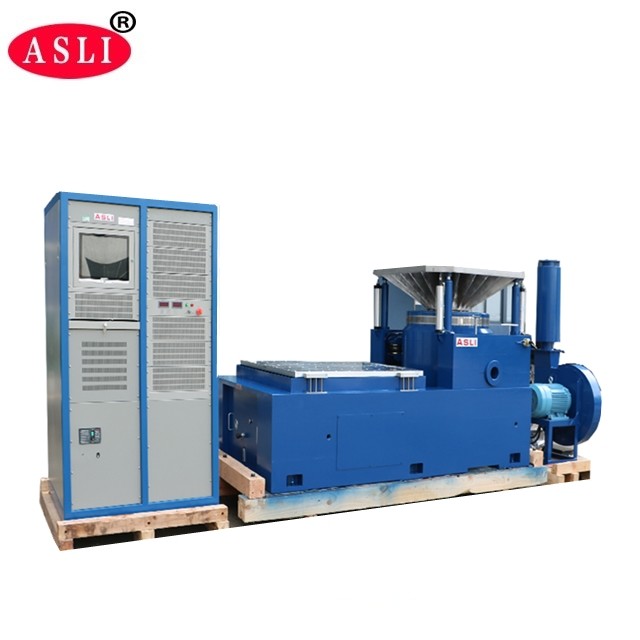

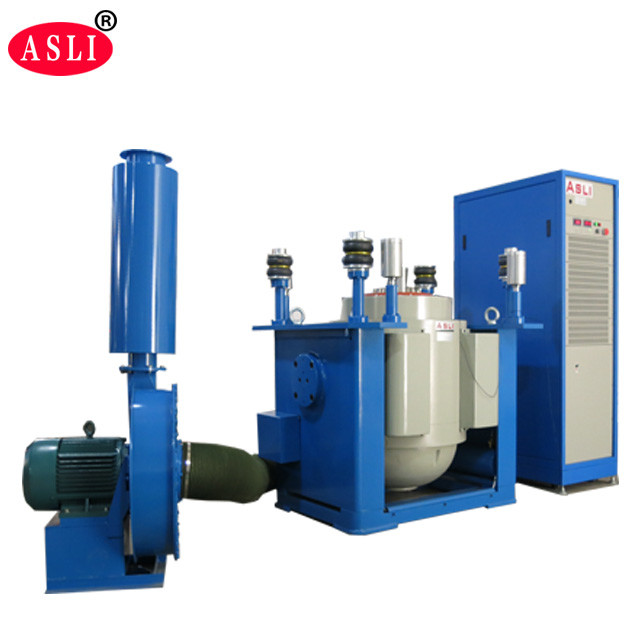

Высокочастотная вертикаль и горизонтальная машина теста таблицы шейкера вибрации электродинамики
Применение
Высокочастотный шейкер вибрации принял „структура раздвоенной магнитной цепи“, „само-произведенные каркасные круги действия“, „воздушнодесантная поддержка“ и „подшипники ролика и линейное наведение“, „технологию изоляции trunnion“ выдвинутую современную и особенную технологию, можно завершить в испытании на вибропрочность x, y, z трехосных синусоидальных и тестах случайного колебания с широкой полосой частот, быть завершенным классическим (тестом спектра ИМПа ульс полу- синуса) и ответа удара. Он широко использовал в обороне страны, оружиях, авиации, воздушно-космическом пространстве, сообщениях, электронике, электроприборах, сообщениях, бытовых техниках и других полях.
(1) расклассифицированная сила: сила 6000N синуса; случайная сила 6000N; сила 12000N удара;
(2) диапазон изменения частот: 5Hz к 3500Hz, фиксированной частоте, стреловидности взад и вперед, синус, случайный, удар
(3) режим Стреловидност-частоты: линейный, логарифмический, стреловидность взад и вперед, фиксированная частота
(4) времена Стреловидност-частоты: 1 до 32767
(5) время Стреловидност-частоты: зафиксированную частоту/одиночное 1-3600mins, кривые стреловидност-частоты можно показать.
(6) Максимальн Ускорение 1000m/s2 (не нагрузка)
(7) максимальная нагрузка 180Kg
(8) Максимальн Смещение: 25mm p-p (не нагрузка), двойной пик
(9) смещение удара: 25 mm
(10) вес двигая катушки: 6.5kg
(11) направления вибрации: вертикаль
(12) волна вибрации: синус, случайный, удар
(13) диаметр двигая катушки: Φ230 mm
(14) размер системы вибрации (mm): W850xH750xD550mm
(15) вес системы вибрации: 590kg
2-2 детали компонентов вибрации
(1) набор генератора 1 вибрации
(2) набор регулятора 1 вибрации
(3) набор камеры 1 соединения связи
(4) набор усилителя силы DA-6 1
(5) программное обеспечение водителя 1 набор
(7) программное обеспечение водителя 1 набор
(8) набор системы охлаждения 1
(9) промышленный набор компьютера 1
Технические параметры:
| Имя | Пакуя вибрационный стол/тестер вибрационного стола для автозапчастей | ||||||||
| Модель | Расклассифицированная сила синуса (n) | Расклассифицированная случайная сила (n) | Диапазон изменения частот (Hz) | Расклассифицированное ускорение (m/s2) | Проектная скорость (m/s) | Расклассифицированное смещение (p-p) mm | Максимальн Загрузка (Kg) | двигая катушка (Kg) | Размер двигая катушки (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
