Что такое вибрационный тест?
Продукты ежедневно отправляются по всему миру в пакетах и контейнерах.Вибрационное испытание часто используется в качестве инструмента контроля качества для подвержения продуктов вибрации до отгрузкиРезультаты могут быть использованы для проектирования продукта и упаковки, чтобы уменьшить повреждения от потрясений и отскоков.
Скачать документ для хранения - нажмите здесь ----→оборудование для испытаний вибраций ES-10.pdf
электродинамический вибрационный трещитель для испытания моделирования перевозки пакетов ISTA
Требования к испытаниям:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Особенности:
1Установка: китайское и английское меню, компьютерная работа, использование специализированных систем мониторинга и управления, данные всего процесса могут передаваться и выводиться.
2.Функции отображения: динамические кривые испытаний, многоданные, на количество данных.
3. Записывающий кривые:запись данных испытаний в режиме реального времени, данные испытаний автоматически, результаты испытаний могут храниться, печататься.
Основные технические параметры
| дель |
Номинальный синус Сила(N) |
Определено случайным образом Сила(N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Рейтинговый Ответ:размещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Преимущества для пользователей
* Простая установка может быть сделана пользователем
* Пользовательский интерфейс: LCD сенсорный экран для локального режима и PC-Windows (через Ethernet) для удаленного режима;
* Местный режим: быстрое начало заранее определенного испытания, можно хранить десятки спецификаций испытаний;
* Удаленный режим: все операции системы, включая определение испытаний и хранение спецификаций испытаний на мостере, управление испытаниями, обзор данных испытаний и документация.
Производитель вибрационных шейкеровпринял структуру двойной магнитной схемы, самопроизводительные круги действия скелета, воздушную поддержку и роликовые подшипники и линейное руководство,Изоляция трюниона передовые современные технологии и специальные технологии, может быть выполнена в X,Y,Z трехосевых синусоидных вибрационных испытаний и широкополосных случайных вибрационных испытаний, которые должны быть завершены классическими (половина - синус, трапециозный,Стрельба зубной волны) тест на спектр импульса и реакции на удар.
1 Тщательное проектирование движущейся катушки имеет более высокую частоту осевого резонанса первого порядка.
2 Легкая арматура, высокая жесткость, частота 4500 Гц.
3 Компьютерное соединение линии управления, немедленно хранить материалы.
4 Показать диаграмму управления.
5 Низкое сопротивление и высокая производительность, высокая эффективность, низкая стоимость.
6 Высокая надежность, низкий уровень неисправности.

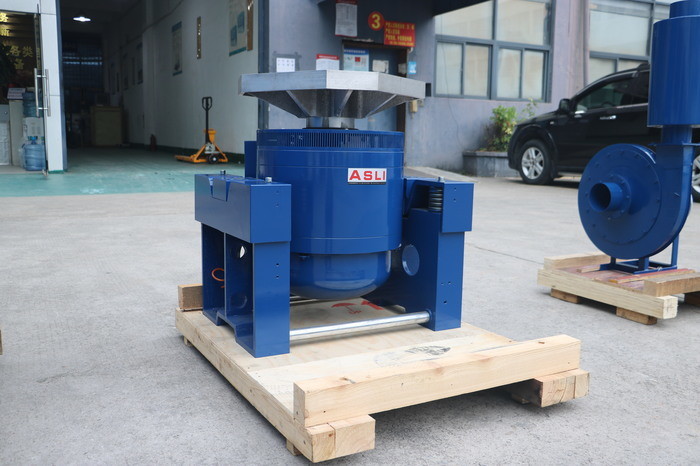

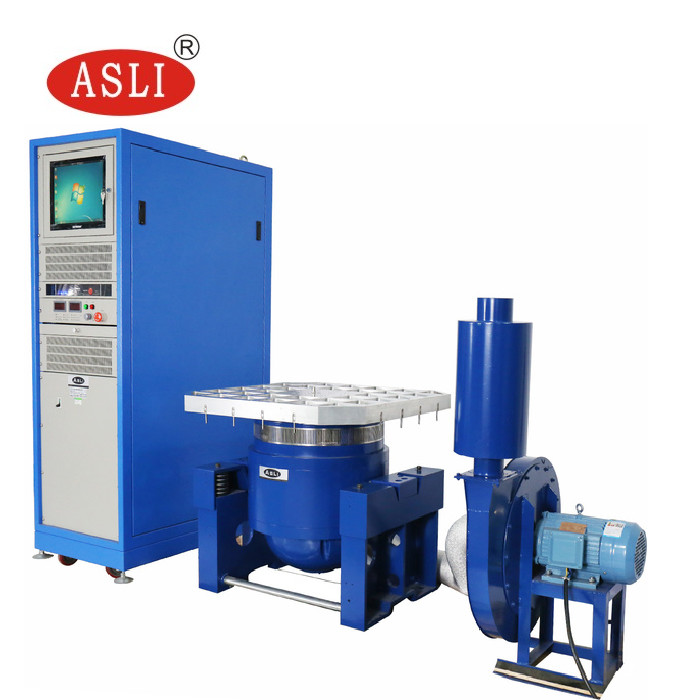

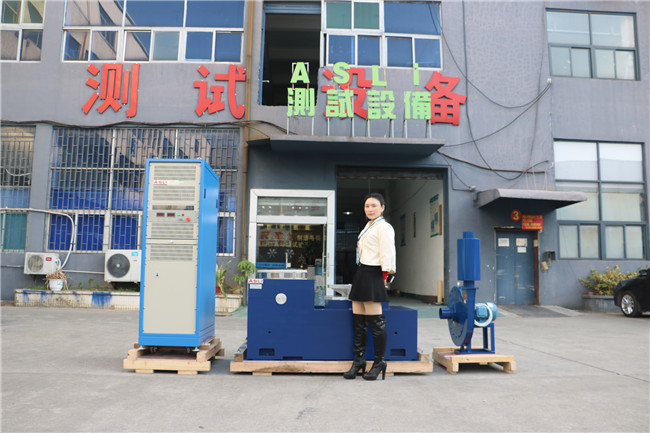

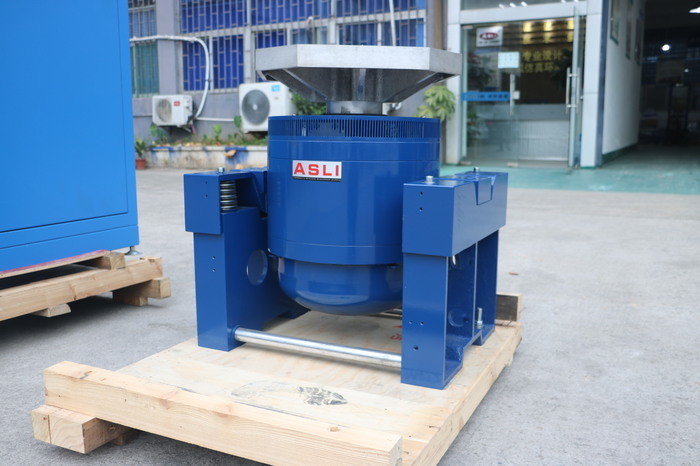

Изображения для справки:
