Машина тестера вибрации оси XYZ случайная электродинамическая со стандартом UN38.3
Product Details
| vibration method: | Sine &Random Vibration | vibration direction: | XYZ Axis |
|---|---|---|---|
| frequency: | 3~3000HZ | displacement: | 51mm |
| application: | Battery | standard: | UN38.3 |
| Выделить |
случайная машина тестера вибрации,Машина тестера вибрации UN38.3,Электродинамическая машина вибрации UN38.3 |
||
Product Description
Система испытаний на механические вибрации ES-10.pdf
Электродинамический высокочастотный вибрационный тестер оси XYZ для испытания вибрации аккумулятора UN38.3
Стандарт испытания:
ГБ/Т 31486-2015
UL 1642:2012 < Стандарт для литийных батарей>
UL 2054: 2012 < Батареи для бытовых и коммерческих нужд>
UN38.3 ((2012)
IEC62133-2:2017 < Требования безопасности для портативных герметичных вторичных элементов и для аккумуляторов, изготовленных из них, для использования в портативных приложениях - Часть 2: Литийные системы>
Оборудование для испытаний вибрационной таблицы моделирования транспортаможет быть выполнена в трехосе X,Y,Z синусоидных вибрационных испытаниях и широкополосных случайных вибрационных испытаниях, которые должны быть завершены классическими (половина - синус, трапециальный,Стрельба зубной волны) тест на спектр импульса и реакции на ударЭти продукты широко используются в сфере национальной обороны, вооружений, авиации, аэрокосмической промышленности, связи, электроники, электрической техники, связи, бытовой техники и других областях.
Технические параметры вибрационной испытательной машины:
| Модель |
Номинальный синус Сила(N) |
Определено случайным образом Сила(N) |
Частота Диапазон (Hz) |
Номинальное ускорение (м/с)2) | Номинальная скорость ((m/s) |
Рейтинговый Ответ:размещение (п-п) мм |
Максимальная нагрузка (кг) | движущаяся катушка ((Kg) |
Размер Движущая катушка ((мм) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
Особенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6Новая конструкция каналов и повышение эффекта охлаждения.
вертикальные характеристики расширенной скамейки:
VT вертикальные расширенные скамейки и специфицированные зажимы, точно рассчитанные, сложный дизайн, чтобы гарантировать, что клиент приобрел лучшую производительность в соответствии с идеальной структурой,высокое качество материала и изготовления.
технические параметры вертикального расширителя:
| Модель | Масса (кг) | Максимальная частота (хц) | Размер скамейки |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300х300 |
| VT0404 | 22 | 1500 | 400х400 |
| VT0505 | 30 | 500 | 500х500 |
.
горизонтальные характеристики стойки:
Внутри небольшой загрузочной скамьи для достижения более высокого ускорения и частоты работы, для улучшения грузоподъемности и производительности всей машины.
Горизонтальная скамейка и вибрационная скамейка являются интегральным типом, с идеальной структурой, удобством установки и регулировки.
Трасса статического давления, V-образная, с способностью устойчивой к наклону и устойчивой к перегрузке.
Встроенный масляный насос, хорошая структура и простая эксплуатация.

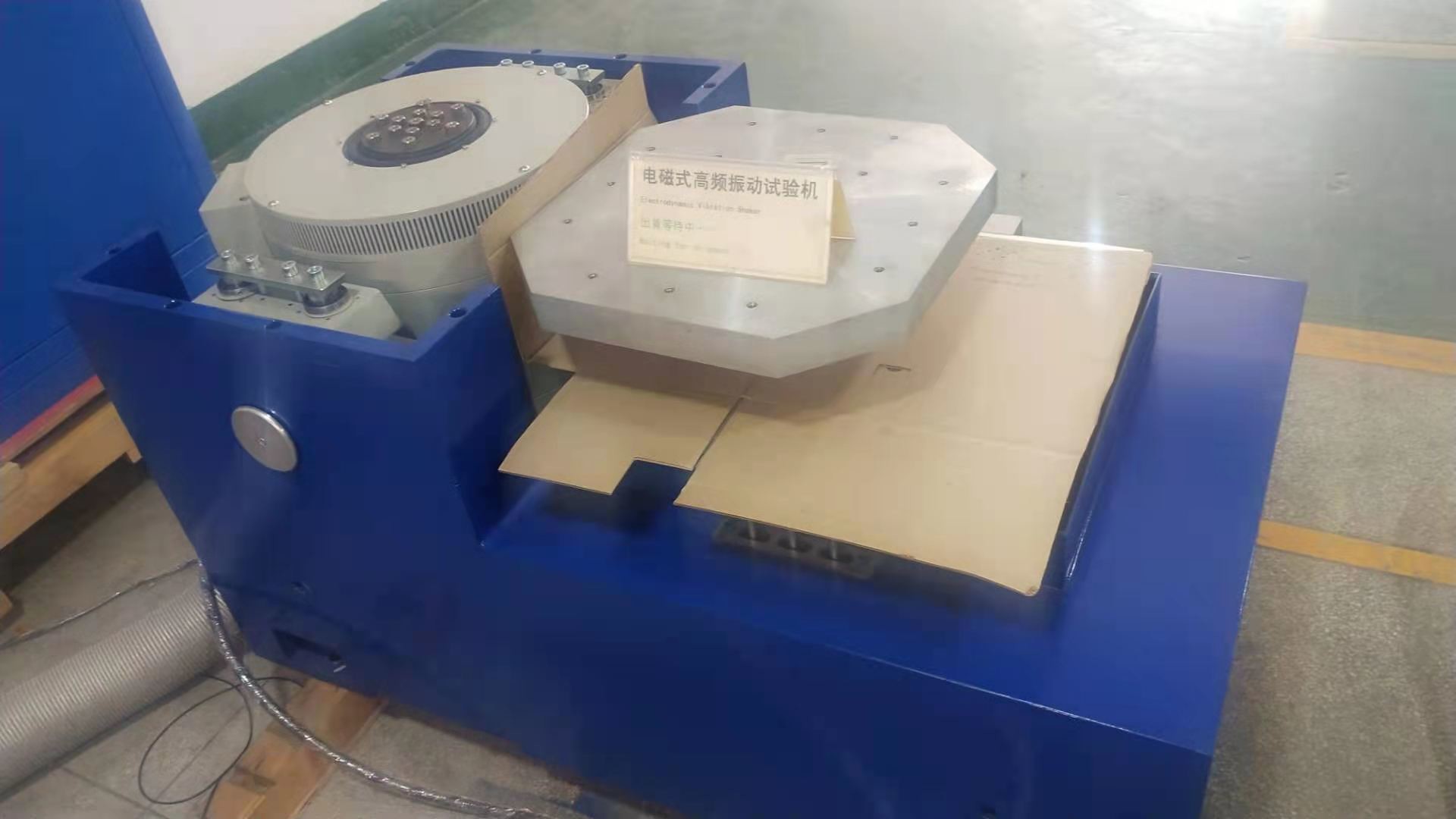

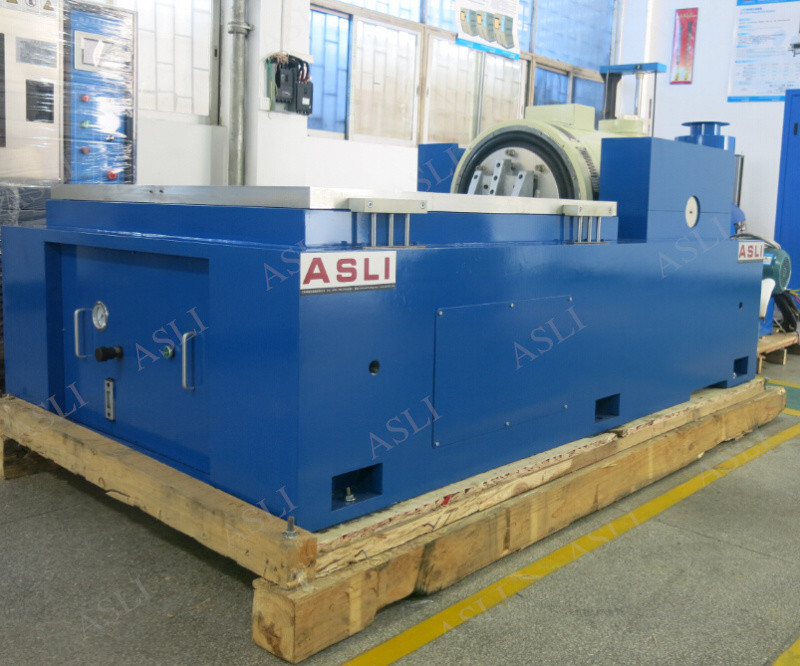

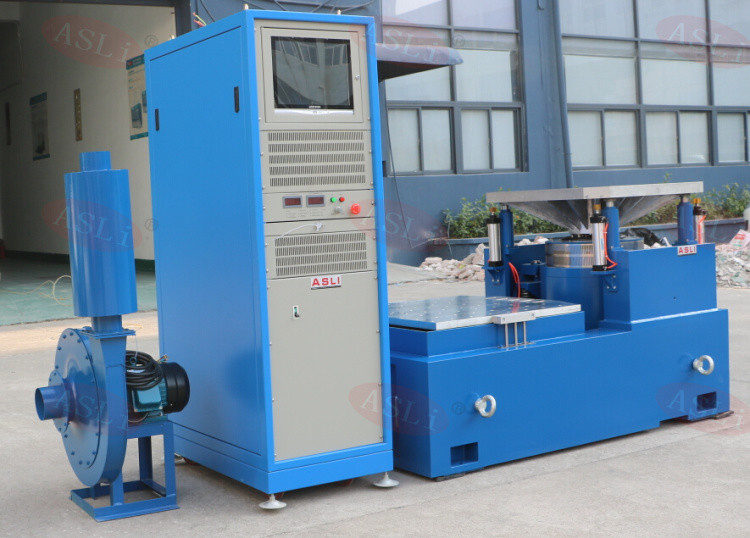

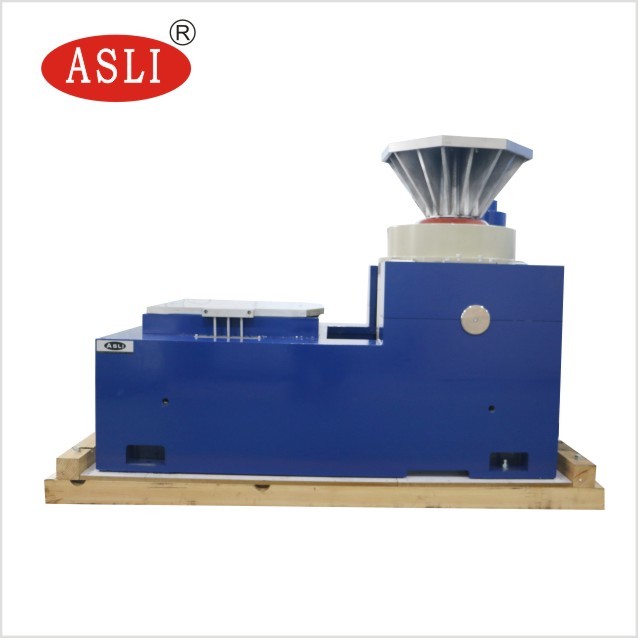

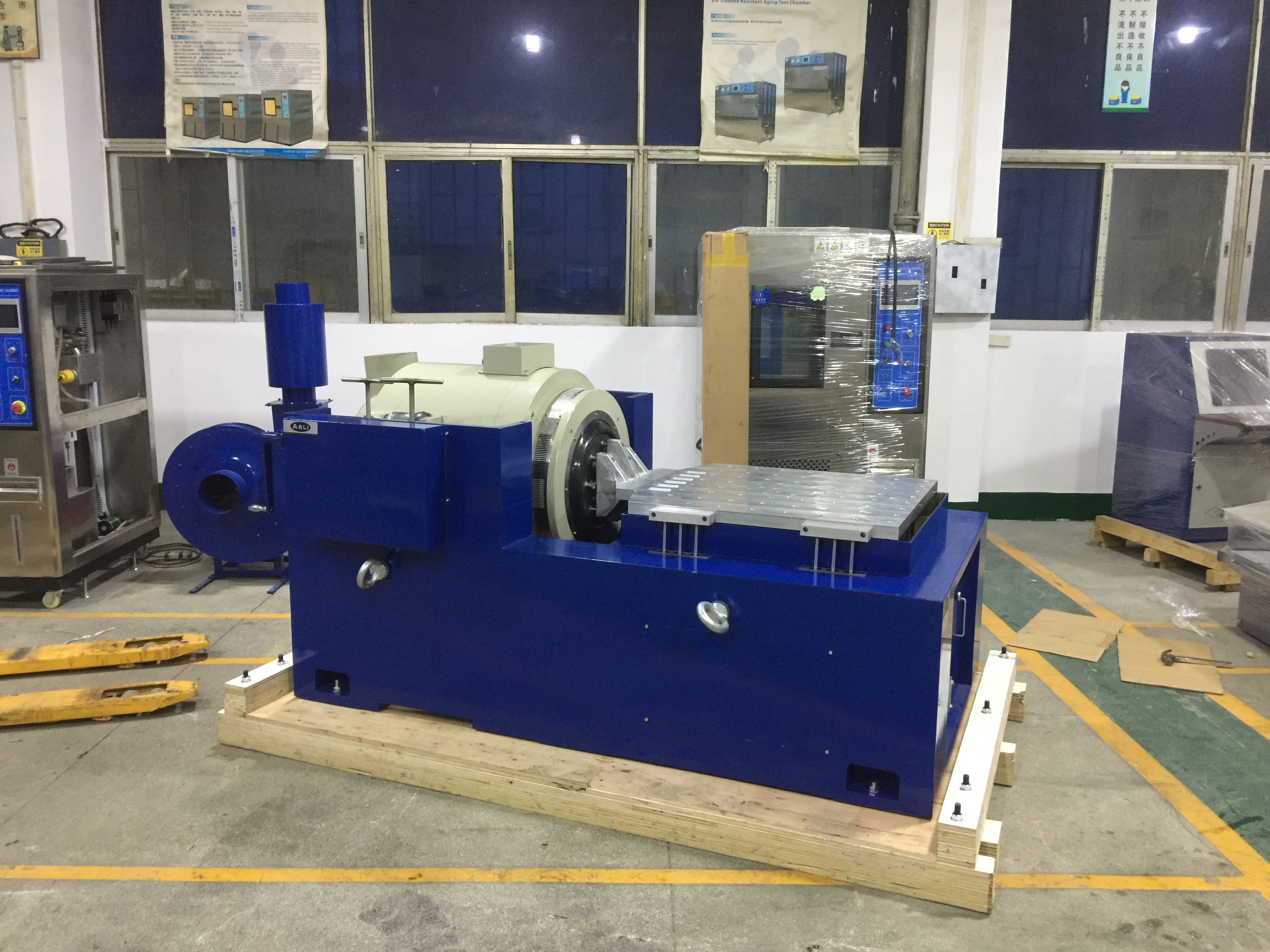

Изображения для справки:

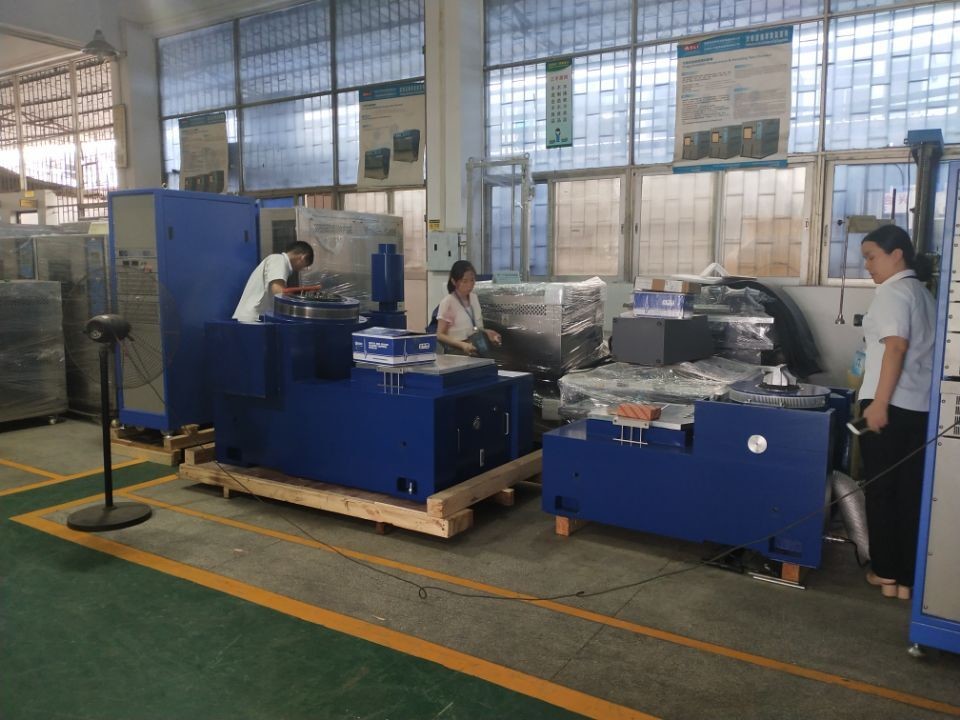

Детали упаковки:
