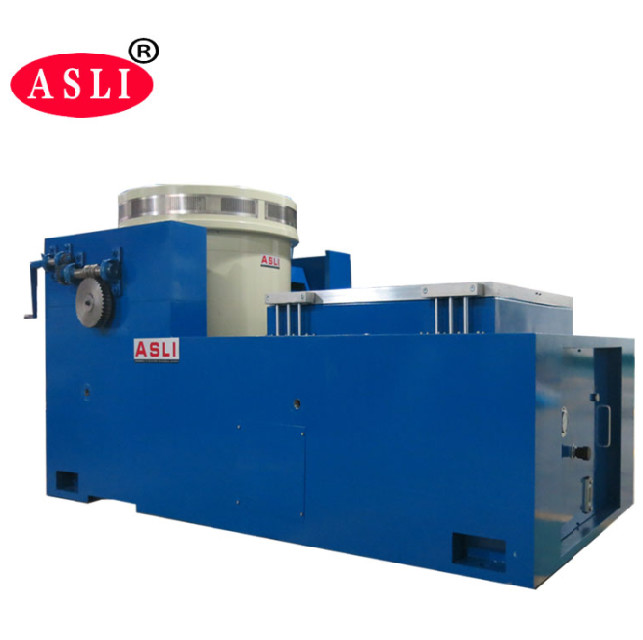

Оборудование для испытаний вибрации ASTM 2000Hz случайное с горизонтальной таблицей выскальзывания

Обзор продукта

Оборудование для испытаний на синусоидальные и случайные вибрации с горизонтальным поворотным столом с частотой 2000 Гц предназначено для испытаний продукции на вибрацию и удар, скрининга экологического стресса и испытаний на надежность. Оно удовлетворяет критические потребности в тестировании в аэрокосмической, коммуникационной, электронной, электротехнической, бытовой технике и других отраслях.Эта система представляет собой универсальную испытательную платформу, соответствующую широкому спектру испытательных спецификаций, включая стандарты

IEC, JIS, JIS и ASTM.Ключевые особенности

Гибкая система подвески и прямолинейная направляющая обеспечивают высокую несущую способность, отличные направляющие характеристики и высокую стабильность.

• Центральная подушка безопасности обеспечивает высокую статическую жесткость и низкую динамическую жесткость, гарантируя высокую несущую способность и выдающиеся динамические характеристики.
• Система быстрого самодиагностики и защиты цепи обеспечивает высокую безопасность и надежность.
• Устройство изоляции подушки безопасности и демпфирования устраняет необходимость в специальном фундаменте, идеально воспроизводит вибрационные волны и снижает передачу вибрации.
• Технические характеристики вибрационного шейкера

Модель

Номинальная	Смещение Сила (Н) Частота	Смещение Сила (Н) Частота	Диапазон (Гц) Номинальное	Смещение (м/с²) Номинальная	Смещение (м/с) Номинальное	Смещение Требуемый стандарт вибрационных испытаний Макс.	Нагрузка (кг) Подвижная	Катушка (кг) Размер	Подвижной Катушки (мм) ES-3
3000	3–3500	3–3500	1000	1,8	51	180	3,5	Φ150	ES-3a
3000	3–3500	3–3500	1000	1,6	51	Φ450	9	Φ230	ES-10
6000	3–3500	3–3500	1000	1,8	51	180	6,5	Φ230	ES-10
6000	3–3500	3–3500	1000	1,8	51	4500	12	Φ230	ES-10
10000	3–3000	3–3000	1000	1,8	51	4500	14	Φ240	ES-20
20000	3–3000	3–3000	1000	1,8	51	4500	Φ870	Φ320	ES-30
30000	3–2800	3–2800	1000	1,8	51	4500	40	Φ450	ES-120
40000	3–2800	3–2800	1000	1,8	51	4500	50	Φ450	ES-120
50000	3–2700	3–2700	1000	1,8	51	4500	60	Φ450	ES-120
60000	3–2700	3–2700	1000	1,8	51	4500	60	Φ450	ES-120
100000	3–2500	3–2500	1000	1,8	51	4500	1,8	Φ500	ES-120
120000	3–2200	3–2200	1000	1,8	51	4500	90	Φ500	ES-160
160000	3–2100	3–2100	1000	1,8	51	4500	150	Φ600	ES-200
200000	3–2000	3–2000	1000	1,8	51	4500	200	Φ650	ES-350

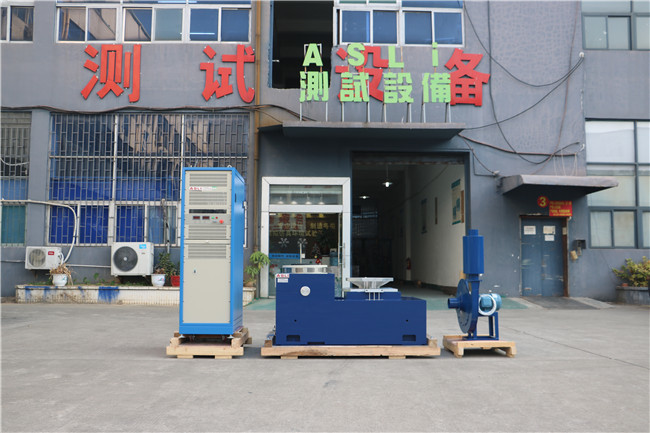

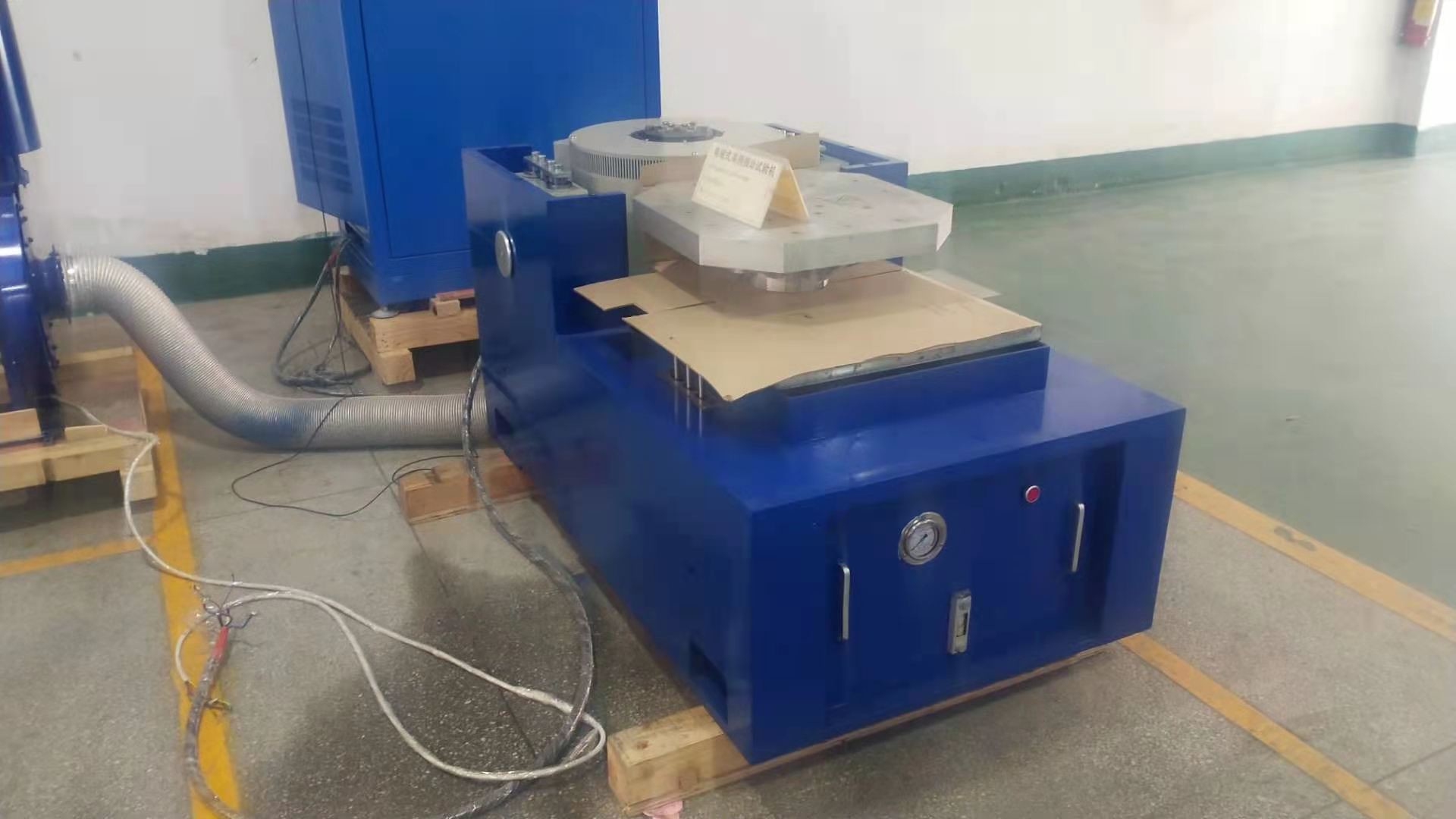

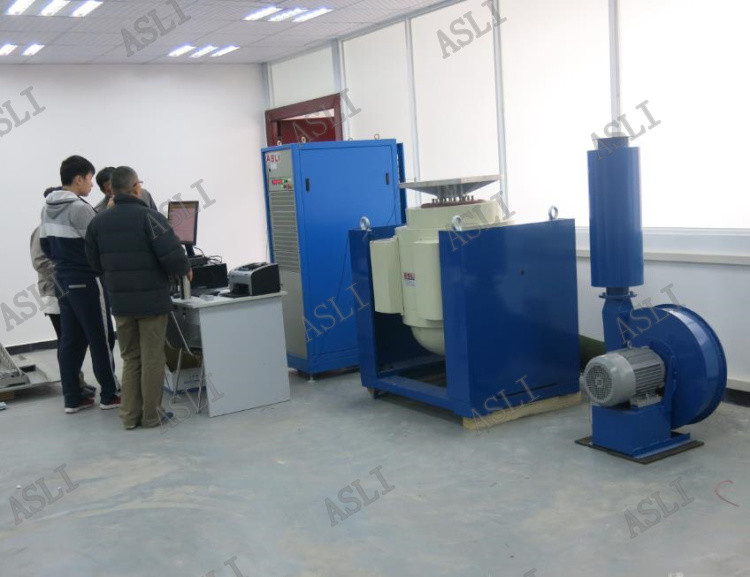

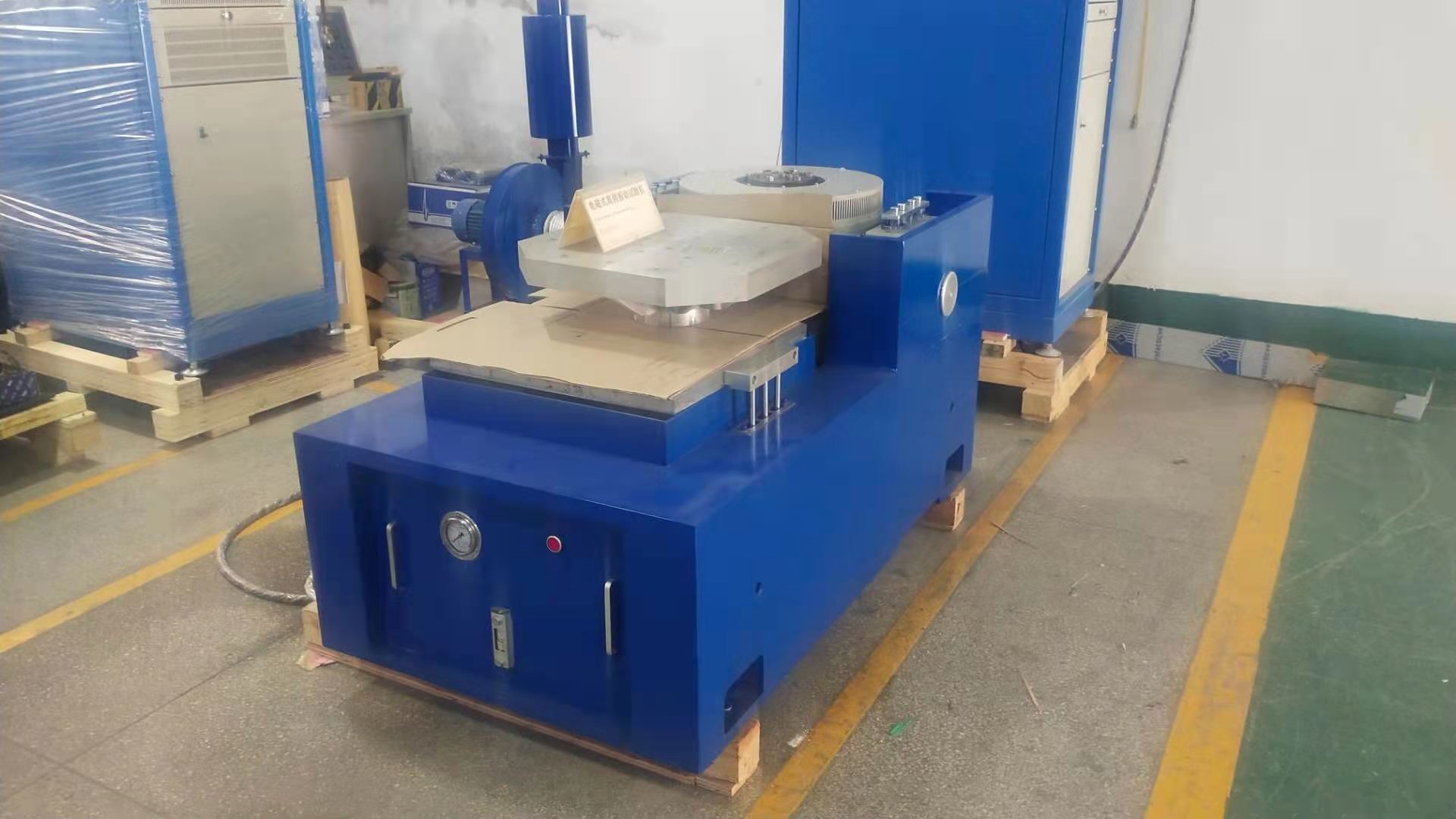

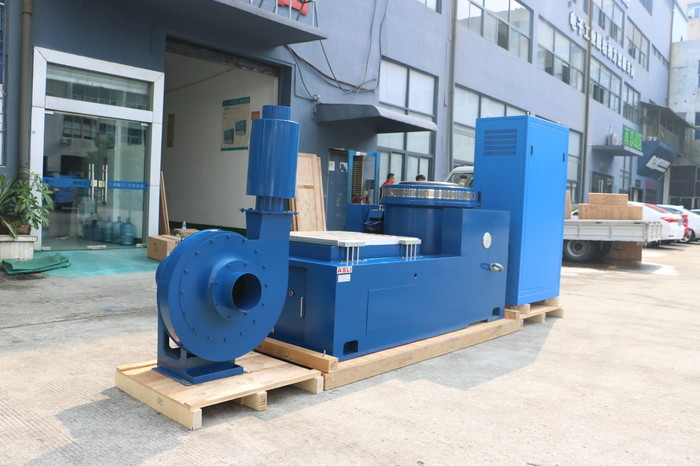

350000	3–1700	3–1700	1000	1,8	51	4500	300	Φ870	Галерея продукта

Часто задаваемые вопросы:

В1: Что такое электродинамический вибрационный шейкер?

О: Электродинамический вибрационный шейкер — это испытательная система, используемая для имитации условий вибрации, которым продукты могут подвергаться во время транспортировки, эксплуатации или обслуживания. Он широко используется для испытаний на надежность, долговечность и квалификацию.
В2: Какие продукты можно тестировать?

О: Его можно использовать для электронных компонентов, автомобильных деталей, аккумуляторов, аэрокосмических компонентов, электрических изделий, упаковки, коммуникационного оборудования и других продуктов, требующих испытаний на вибрацию.
В3: Какие вибрационные испытания может выполнять шейкер?

О: В зависимости от конфигурации системы он может выполнять синусоидальную вибрацию, случайную вибрацию, испытания на удар, поиск резонанса, частотный развертку и другие программируемые вибрационные испытания.
В4: Какова максимальная частота испытаний?

О: Максимальная частота зависит от модели и конфигурации. Доступны различные модели шейкеров для различных требований к частоте. Пожалуйста, укажите требуемый диапазон частот, чтобы мы могли рекомендовать подходящую модель.
В5: Как выбрать правильную модель шейкера?

О: Основные факторы включают:
Максимальный вес образца

• Размеры образца
• Требуемое направление вибрации
• Диапазон частот
• Максимальное ускорение
• Смещение
• Требуемый стандарт вибрационных испытаний
• На основе этих параметров мы можем рекомендовать подходящую систему шейкера.

В6: Может ли шейкер выполнять как вертикальную, так и горизонтальную вибрацию?

О: Да. В зависимости от конфигурации система может поставляться с вертикальной испытательной установкой, горизонтальной испытательной установкой или обеими.
В7: Может ли он выполнять испытания на случайную вибрацию?

О: Да. Подходящий вибрационный контроллер может быть сконфигурирован для испытаний на случайную вибрацию, включая тестовые профили на основе PSD.
В8: Может ли он выполнять испытания на удар?

О: Да, при условии, что выбранная система шейкера имеет достаточную мощность, смещение и ускорение для требуемого профиля удара.
Электродинамический вибрационный шейкер предлагает ряд преимуществ для высокочастотных вибрационных испытаний:

Широкий диапазон частот: подходит как для низкочастотных, так и для высокочастотных вибрационных испытаний, особенно для электронных и автомобильных компонентов.

• Высокая точность управления: частота, ускорение, смещение, скорость и продолжительность испытаний могут быть точно контролированы.
• Быстрый отклик: электродинамическая система привода быстро реагирует на управляющие сигналы, что делает ее подходящей для испытаний с разверткой вибрации.
• Стабильный выход вибрации: управление с обратной связью помогает поддерживать стабильные уровни вибрации на протяжении всего испытания.
• Программируемые испытания: параметры испытаний, такие как диапазон частот, скорость развертки, ускорение и количество циклов, могут быть автоматически запрограммированы.
• Подходит для высокочастотных испытаний: особенно подходит для печатных плат/PCBA, автомобильной электроники, датчиков, разъемов, аккумуляторов и других электронных компонентов.
• Высокая автоматизация: тестовые программы могут быть сохранены и выполнены автоматически, что повышает эффективность и повторяемость испытаний.
