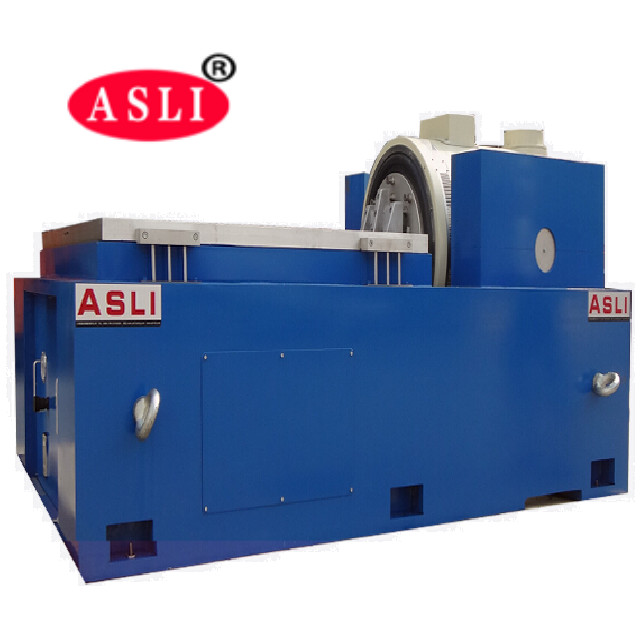

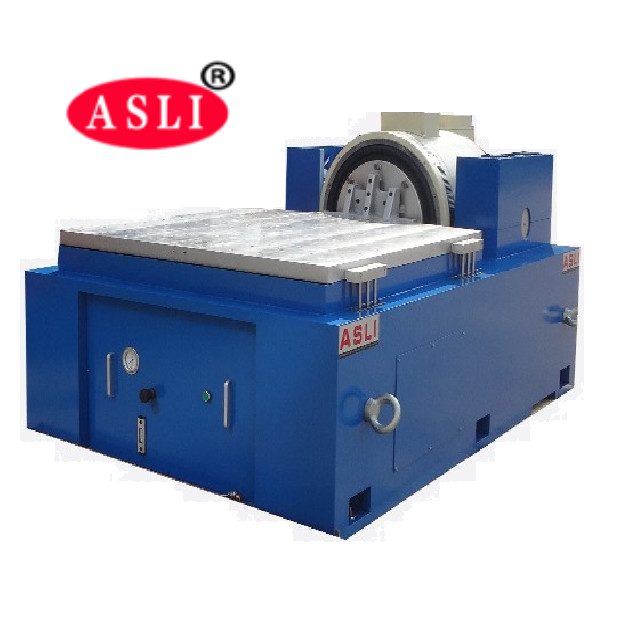

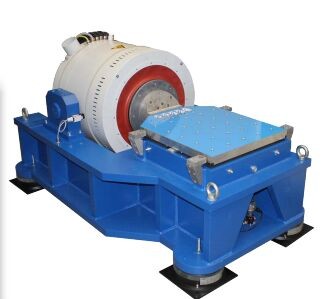

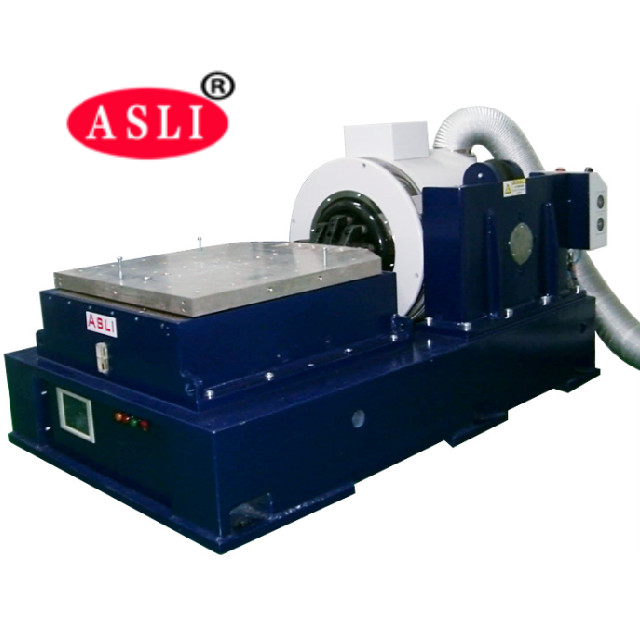

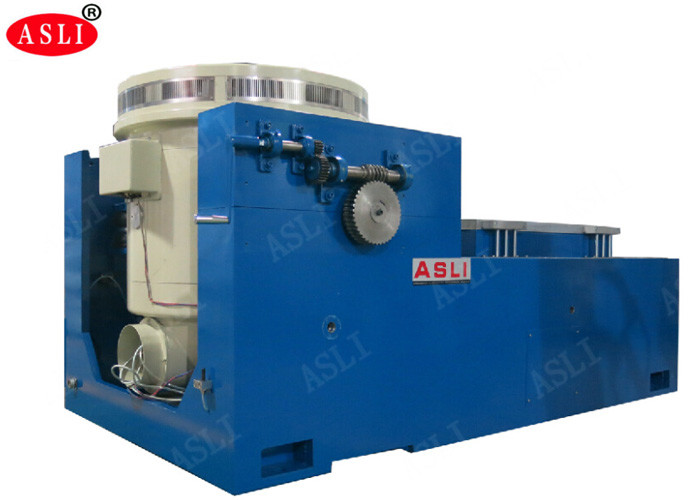

Система вибрационных испытаний в основном используется для испытаний продуктов в условиях вибрации и ударов, испытаний на скрининг экологического стресса, испытаний на надежность. Электромагнитный вибрационный испытатель полностью соответствует стандарту проектирования испытаний аккумуляторов, имитируя в определенных условиях вибрационные испытания аккумулятора, аккумулятор или аккумуляторная батарея закрепляется на вибрационном столе, в соответствии с заданными частотой, ускорением и режимом смещения вдоль трех взаимно перпендикулярных направлений вибрации образца аккумулятора измеряется, что аккумулятор не должен протекать, не терять сердцевину, не ломаться, не гореть и не взрываться. Область применения вибрационных испытаний чрезвычайно широка: от печатных плат, аккумуляторов, самолетов, кораблей, ракет, ракет, автомобилей и бытовой техники и других промышленных продуктов.
Основные характеристики
* Воздушно-охлаждаемый электродинамический вибратор
* Вибрационный контроллер и усилитель мощности, объединенные в одном шкафу
* Обеспечивает пиковое синусоидальное усилие 2400 Ньютонов.
* Испытания по 3 осям X, Y, Z
Функции управления
* Синусоидальная вибрация на фиксированной частоте
* Качающаяся вибрация * Случайная вибрация
* Классический удар
Типичные области применения системы
* Экологические испытания
* Испытания на стрессовый скрининг
* Вибрационные испытания
Преимущества для пользователя
* Простая установка может быть выполнена пользователем
* Пользовательский интерфейс: ЖК-сенсорный экран для локального режима и ПК с Windows (через Ethernet) для удаленного
режима;
* Локальный режим: быстрый запуск предварительно определенного теста, десятки тестовых спецификаций могут быть сохранены;
* Удаленный режим: все операции системы, включая определение теста и сохранение тестовых спецификаций на Mostar, управление тестом, просмотр данных теста и документацию.
| Параметры электромагнитного вибрационного генератора: | ||||
| Максимальная сила синусоидального возбуждения | 5000 кгс пик | |||
| Максимальная сила случайной вибрации | 5000 кгс среднеквадратичное значение | |||
| Максимальная сила ударной вибрации | 10000 кгс пик | |||
| Диапазон частот | DC~4000 Гц | |||
| Максимальное смещение | 75 мм от пика до пика | |||
| Максимальная скорость | 1,8 м/с | |||
| Максимальное ускорение | 100G (980 м/с2) | |||
| Первая резонансная частота | 3500 Гц | |||
| Максимальная нагрузка | 750 кг | |||
| Диаметр подвижной катушки (диаметр рабочей поверхности) | Диаметр 450 мм | |||
| Масса подвижной катушки | 50 кг | |||
| Максимальная нагрузка | 750 кг | |||
| Резьба стола | 13 x M8 | |||
| Утечка магнитного потока | <10 гаусс | |||
| Размеры | 800 мм x 800 мм x 800 мм (вертикальная машина) | |||
| Вес | Около 1500 кг | |||
| Сервосистема | ||||
| Функция | Температура, давление воздуха, смещение, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, управляющее питание, логика, отсутствие равного входа. | |||
| Цифровой вибрационный контроллер | ||||
| Аппаратная конфигурация | 2 входных канала, 1 входной канал | |||
| Управляющий компьютер | Оригинальный компьютер, жидкокристаллический дисплей (с клавиатурой/оптической мышью) | |||
| Программное обеспечение | Китайский/английский интерфейс, анализ во временной и частотной областях, источник сигнала, анализ частоты синусоидального развертки и т. д. WORD может автоматически генерировать отчеты об испытаниях, отображение сигналов и данных, хранение, настройка параметров теста и анализ функций. | |||
| Операционная система | Windows 2000/ XP | |||
| Акселерометр B&W |
частотный диапазон: 1-2000 Гц чувствительность: 50 мВ/г диапазон температур: -24 - 250°C |
|||
| Электрические требования | ||||
| Источник питания | 3 фазы, 380 В/50 Гц | |||
