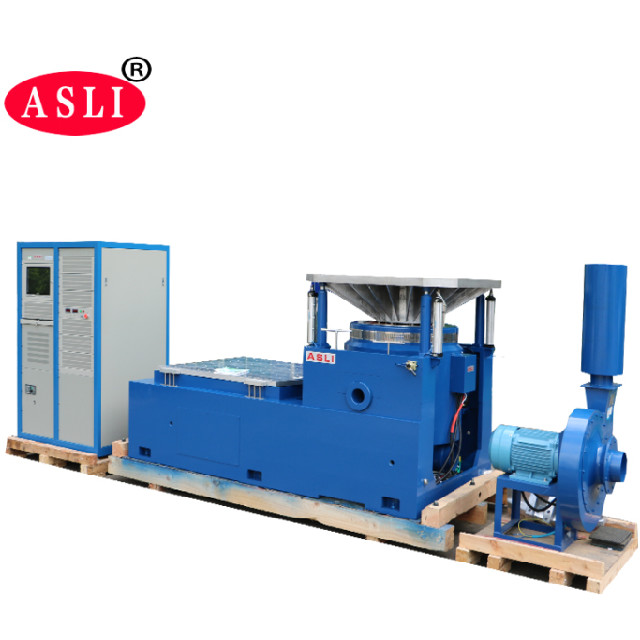

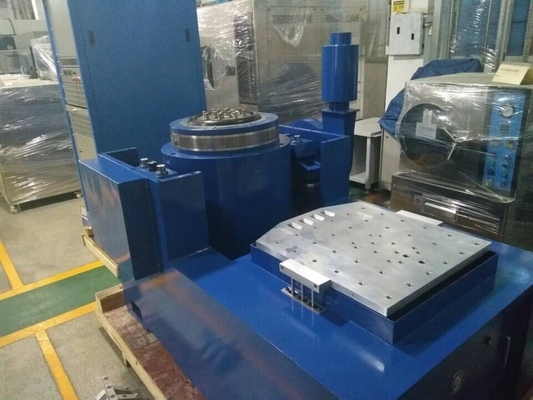

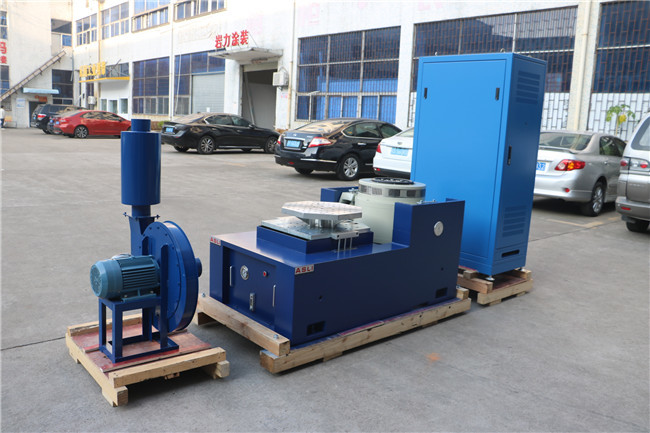

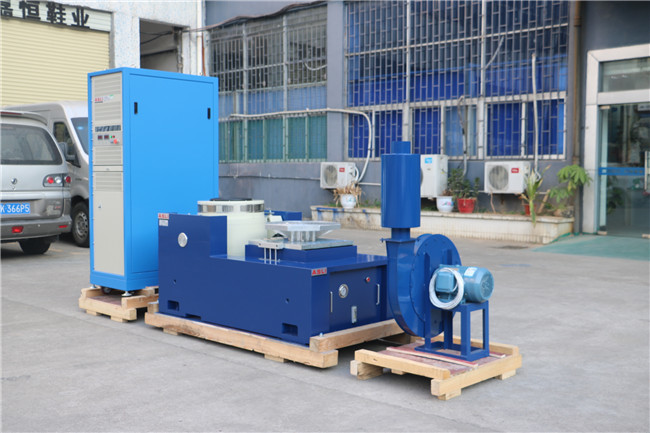

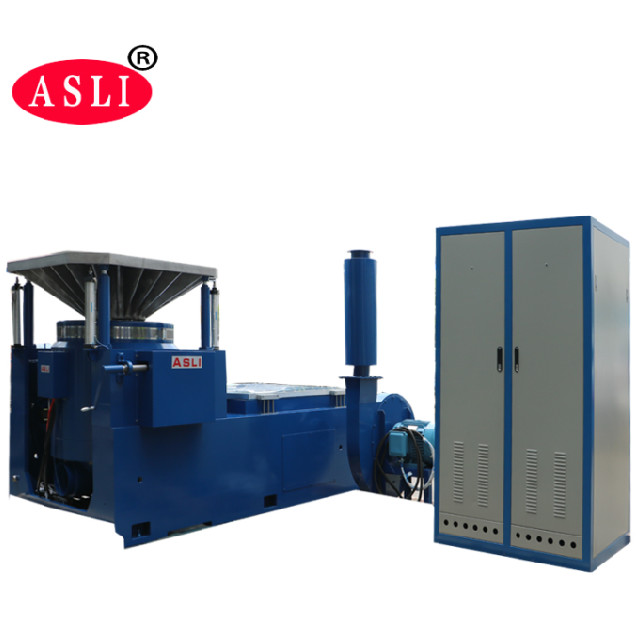

Система испытаний на вибрацию в основном используется для испытаний продукции на вибрацию и ударную нагрузку, испытаний на воздействие окружающей среды, испытаний на надежность. Электромагнитный вибрационный тестер полностью соответствует стандарту конструкции испытаний, связанных с батареями, симуляция при определенных условиях испытания батареи на вибрацию, батарея или аккумуляторный блок фиксируются на вибрационном столе в соответствии с заданной частотой, режимом ускорения и смещения вдоль образца батареи. Вибрация в трех взаимно перпендикулярных направлениях, измеренная батарея не должна течь, не падать духом, не сломаться, не возгораться и не взрываться. Область применения испытания на вибрацию чрезвычайно широка: от печатных плат, аккумуляторов, самолетов, кораблей, ракет, ракет, автомобилей, бытовой техники и других промышленных товаров.
Стандарты испытаний
GB/T 31241-2014 Портативные электронные изделия с литий-ионными батареями и требования безопасности к батареям
GB/T 18287-2013 В спецификации сотового телефона используется литий-ионный аккумулятор. Требования к внешнему короткому замыканию
GB/T 8897.4-2008 Гальванический элемент, часть 4, требования безопасности литий-ионных батарей.
YD/T 2344.1-2011 Литий-ионный аккумулятор с фосфатом железа для связи. Часть 1: встроенный аккумулятор.
GB/T 21966-2008 Требования безопасности литиевых батарей и батарей на транспорте.
Литий-ионный аккумулятор MT/T 1051-2007, используемый в шахтерских фонарях
YD 1268-2003 Требования безопасности и методы испытаний литиевых батарей и зарядных устройств, используемых в мобильных телефонах.
GB/T 19521.11-2005 Литий-ионный аккумулятор опасных грузов, опасные характеристики, проверка стандартов безопасности
YDB 032-2009 Литий-ионный аккумулятор резервного типа для связи
УЛ 1642:Стандарт 2012 г. для литиевых батарей.
UL 2054: 2012 Бытовые и коммерческие аккумуляторы
UN38.3 (2012) Часть 3: Предложение по перевозке опасных грузов – руководство по испытаниям и стандартам
IEC62133-2012 Требования безопасности для аккумуляторов и аккумуляторных блоков, содержащих щелочной или кислотный электролит.
МЭК 62281: 2004 Требования безопасности при транспортировке литиевых батарей и аккумуляторов.
МЭК 60086: 2007.Гальванический элемент часть 4. Требования безопасности литий-ионных аккумуляторов.
GJB150,ГДЖБ360,GJB548,GJB1217,МИЛ-СТД-810Ф,MIL-STD-883E и т. д.
| Параметры генератора электромагнитных колебаний: | ||||
| Максимальная синусоидальная сила возбуждения | Пиковая нагрузка 5000 кг.ф. | |||
| Самая большая сила случайной вибрации | 5000 кг/с ср.м.с. | |||
| Самая большая сила ударной вибрации | 10000Кг.ф пик | |||
| Частотный диапазон | постоянный ток ~ 4000 Гц | |||
| Максимальное смещение | 75 мм (размах размаха) | |||
| Максимальная скорость | 1,8 м/с | |||
| Максимальное ускорение | 100G(980 м/с2) | |||
| Первая резонансная частота | 3500 Гц | |||
| Максимальная нагрузка | 750 кг | |||
| Диаметр подвижной катушки (диаметр рабочей мезы) | Диаметр 450 мм | |||
| Качество подвижной катушки | 50 кг | |||
| Максимальная нагрузка | 750 кг | |||
| Меса винта | 13 х М8 | |||
| Утечка магнитного потока | <10 гаусс | |||
| Измерение | 800 мм х 800 мм х 800 мм (вертикальная машина) | |||
| Масса | Около 1500 кг | |||
| Сервосистема | ||||
| Функция | Температура, давление воздуха, смещение, перенапряжение, перегрузка по току, пониженное напряжение на входе, внешняя неисправность, источник питания управления, логика, отсутствие равного входного сигнала. | |||
| Цифровой контроллер вибрации | ||||
| Конфигурация оборудования | 2-канальный вход, 1-канальный вход | |||
| Управляющий компьютер | Оригинальные компьютеры, жидкокристаллический дисплей (с клавиатурой/оптической мышью) | |||
| Программное обеспечение | Операции на китайском/английском языках, анализ временной и частотной области, источник сигнала, частотный анализ синусоидальной развертки и т. д. WORD может автоматически генерировать отчеты об испытаниях, отображать сигналы и данные, хранить, настраивать параметры испытаний и анализировать функции. | |||
| Операционная система | Windows 2000/ХР | |||
| Датчик ускорения Ч/Б |
частотный диапазон: 1–2000 Гц чувствительность: 50 мВ/г Диапазон температур:-24–250 ℃ |
|||
| Электрические требования | ||||
| Электрический источник | 3 фазы, 380 В/50 Гц | |||
