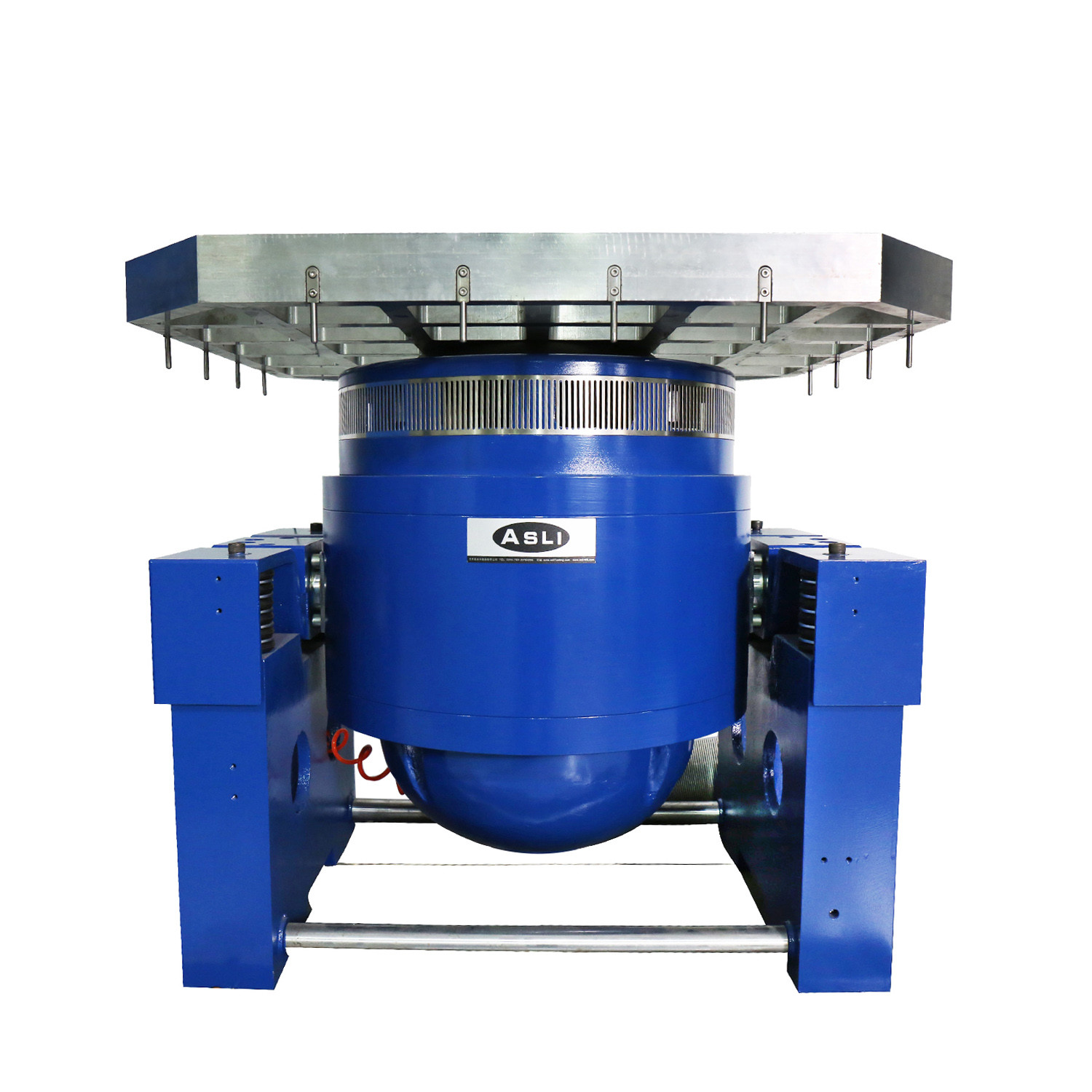

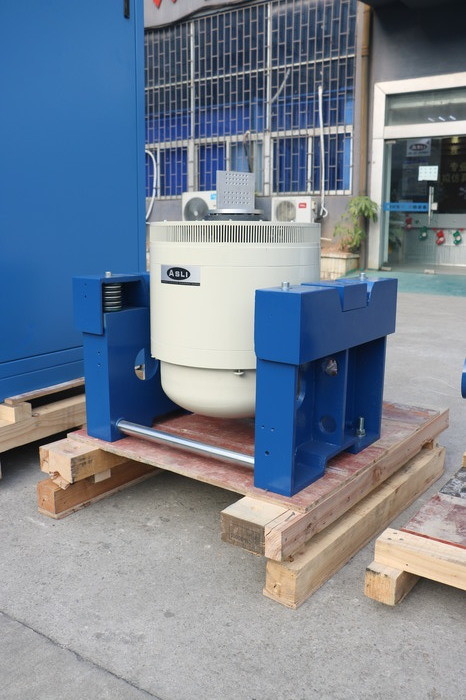

Лабораторное оборудование Вибрационный шейкер Настольный вибромашина Электродинамический шейкер
Описание применения:
Вибрационная машина, Электродинамический шейкер, Стол для вибрационного шейкераиспользуется в образовательных, исследовательских и лабораторных условиях. Аиспользуется структура двойной магнитной цепи, самогенерируемые круги действия скелета, бортовая опора, роликовые подшипники и линейные направляющие, изоляция цапфы, передовые современные технологии и специальные технологии, могут быть выполнены в тестах на трехосную синусоидальную вибрацию X, Y, Z и широкополосных испытаниях на случайную вибрацию, которые должны быть завершены классическими (полусинусоидальными, трапециевидными, пилообразными волнами) импульсными и спектральными испытаниями на ударную реакцию. Эти продукты широко используются в национальной обороне, оружии, авиации, аэрокосмической отрасли, связи, электронике, электроприборах, средствах связи, бытовой технике и других областях.
| Модель:ES-3 | |
|---|---|
| Синусоидальная тяга | 300кгс |
| Случайная тяга | 300кгс |
| Ударная тяга | 600кгс |
| Частотный диапазон | 2~2500Гц |
| Продолжающееся перемещение | 25 мм |
| Последствия перемещения | 25 мм |
| Максимальная скорость | 1,8 м/с |
| Максимальное ускорение | 981м/с2 |

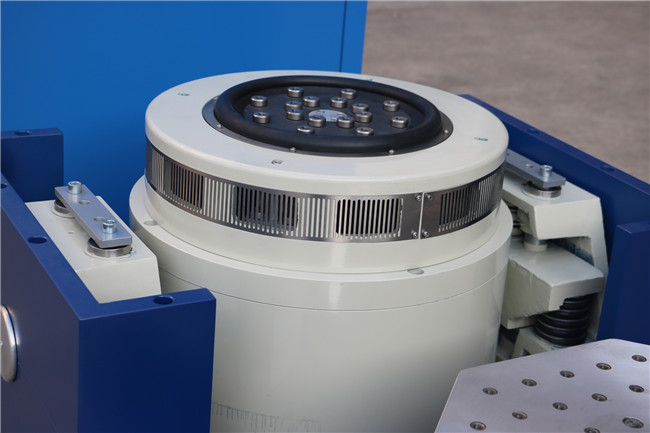

| Диаметр подвижной катушки | Φ150 мм |
| Допустить эксцентрический момент | >196 Н·м |
| Точка подключения нагрузки | 6 пионтов |
| Эквивалентная масса движущихся частей | 3 кг |
| Размер винта для столешницы (стандартный) | М8 |
| Таблица расположения винтов (диаметр, окружность) | 8 на 100 мм, 8 на 200 мм. |
| Частота осевой изоляции | <3 Гц |
| Максимальная нагрузка | 120 кг |
| Утечка магнитного потока | <1 мТл |
| Размеры (без упаковки)(Д×Ш×В) | 730мм×550мм×650мм |
| Вибростол Вес | 450 кг |
Вибрационная машина, Электродинамический шейкер, Особенности стола вибрационного шейкера:
1. Хорошо спроектированный динамический круговой каркас с более высокой частотой осевого резонанса.
2. Двухмагнитная цепь, низкая утечка магнитного потока, компактная и рациональная структура.
3. Роликовые подшипники с коромыслом, прямые и импортно-ориентированные, ориентация жесткости композитного корпуса, эксцентриковая грузоподъемность.
4. Изолирующий фундамент Trunnion, предназначенный для использования гормонов, установка мобильного удобства.
5. Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.
6. Новый дизайн воздуховодов и усиление охлаждающего эффекта.
7. Статическая жесткость, динамическая жесткость подшипника небольшого баллона, повышение несущей способности вибрационного стола, улучшение низкочастотных характеристик.
СоставВысокочастотная машина для испытаний на электромагнитную вибрацию:

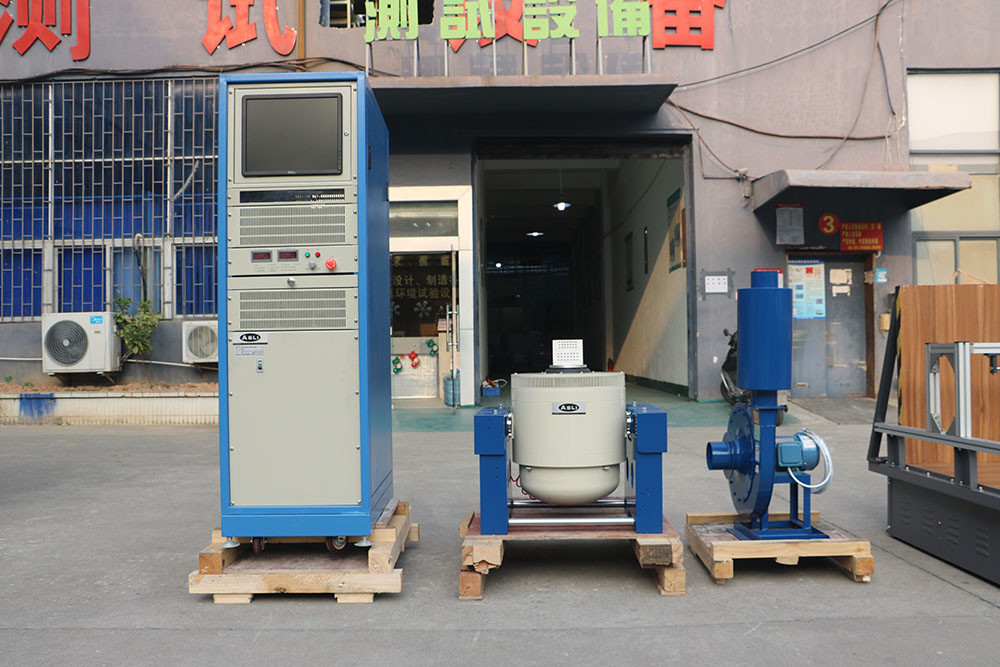

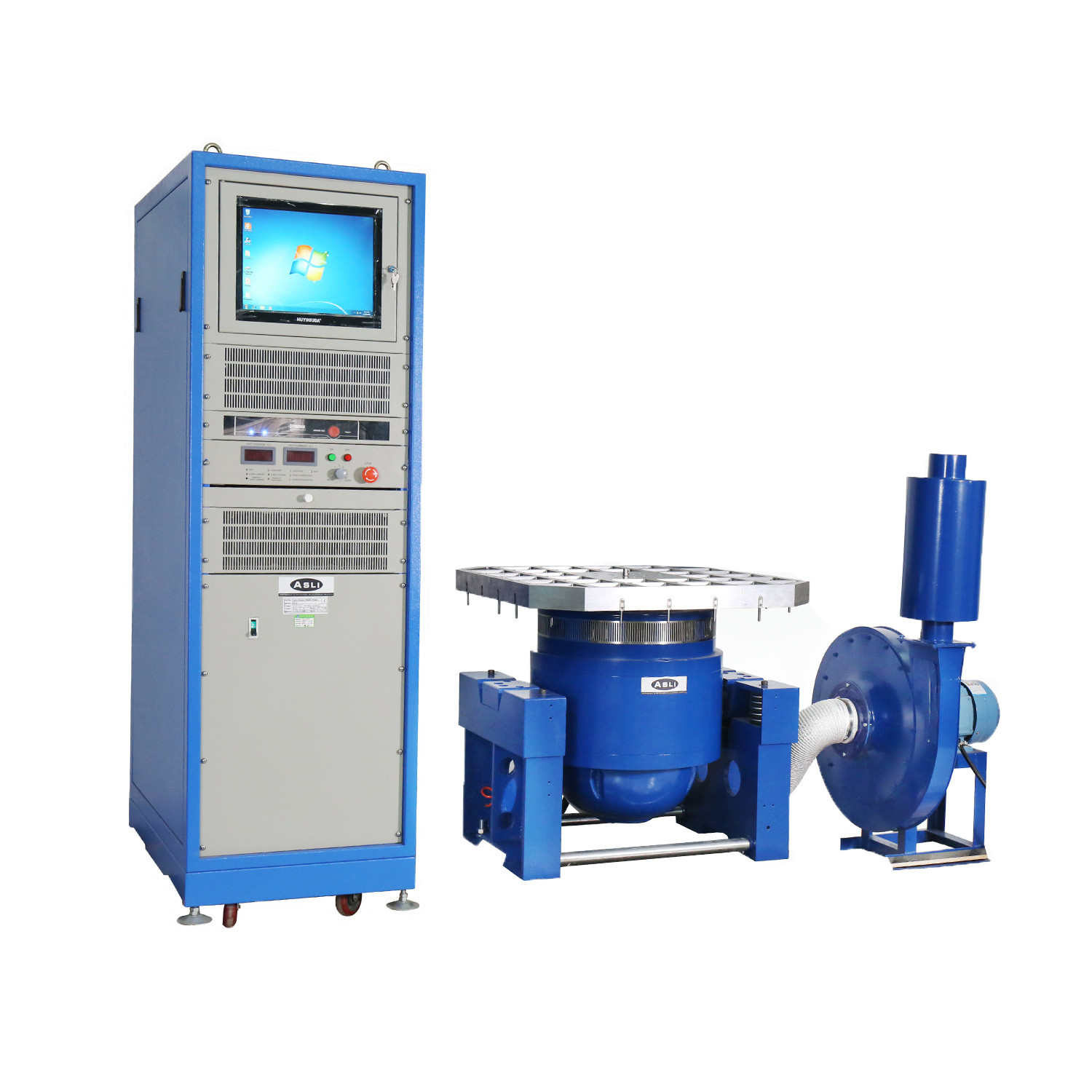

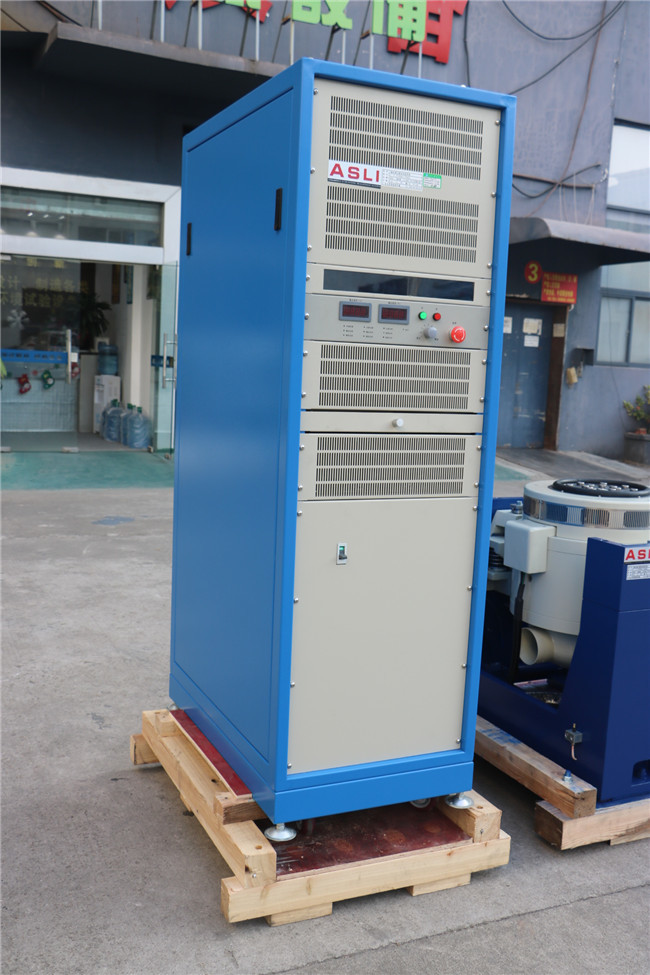

Стенд для испытаний на вибрацию, усиление мощности, охлаждающий вентилятор, стол скольжения, вертикальный расширитель

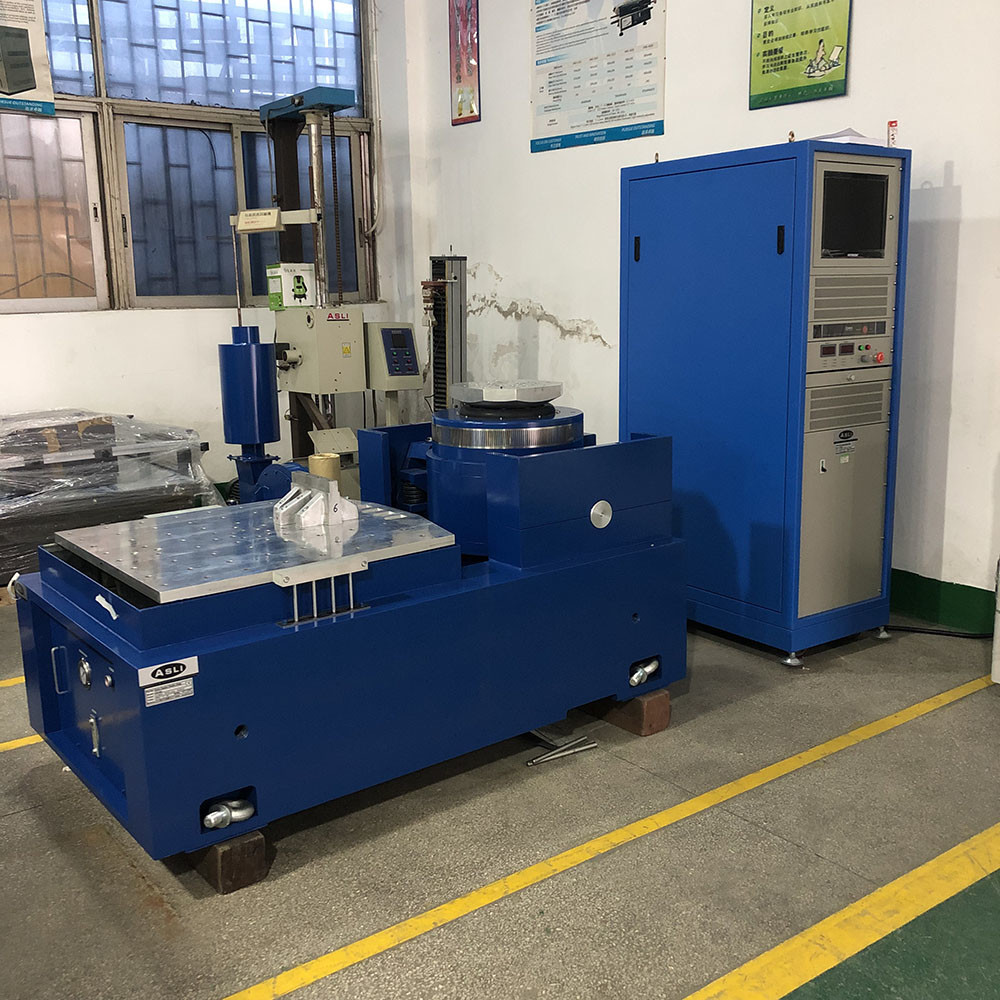

Особенности горизонтальной подставки:
На небольшом погрузочном стенде для реализации более высокого ускорения и рабочей частоты, чтобы улучшить грузоподъемность и производительность всего станка.
Горизонтальный стол и вибрационный стенд представляют собой цельный тип, имеют идеальную конструкцию, удобны в установке и регулировке.
Статическая нажимная направляющая, V-образная форма, устойчивая к наклонам и смещениям.
Встроенный масляный насос, хорошая конструкция и простота в эксплуатации.
Особенности вертикальной расширенной скамьи:
Вертикальный удлиненный стол VT и специальные зажимы, точно рассчитанный, тщательно продуманный дизайн, обеспечивающий максимальную производительность в соответствии с идеальными требованиями.
