Высокочастотным сымитированное пакетом испытание на вибропрочность машины вибрации перехода синусоидальное
Высокочастотным сымитированная пакетом машина вибрации перехода
Требования к теста:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
Высокочастотным сымитированная пакетом машина вибрации перехода совершенно согласно испытывать, симуляции типовой конструкции связанные батареей, под некоторым состоянием испытания на вибропрочность батареи, батарея или блок батарей зафиксирована на вибрационном столе, согласно предписанной частоте, ускорение и режим смещения вдоль вибрации образца батареи взаимно перпендикулярным батареи 3 измеренной направлением не должен протекать, не теряет сердце, не сломленное, никакие огонь и взрыв.
Технические параметры:
| Модель |
Расклассифицированный синус Сила (n) |
Расклассифицированное случайное Сила (n) |
Частота Ряд (Hz) |
Расклассифицированное ускорение (m/s2) | Проектная скорость (m/s) |
Расклассифицированное смещение (p-p) mm |
Максимальн Загрузка (Kg) | двигая катушка (Kg) |
Проставьте размеры Двигая катушка (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Состав машины испытания на вибропрочность:
Стенд испытания на вибропрочность, сила усиливается, охлаждающий вентилятор, таблица выскальзывания, вертикальный детандер
Горизонтальные особенности стойки:
Внутри небольшой нагружая стенд для того чтобы осуществить более высокое ускорение и работая частоту, улучшить нагружая емкость и представление всего стенда машины.
Горизонтальный стенд и стенд вибрации объединенный тип, с идеальной структурой, удобство, который нужно установить и отрегулировать.
След статического давления, в-образность, с емкостью наклон-устойчивого и смещени-загрузки устойчивых.
Встроенный масляный насос, хорошая структура и легкий работать.
Вертикальные особенности Расширенн-Суда:
Расширенн-Суд VT вертикальный и определенные струбцины, точность высчитанные, что, разработанный дизайн, обеспечили клиента приобрели самое лучшее представление согласно идеальному
Особенности:
1. Хорошо конструированный динамический скелет круга, с частотой резонанса более высокого этапа осевой.
2. 2-магнитные цепь, низкий уровень утечки магнитного потока, компактная текстура и рациональное.
3. Подшипники ролика штанги коромысла прямые и ориентированная на импорт составная ориентация жесткости тела, эксцентричная емкость нагрузки.
4. Учреждение предназначенное к пользе инкрети, установка изоляции Trunnion мобильного удобства.
5. Передовая технология двигает вокруг системы для обеспечения что динамический круг высокой надежности.
6. Новый дизайн трубопровода и увеличить охлаждающее действие.
7. Статическая жесткость, динамическая жесткость нося небольшого воздушного шара, поднимая величину наибольшей допускаемой нагрузки на опору вибрационного стола, улучшает низкочастотное представление.

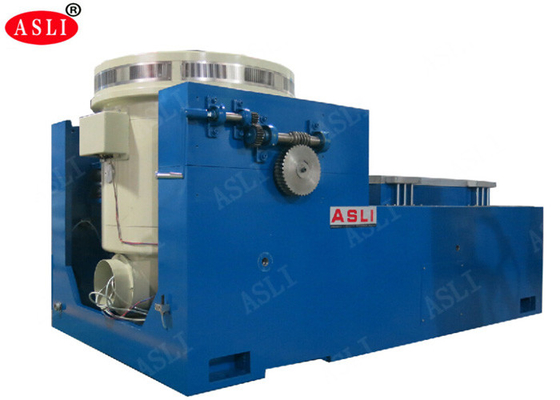

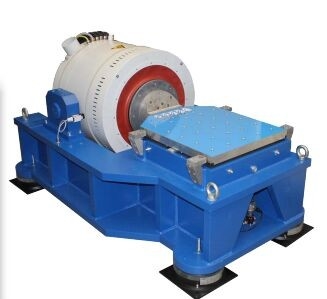

Изображения для ссылки:
