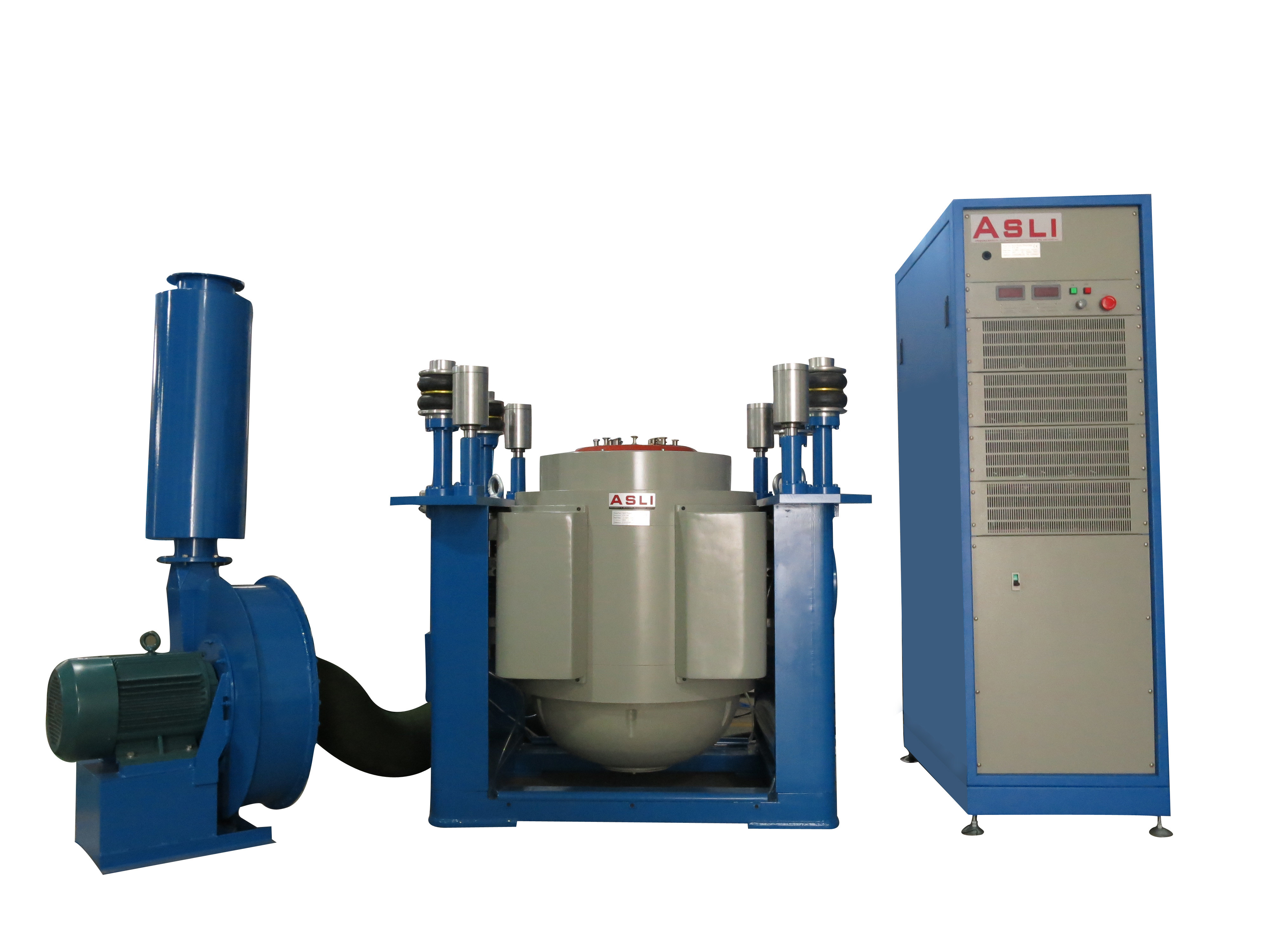

Машина системы испытания на вибропрочность машины теста таблицы шейкера вибрации электроники высокочастотная горизонтальная
Для системы испытания на вибропрочность, пожалуйста подготовленный для ниже и отправить ваше дознание, мы поможем torecommond вы соответствующая модель
Описание образца
Масса теста образца
Размеры образца
Профиль теста если доступный
Максимальное ускорение теста
Тест направления x, y, z или только тест направления z
Модельная спецификация в дисплее
| Спецификация системы | |||
| Системная модель: | ES 50 | ||
| Диапазон изменения частот: | 3~3500 | ||
| Расклассифицированная сила | Синус n | 50000 | |
| Случайный n | 50000 | ||
| Удар n | 100000 | ||
| Максимальный Acc. | синус (m/s2) | 1000 | |
| Случайный (m/s2 rms) | 1000 | ||
| Удар (m/s2) | 2000 | ||
| Максимальное Vel. | синус (m/s2) | 1,8 | |
| Удар (m/s2) | 1,8 | ||
| Максимальный Disp. | Максимальное перемещение mm (p-p) |
51 | |
| Двигая катушка | 50kgs | ||
| Размер двигая катушки | Dia 450mm | ||
| Максимальная нагрузка: | 750kgs | ||
Другие выборы шейкера вибрации availabel
| Модель |
Расклассифицированный синус Сила (n) |
Расклассифицированное случайное Сила (n) |
Частота Ряд (Hz) |
Расклассифицированное ускорение (m/s2) | Проектная скорость (m/s) |
Расклассифицированное смещение (p-p) mm |
Максимальн Загрузка (Kg) | двигая катушка (Kg) |
Проставьте размеры Двигая катушка (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Пример вибрации для случайного испытания
Особенности:
1. Хорошо конструированный динамический скелет круга, с частотой резонанса более высокого этапа осевой.
2. 2-магнитные цепь, низкий уровень утечки магнитного потока, компактная текстура и рациональное.
3. Подшипники ролика штанги коромысла прямые и ориентированная на импорт составная ориентация жесткости тела, эксцентричная емкость нагрузки.
4. Учреждение предназначенное к пользе инкрети, установка изоляции Trunnion мобильного удобства.
5. Передовая технология двигает вокруг системы для обеспечения что динамический круг высокой надежности.
6. Новый дизайн трубопровода и увеличить охлаждающее действие.

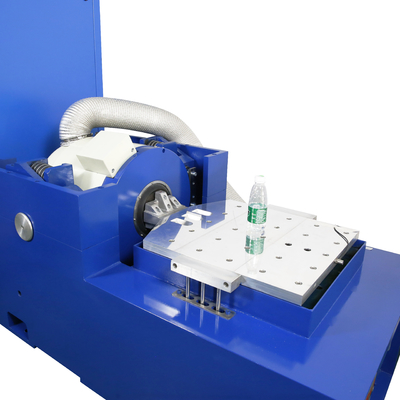

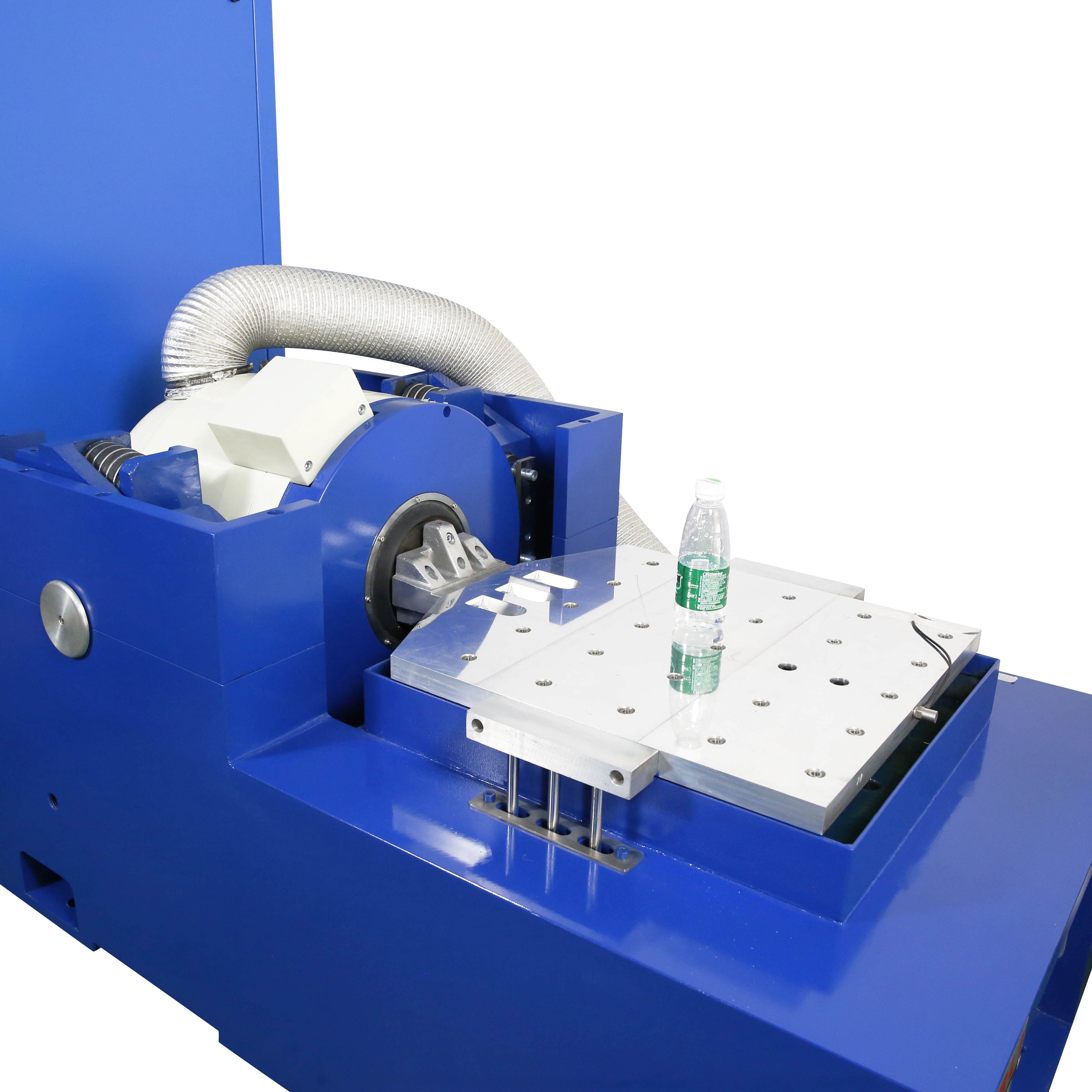

7. Статическая жесткость, динамическая жесткость нося небольшого воздушного шара, поднимая емкость вибрационного стола, улучшает низкочастотное представление. Технические параметры горизонтального вибрационного стола (тест x, Y-osи)
Технические параметры вертикального вибрационного стола (z, теста оси):
Pics для ссылки:
