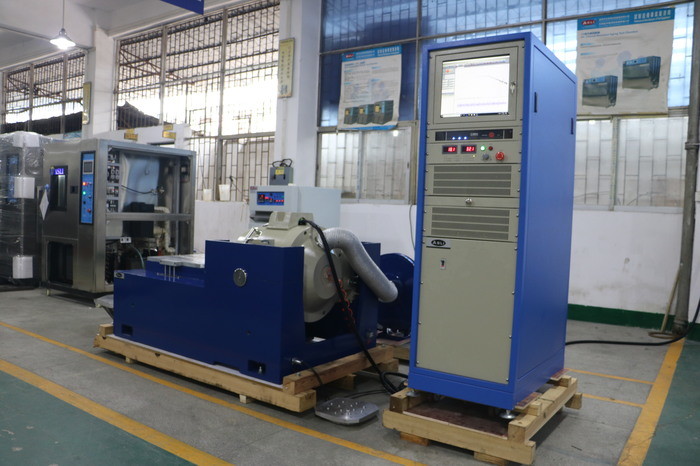

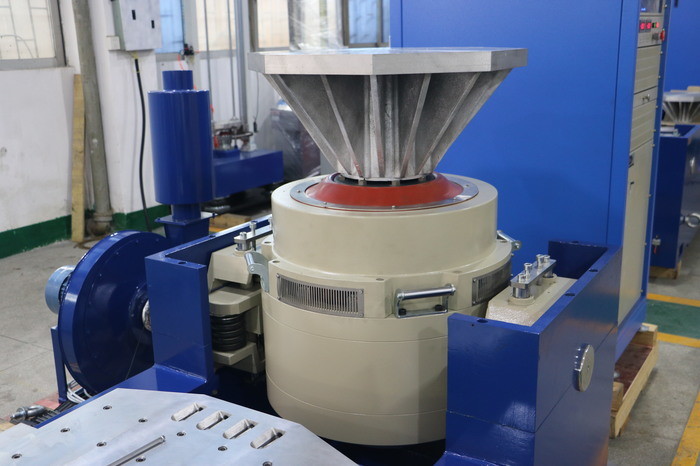

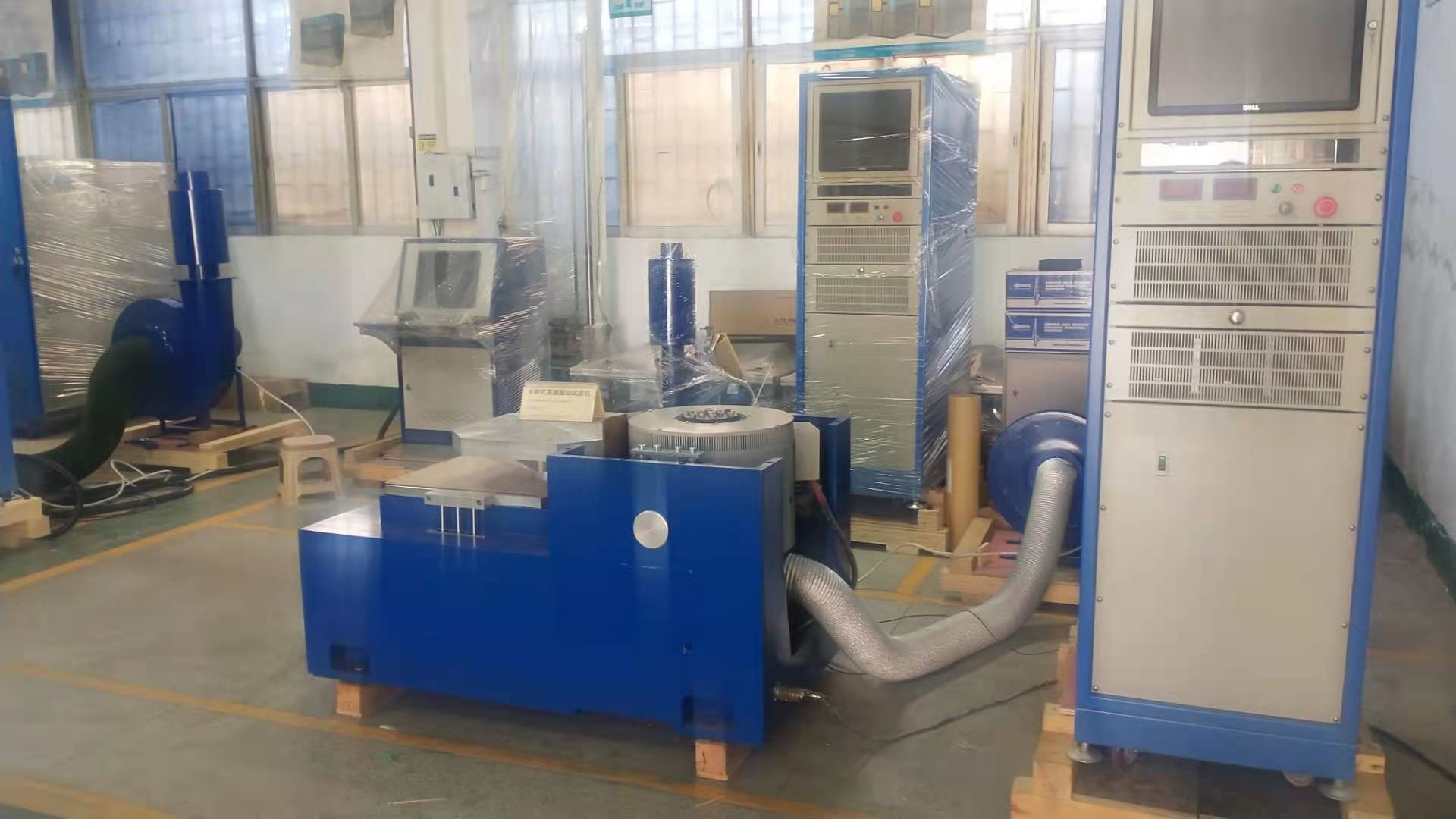

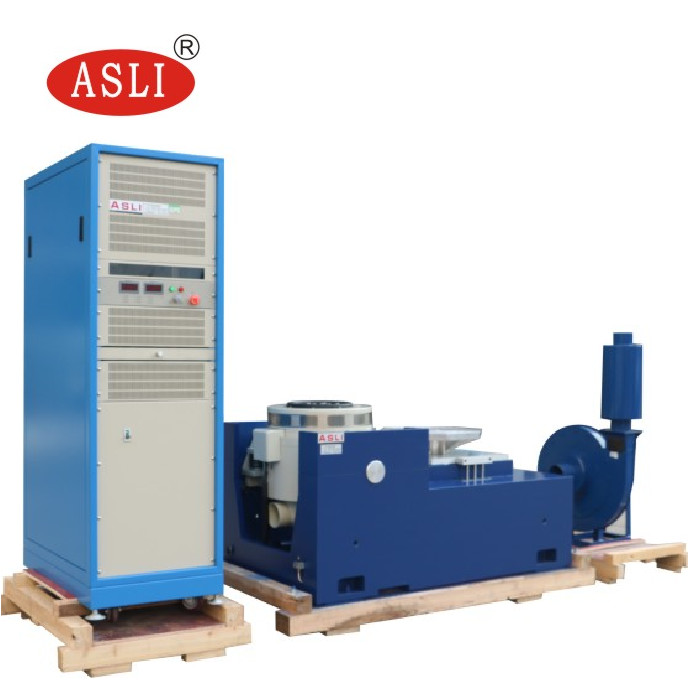

XYZ Трехосная высокочастотная электродинамическая вибрационная испытательная скамейка
Электродинамическая вибрация Shaker предоставляет тестовую платформу для моделирования упаковки и транспортировки, механического удара, профиля миссии и любого другого моделирования условий реального мира.Используя самый современный контроллер, система с замкнутым контуром может точно воспроизвести реальные условия вибрации на продуктах из таких отраслей, как электроника, автомобилестроение, аэрокосмическая промышленность, авиация и т.д.
Технические параметры вибрационной системы
| Положение | Описание | |
|
Сила (максимум) |
Синус | Пик 600 кг.ф |
| Случайный | 600В кг.ф. р.м. | |
| Шок | Пик 600 кг.ф | |
| Диапазон частот | 5 ~ 3500 Гц | |
| Максимальное перемещение | 51 мм. | |
| Максимальная скорость | 10,8 м/с | |
| Максимальное ускорение | 100 Г (980 м/с2) без нагрузки | |
| Направление вибрации | Вертикальные и горизонтальные | |
| Диапазон арматурыметров | 200мм | |
| Эффективная масса арматуры | 6 кг | |
| Настольный винт | 17×M10 | |
| Макс. Макс.полезная нагрузка | 30Хорошо.g | |
| Магнитная утечка | < 10 гауссов | |
| Частота изоляции от осевых вибраций | 2.5Гц | |
| Допустимый эксцентрический момент | > 300 Н.м. | |
| Размер | 1200 мм*790 мм*840 мм (за исключением расширителя головки) | |
| Вес | 1600 кг (за исключением подвижного стола) | |
Особенности:
1Хорошо спроектированный динамический круговой скелет с более высокой частотой осевого резонанса.
2Двухмагнитная схема, низкая утечка магнитного потока, компактная конструкция и рациональная.
3Рокер Род роликовые подшипники прямые и импортоориентированные композитные корпуса жесткость ориентация, эксцентрическая грузоподъемность.
4- Труннион изоляционный фундамент, посвященный использованию гормонов, установке мобильного удобства.
5Передовые технологии перемещаются по системе, чтобы обеспечить динамический круг высокой надежности.

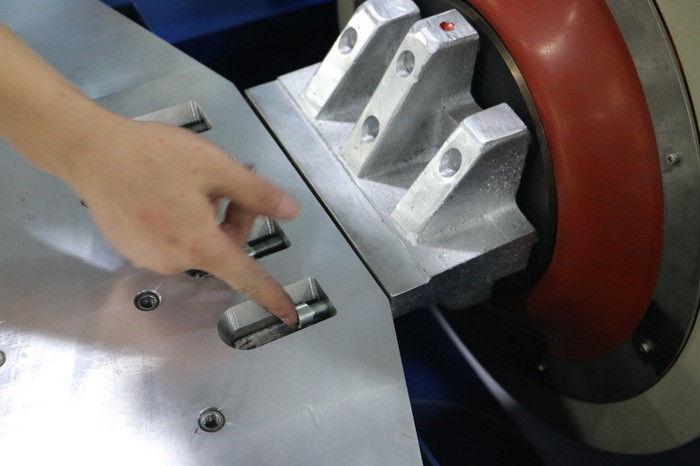

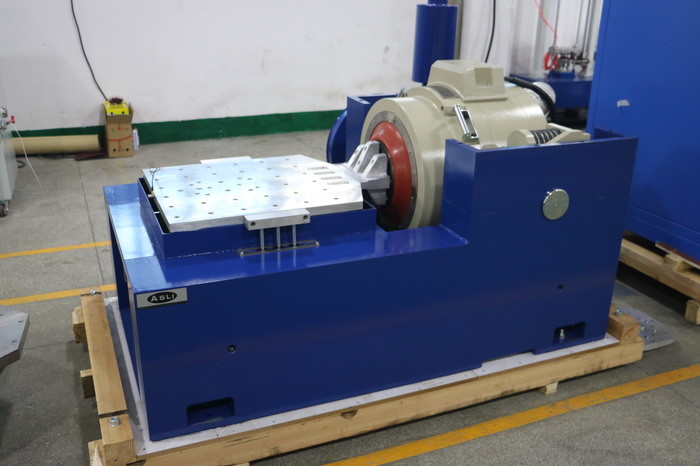

технические параметры горизонтального расширителя:
| Модель | Размер скамейки (мм) | Диапазон частот (Hz) | Масса движущихся частей (кг) |
| LT0303 | 300х300х22 300х300х26 300х300х30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400х400х22 400х400х26 400х400х30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500х500х25 500х500х30 500х500х35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600х600х25 600х600х30 600х600х40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
