1.8m/S машина для испытания на вибрационную стойкость, 1000kg. Шейкер f механический для лаборатории
Product Details
| синусоидальная сила: | 10000Н | Скорость: | 1,8 м/с |
|---|---|---|---|
| Смещение: | 51 мм | Частота: | 3~3000 Гц |
| загрузка: | 270 кг | ускорение: | 100 г |
| арматура: | 240 мм | ||
| Выделить |
1.8m/s вибрационная испытательная машина,1000kg.F механический шейкер,лабораторная вибрационная испытательная машина |
||
Product Description

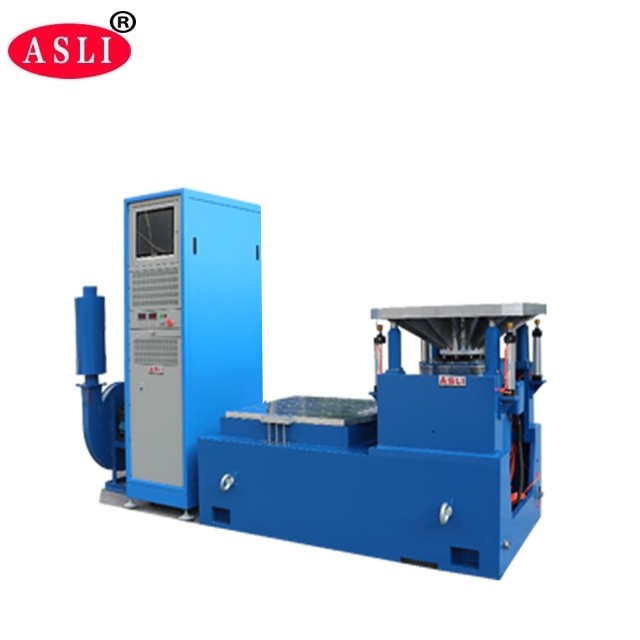

Механический вибрационный стенд высокой частоты — это трехкоординатная (XYZ) испытательная машина, разработанная для точных синусоидальных, широкополосных случайных и ударных испытаний. Построенный на основе двухмагнитной схемы с самогенерирующимися кольцами скелетного действия, воздушной поддержкой, роликовыми подшипниками и линейными направляющими, а также с изоляцией цапфы, он обеспечивает надежную работу в требовательных лабораторных и промышленных условиях.
Этот высокочастотный вибрационный стенд широко используется в оборонной, оружейной, авиационной, аэрокосмической, коммуникационной, электронной, электротехнической и бытовой промышленности. Он поддерживает синусоидальные вибрационные испытания по осям X, Y и Z, широкополосные случайные вибрационные испытания, классические испытания на полусинусоидальный импульс и испытания спектра отклика на удар.
- Номинальное усилие: синус 10000 Н; случайное 10000 Н; удар 20000 Н
- Диапазон частот: от 3 Гц до 3000 Гц — фиксированная частота, прямой и обратный развертка, синус, случайный и ударный режимы
- Режим развертки частоты: линейный, логарифмический, прямой и обратный развертка, фиксированная частота
- Количество разверток частоты: от 1 до 32767
- Время развертки частоты: фиксированная частота / одиночная 1–3600 мин; кривые развертки частоты могут отображаться
- Макс. ускорение: 1000 м/с² (без нагрузки)
- Макс. скорость: 1,8 м/с
- Макс. смещение: 51 мм p-p (без нагрузки), двойной пик
- Ударное смещение: 51 мм
- Вес подвижной катушки: 14 кг
- Вибрационная волна: синус, случайная, удар
- Диаметр подвижной катушки: Φ240 мм
- Размеры вибрационной системы: Ш1060 × В750 × Г845 мм
- Вес вибрационной системы: 960 кг

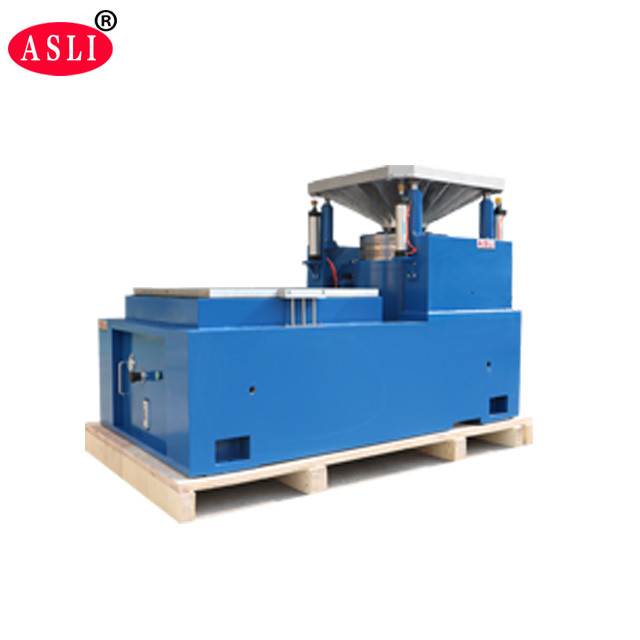

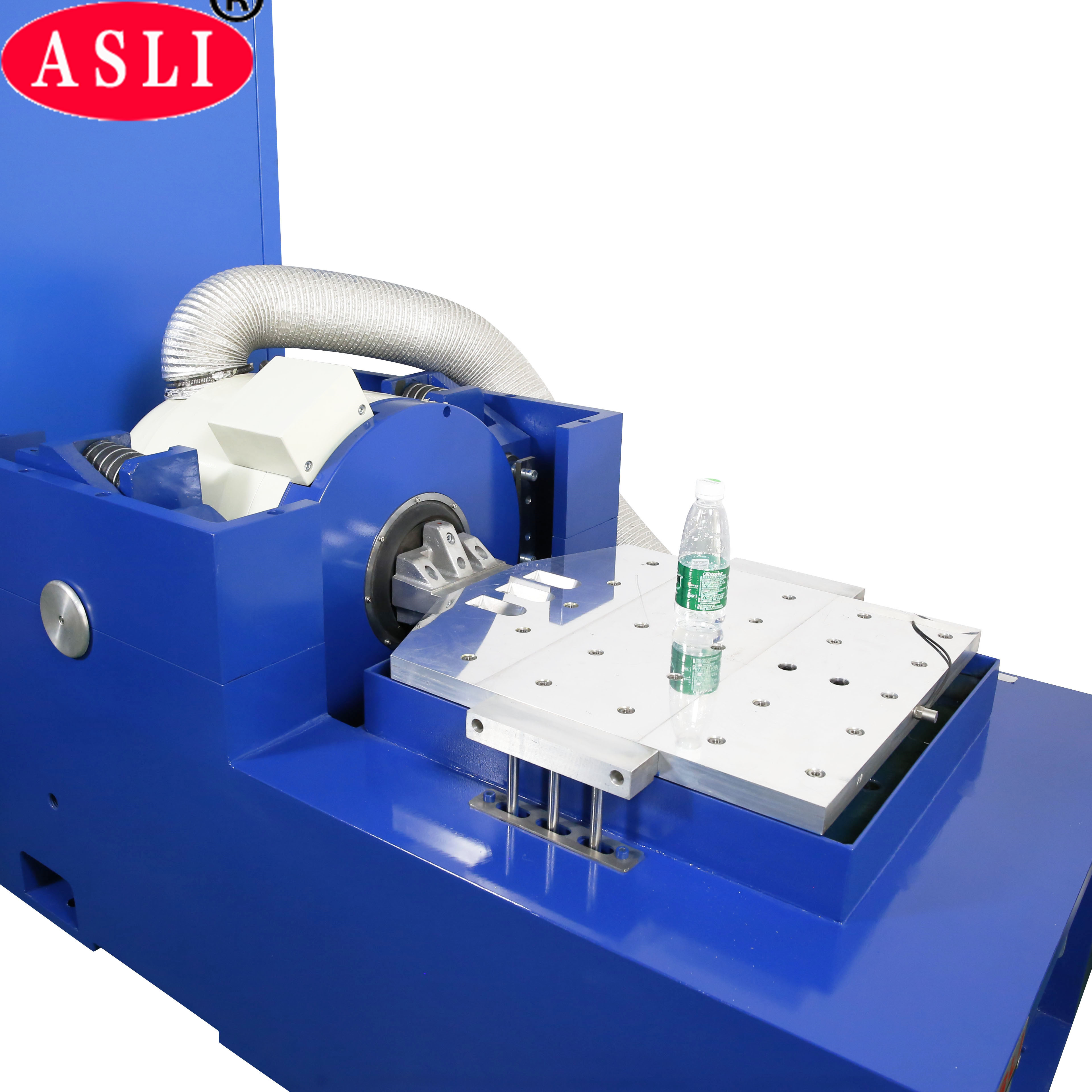

- Включает вертикальный экспандер 600 мм × 600 мм и скользящий стол 600 мм × 600 мм
| Модель | Номинальное синусоидальное усилие (Н) | Номинальное случайное усилие (Н) | Диапазон частот (Гц) | Номинальное ускорение (м/с²) | Номинальная скорость (м/с) | Номинальное смещение (p-p) мм | Макс. нагрузка (кг) | Подвижная катушка (кг) | Размеры подвижной катушки (мм) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Модель ES-10 (выделена) соответствует конфигурации, описанной в данном списке продуктов.

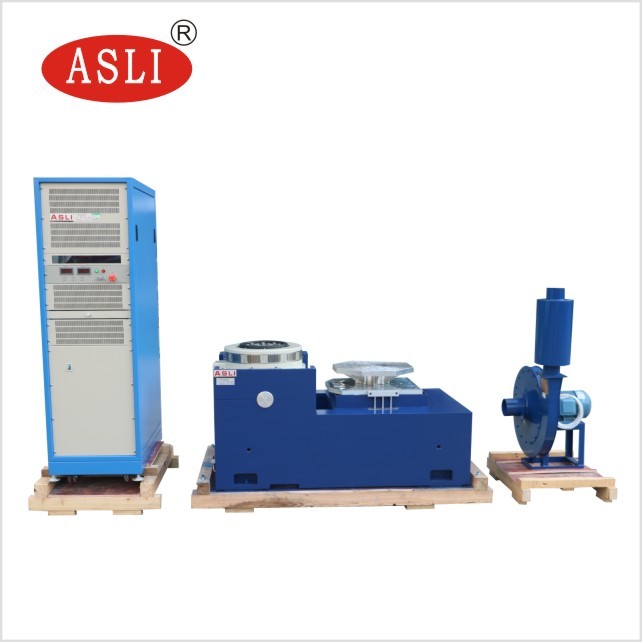

- Вибрационный генератор — 1 комплект
- Вибрационный контроллер — 1 комплект
- Камера связи — 1 комплект
- Усилитель мощности DA-10 — 1 комплект
- Источник возбуждения — 1 шт.
- Драйверное программное обеспечение — 1 комплект
- Система охлаждения — 1 комплект
- Промышленный компьютер — 1 комплект
- Цветной принтер — 1 шт. (опционально)
- Датчик ускорения (включая выходной кабель) — 1 шт.
- Вибрационный крепеж — 1 комплект (опционально, в зависимости от испытуемого образца)
Вибрационный контроллер — это новейшая разработка нашей компании, использующая международную передовую распределенную системную архитектуру. Его ядром является новейший высокоскоростной 32-битный процессор с плавающей запятой серии TMS320 от TI. Отчеты об испытаниях автоматически генерируются в формате Word. Во время или после испытаний отчет может быть отредактирован и затем сгенерирован автоматически или вручную.

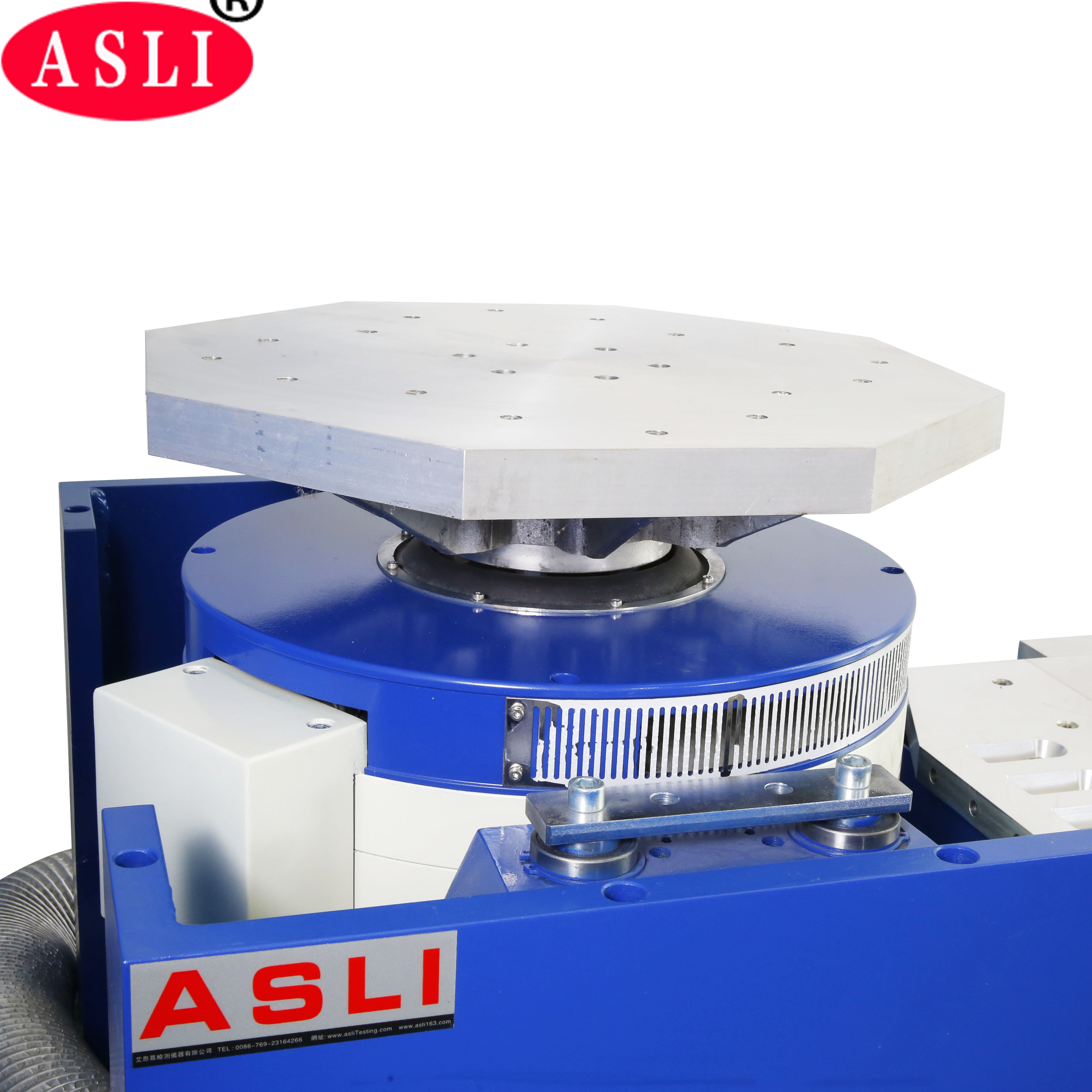

- Хорошо спроектированный скелет динамического кольца с более высокой частотой резонанса по оси.
- Двухмагнитная схема с низким рассеянием магнитного потока, компактная и рациональная конструкция.
- Роликовые подшипники коромысла с прямой и ориентированной на импорт композитной жесткостью корпуса, обеспечивающие высокую нагрузочную способность при эксцентричной нагрузке.
- Изолирующий фундамент цапфы, предназначенный для гормонального использования, обеспечивающий удобную мобильную установку.
- Передовая система перемещения обеспечивает высокую надежность динамического кольца.
- Новая конструкция воздуховода улучшает эффект охлаждения.
- Статическая и динамическая жесткость подшипника малого баллона повышает несущую способность вибрационного стола и улучшает низкочастотные характеристики.
Product Highlights
Механический шейкер ES-10 обеспечивает синусоидальную силу 10 000 Н, 3–3 000 Гц, 1,8 м/с, нагрузку 270 кг, синусоидальные/случайные/ударные испытания по оси XYZ. Двойная магнитная цепь, пневматическая подвеска, изоляция цапфы обеспечивают долговечность и точность. Идеально подходит для оборонной, аэрокосмической и электроники. Доступны индивидуальные светильники.
