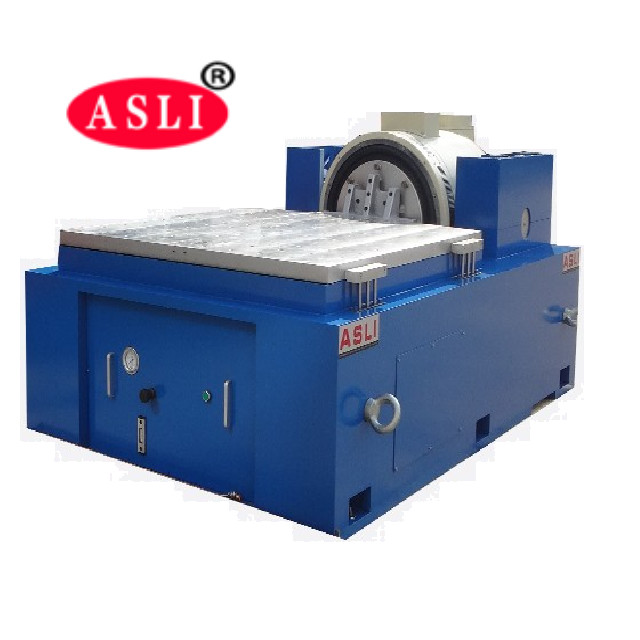

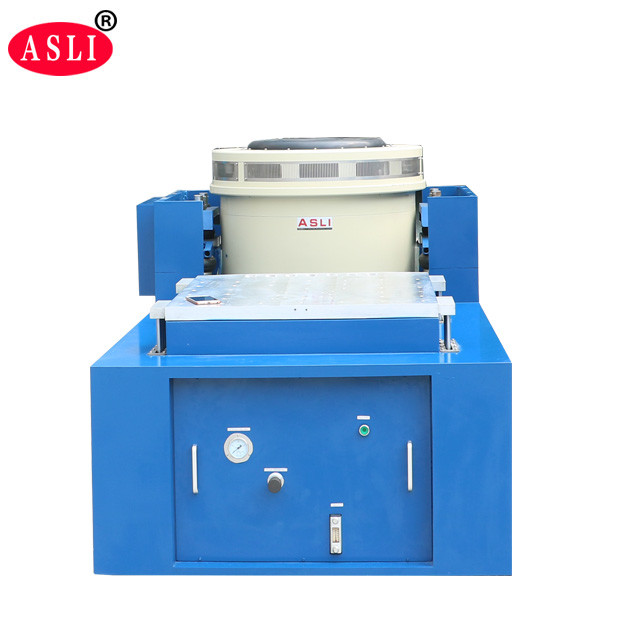

Вибростенд для испытаний по трехосной системе ASTM ISO с высокой частотой вибрации/X+Y+Z
Цифровой импульсный усилитель мощности
Система использует цифровой усилитель мощности с широтно-импульсной модуляцией синусоидального сигнала. Принцип работы: используя высокочастотную коммутационную способность IGBT FET, сигнал низкого напряжения, введенный контроллером, усиливается цифровой схемой и восстанавливается до исходного сигнала, а затем выводится на подвижную катушку вибростола для обеспечения электрической вибрации. Тайваньское движение.
Основные компоненты интеллектуального высоковольтного усилителя мощности: переднее управление, модуль усилителя мощности, схема защиты, часть питания и электрический шкаф. Система использует высокое напряжение и малый ток на выходе, что снижает потери мощности при передаче и обеспечивает эффективное и разумное согласование импеданса.
| Синусоидальное усилие | 300 кгс |
| Случайное усилие | 300 кгс (среднеквадратичное значение) |
| Ударное усилие | 600 кгс |
| Диапазон частот | 5~2800 Гц |
| Непрерывное смещение | 25,4 мм |
| Максимальная скорость | 1,8 м/с |
| Импульсный усилитель мощности | |
| Выход усилителя | 3,5 кВА |
| Отношение сигнал/шум | >65 дБ |
| Коэффициент усиления ПЧ | ≥80 |
| Общие гармонические искажения(при номинальной выходной мощности) | Менее 0,5% при постоянном токе (0,1 Гц) до 500 Гц; менее 1,0% при 500 Гц до 5000 Гц |
| Усилитель мощностиЧастотная характеристика | Постоянный ток (0,1 Гц) до 4500 Гц: ±3 дБ; |
| Среднее время междуотказами (MTBF) | >35 000 часов |
| Верхняя расширительная столешница | |
| Размер стола | 600 мм × 600 мм |
| Верхний пределрабочей частоты | Синус 2200 Гц, случайный 3500 Гц |
| Противовес | 30 кг |
| Материал столешницы | Алюминиевый сплав |
| Контроллер вибрации | |
| Операционная система | Windows 7 |
| Интерфейс управления | Китайский и английский интерфейс |
| Функция программного обеспечения | Синус, случайный, классический удар, резонансный поиск и резидент |
По любым вопросам, пожалуйста, не стесняйтесь присылать нам запрос. ^_^
